خلية عمل طلاء روبوتية ذات 24 محطة للطلاء الداخلي للسلولات المصنوعة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-XT-500 |
| الوثيقة: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| اتجاه السير: | من اليسار إلى اليمين | يكتب: | آلة طلاء الطيار |
|---|---|---|---|
| زخرفة: | بقعة الأشعة فوق البنفسجية ، الملمس ، تأثير الرمال | محطة العمل: | 24 |
| وزن: | 1200 كجم | قوة: | 3kw ، 16kw ، 65.3kw ، 4.2kw ، 0.75kw/220v/50hz |
| سرعة الطلاء: | سرعة عالية | اسم الإنتاج: | خط طلاء 24 محطة |
| إبراز: | خلية عمل طلاء الروبوتات العاكسة,آلة طلاء داخلي للسلولة المصنوعة,طلاء التفريغ المرن للإنتاج |
||
منتوج وصف
- 24 وحدة طلاء تدور مستقلة مرتبة في تخطيط دائري أو على شكل حرف U
- روبوت تعاوني (cobot) لنقل المنتج بين الوحدات
- مركزية توريد الطلاء ومشعب جمع النفايات
- أبراج التجفيف المعيارية (الأشعة تحت الحمراء، أو الحمل الحراري، أو المركبة)
- واجهة ناقل ذكية للتكامل المضمن
- ناقلات المنتجات العالمية (قابلة للتعديل بدون أدوات)
- كمبيوتر Edge مزود باتصال OPC UA
- لوحة مراقبة الطاقة في الوقت الحقيقي

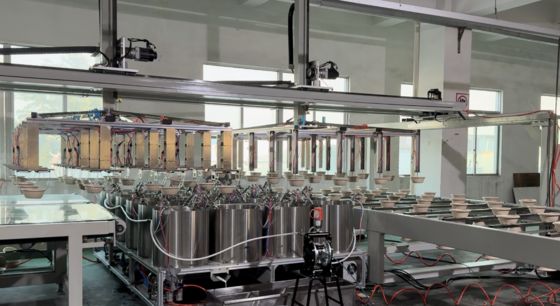

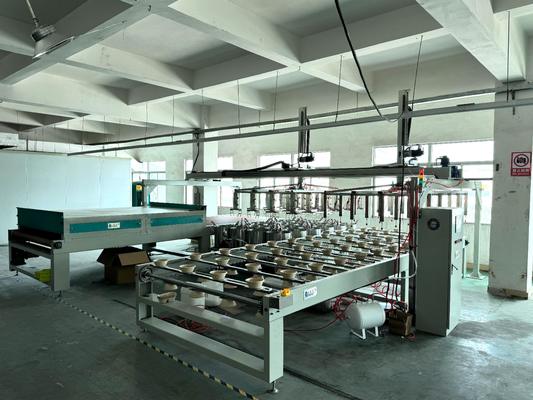

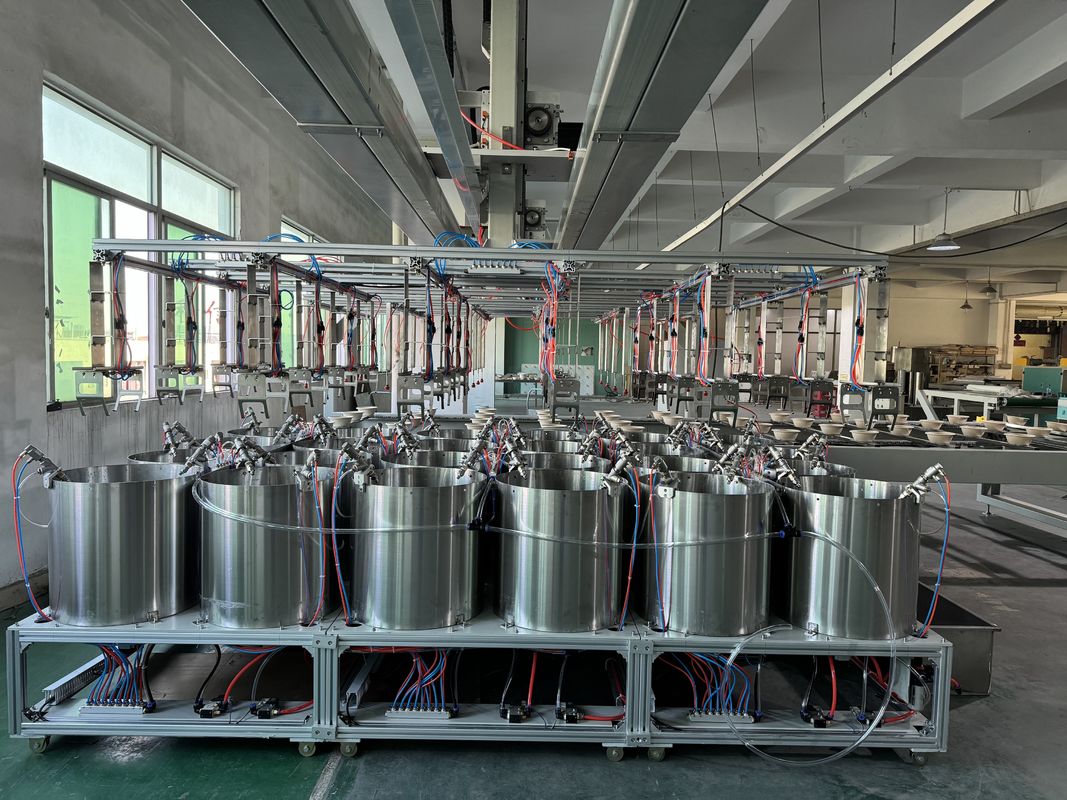

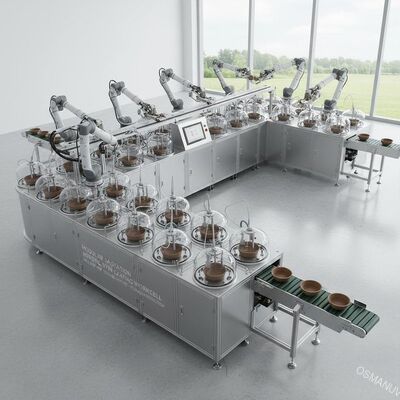

تنفصل خلية العمل المعيارية ذات الطلاء الدوراني الآلي المكونة من 24 محطة عن الأقراص الدوارة التقليدية الثابتة. وبدلاً من ذلك، يتم ترتيب 24 وحدة طلاء دوارة مستقلة بشكل مرن (دائري أو خطي أو على شكل حرف U)، ويقوم واحد أو اثنين من الروبوتات التعاونية بنقل المنتجات بين الوحدات. يسمح هذا التصميم بالتوجيه الديناميكي: يمكن للمنتج تخطي المحطات إذا اكتمل التجفيف أو إعادة زيارة المحطات للطلاء متعدد الطبقات. تحتوي كل وحدة دوران على محرك خاص بها، وموزع، ووحدة تحكم محلية، مما يتيح معالجة متوازية حقيقية بدون أي اختناق. تعتبر خلية العمل مثالية للمصنعين الذين يقومون بشكل متكرر بتغيير أشكال المنتج أو صيغ الطلاء، حيث يسمح التصميم المعياري بإعادة التشكيل في ساعات بدلاً من أيام. مثالية لإنتاج متوسط الحجم وعالي المزيج من الطلاءات الداخلية من اللب المصبوب.
| المعلمة | مواصفة |
|---|---|
| نموذج | آر إس سي-MP24M |
| عدد وحدات الدوران | 24 (قابلة للتوسيع إلى 48) |
| تكوين التخطيط | دائرية أو خطية أو على شكل حرف L (قابلة للتخصيص) |
| نوع الروبوت | تعاونية (Universal Robots/Doosan/Fanuc CRX) - قابلة للتخصيص |
| الأعلى. حجم المنتج لكل وحدة | 350×350×200 مم (قابل للتخصيص) |
| سرعة الدوران لكل وحدة | 50-2500 دورة في الدقيقة (ملف سرعة مستقل) |
| حجم الطلاء لكل جزء | 0.1-10 مل (قابل للبرمجة) |
| وحدات التجفيف لكل خلية | 4-8 (مزيج من الأشعة تحت الحمراء والهواء الساخن، قابل للتخصيص) |
| وقت الدورة لكل جزء | 8-15 ثانية (بما في ذلك المناولة) |
| الطاقة لكل وحدة تدور | 1.2 كيلو واط (إجمالي 24 وحدة ~ 30 كيلو واط + روبوت) |
| بروتوكول الاتصالات | إيثرنت/IP، بروفينيت، OPC UA |
| مساحة الأرضية | 6×5 م إلى 10×8 م (تخطيط قابل للتخصيص) |
| الوزن (كامل) | 4200 كجم (بدون وحدات اختيارية) |

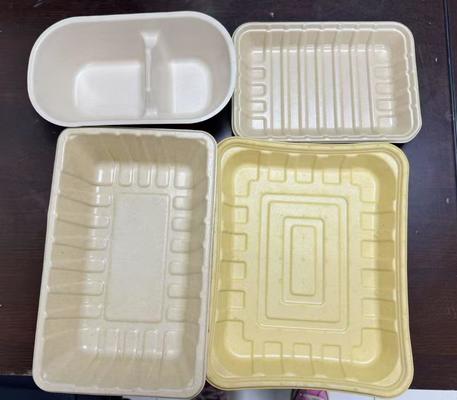

- إنتاج مزيج عالي الجودة من صواني اللب المقولبة المختلفة (الفواكه والبيض والإلكترونية والطبية)
- طلاء متعدد الطبقات: برايمر + حاجز + طبقة علوية دون الانتقال إلى جهاز آخر
- حجم منخفض إلى متوسط (500-5000 جزء/اليوم) مع تغييرات متكررة
- الخطوط التجريبية أو توسيع نطاق البحث والتطوير لتركيبات الطلاء الجديدة
- التصنيع في الوقت المناسب لتغليف اللب المطلي حسب الطلب
كل مكون قابل للتخصيص:عدد وحدات الدوران (8-48)، العلامة التجارية للروبوت والحمولة، هندسة التخطيط (قابلة للتخصيص لمساحة الأرضية الحالية)،قابل للتخصيصوحدة الطلاء - رذاذ بدون هواء، أو رذاذ بالموجات فوق الصوتية، أو توزيع الإبرة،قابل للتخصيصأنواع وحدات التجفيف (الطول الموجي للأشعة تحت الحمراء، وتدفق الهواء بالحمل الحراري)، وقابل للتخصيصتصميم حامل المنتج (أصابع عالمية أو أعشاش محددة الشكل). أيضًاقابل للتخصيصواجهة البرنامج: تكامل MES، أو إعداد تقارير مجمعة، أو لوحة معلومات متنقلة.قابلة للتخصيصسياج أمان وستائر خفيفة للوفاء باللوائح المحلية.
- التوجيه الديناميكي - يمكن لأي منتج الانتقال إلى أي وحدة دوران بأي ترتيب
- عدم إعادة تكوين وقت التوقف عن العمل - قم بتبديل الوحدة في أقل من 15 دقيقة
- المعالجة المتوازية - 24 قطعة مطلية في وقت واحد، غير مفهرسة
- كفاءة في استخدام الطاقة: يتم إيقاف تشغيل الوحدات عندما تكون في وضع الخمول
- كشف الاصطدام المدمج وتحديد القوة (آمن للتدخل اليدوي)
- التغيير المعتمد على الوصفة - حدد ملف المنتج، ويقوم الروبوت تلقائيًا بضبط معلمات القابض والدوران
- بنية مفتوحة - اكتب منطق التحكم الخاص بك عبر REST API
- محاكاة تخطيط مجانية وتحليل وقت الدورة
- تجميع الوحدات في الموقع وبرمجة الروبوت (3-5 أيام)
- تدريب المشغلين بما في ذلك شهادة سلامة الروبوت
- ضمان لمدة 12 شهرًا على جميع الوحدات، و24 شهرًا على ذراع الروبوت
- الوصول عن بعد إلى PLC والروبوت لاستكشاف الأخطاء وإصلاحها
- عقد خدمة مرن: الدفع لكل استخدام أو سنوي
- كل وحدة تدور معبأة بشكل فردي في كرتونة مبطنة بالرغوة
- الروبوت ووحدة التحكم في صندوق الشركة المصنعة الأصلي
- الإطارات الهيكلية والناقلات في صناديق الخشب الرقائقي
- منصات متعددة - يمكن شحنها كشحن جوي للإعدادات العاجلة
- التسليم: خيارات FCA / DDP
- يتضمن تعليمات التجميع المستندة إلى رمز الاستجابة السريعة (فيديو + نماذج ثلاثية الأبعاد)
