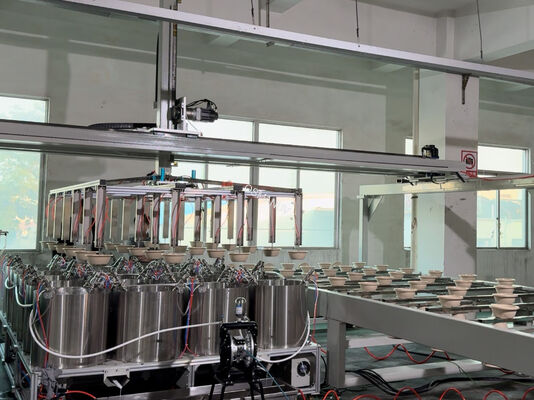

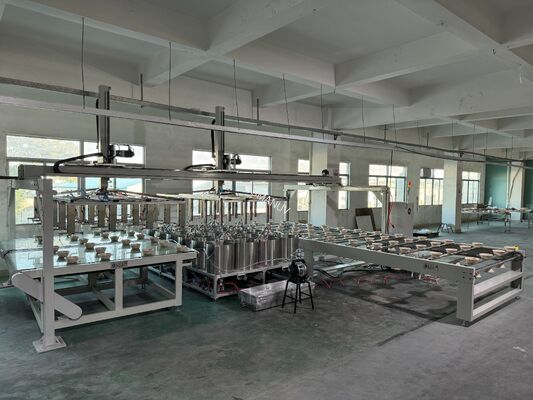

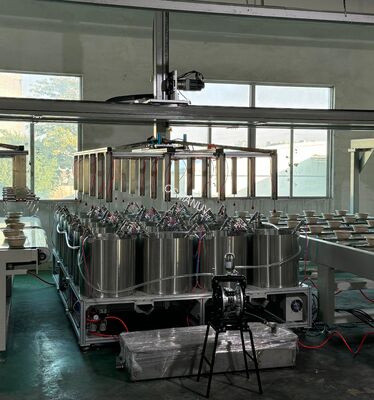

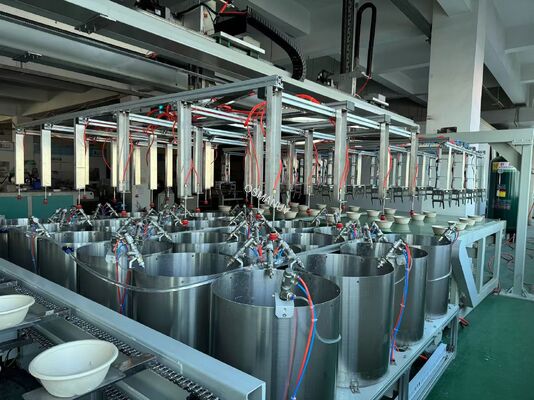

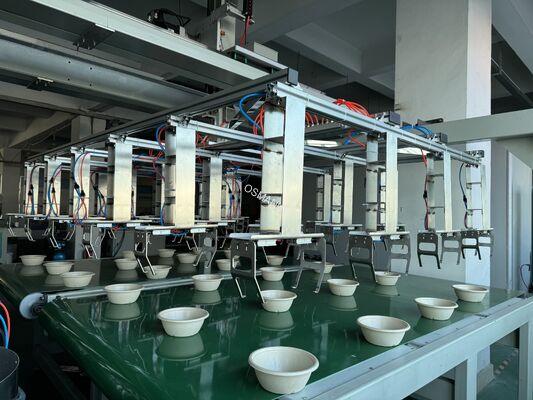

نظام طلاء دوراني دقيق مكون من 24 محطة لقولبة اللب بتغطية موحدة 360 درجة، وكفاءة نقل ≥90%، ومعلمات طلاء قابلة للتخصيص

نظام طلاء دوراني دقيق مكون من 24 محطة لقولبة اللب بتغطية موحدة 360 درجة، وكفاءة نقل ≥90%، ومعلمات طلاء قابلة للتخصيص
نظام طلاء دوار دقيق بـ 24 محطة لتشكيل اللب مع تغطية موحدة بزاوية 360 درجة، وكفاءة نقل ≥90%، ومعلمات طلاء قابلة للتخصيص المعلمات الفنية المعلمة المواصفات / النطاق خيارات التخصيص عدد محطات العمل 24 محطة (فهرسة دوارة، قياسية) القدرة الإنتاجية 15 - 35 دورة/دقيقة ≈ 360 - 800+ قطعة/ساعة بناءً على متطلبات ...
مكان المنشأ:الصين
اسم العلامة التجارية:OSMANUV
شهادة:ISO9001
رقم الموديل:مواصفة
الحد الأدنى لكمية الطلب:1 مجموعة
سعر:قابل للتفاوض
سمات المنتج المخصصة
إبراز

نظام طلاء يدور بتغطية موحدة 360 درجة

,

ماكينة طلاء اللب بكفاءة نقل تبلغ ≥90%

,

معلمات طلاء قابلة للتخصيص

حالة:
جديد
الصف التلقائي:
معادلة
ضمان:
1 سنة
خدمة ما بعد البيع المقدمة:
المهندسون متاحون لخدمة الآلات في الخارج، لا توجد خدمة خارجية مقدمة، الدعم عبر الإنترنت، خدمة الصيانة
طلب:
آلة ترميز التاريخ، البلاستيك، تغليف المواد الغذائية، الإلكترونية، مواد البناء..
البعد المطبوع:
1.5 ~ 20 مللي متر قابل للتعديل ، الطول غير محدود ، 16*16 مللي متر ، 300 ديسيبل متوحد الخواص ، ارتفاع
نوع مدفوعة:
كهربائي، يدوي
نوع التغليف:
خشب
وصف المنتج
نظام طلاء دوار دقيق بـ 24 محطة لتشكيل اللب مع تغطية موحدة بزاوية 360 درجة، وكفاءة نقل ≥90%، ومعلمات طلاء قابلة للتخصيص

المعلمات الفنية
المعلمة المواصفات / النطاق خيارات التخصيص
عدد محطات العمل 24 محطة (فهرسة دوارة، قياسية)
القدرة الإنتاجية 15 - 35 دورة/دقيقة ≈ 360 - 800+ قطعة/ساعة بناءً على متطلبات سوق الوجهة.حسب تكوين المنتج
أقصى حجم للمنتج (ط×ع×ا) 400 × 300 × 150 مم (قياسي) بناءً على متطلبات سوق الوجهة.تركيبات وحجم المحطة
دقة فهرسة القرص الدوار ±0.1 مم (محرك توافقي مدفوع بسيرفو) قياسي عالي الدقة ثابت
سرعة الدوران لكل محطة 100 - 3,000 دورة في الدقيقة (قياسي)؛ حتى 6,000-10,000 دورة في الدقيقة (نماذج البحث والتطوير) بناءً على متطلبات سوق الوجهة.السرعة القصوى؛ برمجة مستقلة لكل محطة
دقة سرعة الدوران ±1 دورة في الدقيقة (تحت الحمل) --
نطاق وزن الطلاء / السماكة الجافة 5 - 25 جرام/متر مربع جاف (قابل للتعديل) قابل للتعديل؛ ±2% توحيد السماكة
أنواع الطلاء المتوافقة مستحضرات مائية، بولي إيثيلين، بولي لاكتيك أسيد، حواجز حيوية، حلول خالية من PFAS، طلاءات قابلة للمعالجة بالأشعة فوق البنفسجية بناءً على متطلبات سوق الوجهة.للأنظمة المعتمدة على المذيبات (خيار حاوية مقاومة للانفجار)
طريقة التجفيف / المعالجة نفق متكامل متعدد المراحل (أشعة تحت حمراء + هواء ساخن قسري) بناءً على متطلبات سوق الوجهة.: أشعة تحت حمراء فقط، هواء ساخن فقط، LED فوق بنفسجي، أو NIR
نطاق درجة حرارة التجفيف 40 - 150 درجة مئوية (تحكم PID مستقل للمناطق) بناءً على متطلبات سوق الوجهة.ملفات تعريف درجة الحرارة
كفاءة نقل الطلاء ≥90% (طريقة الدوران المركزي) --
مزود الطاقة 380 فولت / 400 فولت / 460 فولت، 50/60 هرتز، 3 مراحل قابل للتكوينوفقًا للمعايير الإقليمية (مثل 220 فولت/60 هرتز)
نظام التحكم وحدة تحكم منطقية قابلة للبرمجة (PLC) مع شاشة لمس HMI مقاس 10-12 بوصة، تخزين أكثر من 500 وصفة بناءً على متطلبات سوق الوجهة.بروتوكولات الأتمتة (PROFIBUS، Ethernet/IP، OPC-UA)
تسجيل البيانات USB، Ethernet/IP، Profinet؛ اختياري FDA 21 CFR الجزء 11 بناءً على متطلبات سوق الوجهة.تنسيقات تقارير البيانات
أبعاد الخط الإجمالية (ط×ع×ا) حوالي 12,000 × 3,000 × 2,200 مم (قياسي) بناءً على متطلبات سوق الوجهة.التخطيط والبصمة
المواد (أسطح التلامس) ستانلس ستيل SUS304 بدرجة غذائية --
ميزات السلامة ستارة ضوئية، أزرار إيقاف طوارئ، قفل حاوية، حماية من الحرارة الزائدة بناءً على متطلبات سوق الوجهة.حسب متطلبات المصنع
الامتثال CE، ISO9001 شهادات إضافية متاحة (FDA، USDA)
ملاحظة: جميع المعلمات الفنيةبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.لتلبية متطلبات الإنتاج المحددة ومواصفات المنتج.
التطبيقات
يستخدم خط إنتاج الطلاء الدوار بـ 24 محطة على نطاق واسع في القطاعات التالية:
  • أدوات المائدة الغذائية: طلاء حاجز داخلي للأطباق، والأوعية، والصناديق القابلة للطي، وصناديق الغداء، وحوامل الأكواب - لضمان أداء مقاوم للماء والزيت مع طلاءات خالية من PFAS
  • صواني البيض وصواني المنتجات: طلاء حاجز للرطوبة لتعبئة الفواكه والخضروات لإطالة العمر الافتراضي
  • تعبئة الإلكترونيات: صواني مضادة للكهرباء الساكنة لأشباه الموصلات، ولوحات الدوائر، ومحركات الأقراص الصلبة - تتطلب توحيد طلاء دقيق
  • التعبئة الصناعية: واقيات الزوايا، وحواف الحماية، ودعامات المنصات - طلاء متين للحماية الميكانيكية
  • صواني الأجهزة الطبية: تغليف حاجز معقم بمتطلبات توافق عالية مع غرف الأبحاث النظيفة
  • تعبئة مستحضرات التجميل: بطانات ألياف مصبوبة فاخرة وصواني عرض - طلاء جمالي ووظيفي
  • بطانات عبوات الأدوية الفقاعية: صواني أقراص تتطلب طلاء حاجز موحد بدرجة غذائية
توافق المواد: مناسب لمختلف تركيبات اللب بما في ذلك لب الخيزران، ولب قصب السكر (لب قصب السكر)، ولب الورق المعاد تدويره، مع تعديلات معلماتبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.لتكوينات الألياف المختلفة وسماكات المنتجات.
خيارات التخصيص
نحن نقدم خدمات شاملةبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.لتلبية احتياجات العملاء المحددة:
  • عدد المحطات: بناءً على متطلبات سوق الوجهة.قابل للتخصيص
  • - 12، 16، 24، أو 32 محطة - قابل للتوسيع عن طريق إضافة وحدات قرص دوار بناءً على متطلبات سوق الوجهة.تركيبات مخصصةمخصصة لكل شكل منتج مع نظام تغيير سريع؛ تغيير
  • <5 دقائق بناءً على متطلبات سوق الوجهة.برمجة مستقلة
  • قابلة للتخصيص بناءً على متطلبات سوق الوجهة.تكوين منطقة التجفيف:
  • ملفات تعريف تجفيف بناءً على متطلبات سوق الوجهة.- إضافة LED فوق بنفسجي، تعديل نسبة الأشعة تحت الحمراء/الهواء الساخن، أو دمج أقسام تبريد إضافية
  • نظام تطبيق الطلاء: بناءً على متطلبات سوق الوجهة.قابلة للتخصيص
  • - مضخة تمعجية، محقنة دقيقة، مرذاذ دوار، بخاخ بالموجات فوق الصوتية، أو فوهة رش بناءً على متطلبات سوق الوجهة.مستويات أتمتة
  • قابلة للتخصيص بناءً على متطلبات سوق الوجهة.طول الخط وتخطيطه:
  • تكوين خط بناءً على متطلبات سوق الوجهة.- وضع مدمج للمساحات المحدودة أو ناقل ممتد للخطوط الكبيرة؛ تخطيطات دائرية، خطية، أو على شكل حرف L متاحة
  • التوافق مع غرف الأبحاث النظيفة: بناءً على متطلبات سوق الوجهة.قابل للتخصيص
- ISO 5 إلى ISO 8 مع ترشيح HEPA/ULPA وحاوية ضغط إيجابي
  • معلمات الطلاء:برامج معدة مسبقًا وقابلة للتعديل
  • قابلة للتخصيصللمواد المختلفة، واللزوجة، وأهداف التطبيق
  • تكامل النظام:واجهات إدخال/إخراج
  • قابلة للتخصيص(Ethernet/IP، Profinet، تلامسات جافة، OPC-UA) للتكامل السلس مع مكابس تشكيل اللب الحالية وأنظمة أتمتة المصنعالميزات الرئيسية
  • المعالجة المتوازية بالفهرسة الدوارة: تعمل جميع المحطات الـ 24 في وقت واحد، مما يزيد من الإنتاجية لكل متر مربع من مساحة الأرضية - يمكن لـ 24 محطة معالجة 360-800+ قطعة في الساعة
  • طلاء دوار عالي الدقة: جرعات ودوران فردي يتم التحكم فيه بواسطة السيرفو في كل محطة يحقق تغطية موحدة بزاوية 360 درجة على الأشكال ثلاثية الأبعاد المعقدة، مما يلغي الثقوب الدقيقة، والخطوط، وسمك الفيلم غير المتناسق الشائع في تطبيق الرش
  • تجفيف مرحلي متكامل: التجفيف في خط الأشعة تحت الحمراء + الهواء الساخن القسري يلغي أفران المعالجة المنفصلة والمعالجة المزدوجة، مما يقلل من مخزون العمل قيد التنفيذ
  • تغيير الوصفة الموجهة: تخزين أكثر من 500 وصفة؛ التغيير بين عائلات المنتجات أو تركيبات الطلاء في
  • <5 دقائق- مثالي للتصنيع المرن
  • تحكم مغلق في الضغط: يضمن وزن طلاء ثابت (دقة ±2%) وتوحيد السماكة (>95% عبر جميع المحطات)
  • كفاءة مواد عالية: يحقق الطلاء الدوار كفاءة نقل مواد ≥90%، مما يقلل تكاليف مواد الطلاء بنسبة 30-50% مقارنة بالرش الهوائي (كفاءة 40-60%)
  • بناء معياري قوي: قابل للتوسيع من 12 إلى 36 محطة؛ قابل للتوسيع عن طريق أقسام قرص دوار مثبتة بمسامير لترقيات السعة المستقبلية
تتبع كامل للبيانات:
تسجيل دفعات سرعة الدوران، ودرجة الحرارة، ووزن الطلاء، وأوقات الدورة للامتثال لمراقبة الجودة وتدقيق شهادات ISO
  • تصميم موفر للطاقة: مراوح يتم التحكم فيها بواسطة VFD، ومناطق الأشعة تحت الحمراء التي تنشط فقط عند وجود المنتج، ووضع الطاقة الاحتياطي تقلل من استهلاك الطاقةبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع. أعشاش المنتج سريعة التحرير تقلل من وقت التوقف بين دورات الإنتاج
  • بناء بدرجة غذائية: جميع الأسطح الملامسة للمنتج من الفولاذ المقاوم للصدأ SUS304 تضمن الامتثال لمعايير سلامة الغذاء
  • السلامة والامتثال: ستائر ضوئية مدمجة، وأزرار إيقاف طوارئ، وأقفال حاويات، وحماية من الحرارة الزائدة؛ حاصل على شهادة CE و ISO9001
  • الدعم والخدماتنحن ملتزمون بدعم العملاء الكامل الدورة:
  • التركيب والتشغيل: إعداد ومعايرة وتكامل في الموقع بواسطة مهندسين ذوي خبرة (1-3 أسابيع في الموقع) مع حزم دعم
  • قابلة للتخصيصمتاحة؛ تركيب ميداني ودعم طرف ثالث خارجي متاح
  • تدريب شامل: تدريب عملي للمشغلين وموظفي الصيانة وموظفي البحث والتطوير - 5-10 أيام تدريب في الموقع مشمولة؛ دعم فني بالفيديو متاح
الضمان والصيانة:
  • ضمان شامل لمدة عام واحد على محرك القرص الدوار، ومحركات الدوران، ووحدة التحكم المنطقية القابلة للبرمجة، والمضخات، وجميع الإلكترونياتالدعم عن بعد:
  • استكشاف الأخطاء وإصلاحها عن بعد على مدار الساعة طوال أيام الأسبوع عبر مكالمة فيديو أو مراقبة إنترنت الأشياء مع وصول VPN إلى وحدة التحكم المنطقية القابلة للبرمجة للتشخيص في الوقت الفعلي، وتحديثات البرامج، وضبط المعلماتتطوير العمليات:
  • اختبار عينات مجاني وتطوير العمليات - أرسل منتجات اللب المصبوبة الخاصة بك؛ نقدم تقرير تحسين كامل بما في ذلك سمك الطلاء، والتوحيد، وأداء الحاجز بناءً على متطلبات سوق الوجهة. استشارات فنية مجانية مدى الحياة وخدمات ترقية مستقبلية لاحتياجات الإنتاج المتطورة
  • دعم مدى الحياة: مساعدة فنية عبر الهاتف أو البريد الإلكتروني أو الدردشة عبر الإنترنت طوال عمر المعدات
  • التعبئة والشحنالتعبئة:
  • معبأة بأمان في صناديق خشبية مقواة مع فيلم مقاوم للصدأ ولفائف مقاومة للماء؛ المكونات الحساسة (لوحة التحكم، تركيبات المنتج، فوهات دقيقة) محمية بحشوة إسفنجيةالمهلة القياسية:
30 - 45 يوم عمل بعد تأكيد الطلب لتكوينات 24 محطة قياسية
المهلة المخصصة:
جداول تسليمبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.- 50-70 يومًا للخطوط المخصصة بالكامل
الشحن:
شحن عالمي عن طريق الشحن البحري؛ تتوفر شروط FOB / CIFبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع. وثائق تصدير كاملة بما في ذلك الأدلة الفنية، والمخططات الكهربائية، وإعلان CE، ونماذج الجمارك المقدمة
خيارات قابلة للتخصيص:
تغليف تصدير، ووضع علامات مخصصة، ووثائق ميناء الوجهة، وتعليمات مناولة خاصة متاحة عند الطلببالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.س1: ما هي القدرة الإنتاجية النموذجية لخط الطلاء الدوار بـ 24 محطة؟
تتراوح القدرة الإنتاجية من 360-800+ قطعة في الساعة لتكوين 24 محطة (15-35 دورة/دقيقة، حسب المنتج). عن طريق إضافة محطات (مثل 36 محطة)، يمكن أن تتجاوز الإنتاجية 1,000 قطعة في الساعة. القدرة
قابلة للتخصيص
بالكامل بناءً على حجم الإنتاج المستهدف وشكل المنتج.
س2: هل يمكن لهذا الخط التعامل مع أشكال منتجات متعددة في نفس دورة الإنتاج؟بالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.قابل للتخصيص
. يستغرق التغيير أقل من 5 دقائق عن طريق تبديل ألواح العش واختيار الوصفة المقابلة من شاشة HMI. يمكن أيضًا تكوين محطات القرص الدوار لتشغيل المنتجات المختلطة إذا سمحت ارتفاعات التركيبات ومعلمات الدوران.
س3: ما هي أنواع الطلاءات المتوافقة مع عملية الطلاء الدوار؟بالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.قابل للتخصيص
.
س4: كيف يقارن الطلاء الدوار بالطلاء بالرش من حيث هدر المواد وتوحيد التغطية؟بالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.س5: هل يمكن دمج الخط مع مكبس تشكيل اللب الحالي الخاص بي؟
بالتأكيد. ارتفاع ناقل الإدخال، والاتجاه، وإشارات المزامنة (تلامسات جافة، Ethernet/IP، Profinet) كلها
قابلة للتخصيصبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.س6: ما مدى قابلية تخصيص عملية التجفيف لتركيبات الطلاء المختلفة؟
يتميز نفق التجفيف بملفات تعريف درجة حرارة وتدفق هواء
قابلة للتخصيصبالكامل. كل منطقة لديها تحكم PID مستقل (40-150 درجة مئوية) ويمكن تكوينها للأشعة تحت الحمراء، أو الهواء الساخن القسري، أو مزيج منهما. لطلاءات الأشعة فوق البنفسجية القابلة للمعالجة، يمكننا إضافة وحدات LED فوق بنفسجية. يتم تخزين جميع معلمات التجفيف في وصفات لتغيير سريع.س7: ما هي الشهادات التي تحملها المعدات؟
المعدات حاصلة على شهادة CE ومتوافقة مع ISO9001:2015. يمكن توفير شهادات إضافية (مثل الامتثال لاتصال الغذاء FDA، USDA، أو معايير إقليمية محددة) عند الطلب - حزم الشهادات
قابلة للتخصيصبناءً على متطلبات سوق الوجهة.س8: ما هو الحد الأدنى لكمية الطلب (MOQ)؟
