طابعة مختبرية مزدوجة المحطات المدمجة لتطوير النماذج الأوليّة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-XT-400 |
| الوثيقة: | Two-station spin coating ma...on.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| تردد العلامة التجارية: | شلين أو شنايدر | تكلفة الطلاء: | تكلفة منخفضة |
|---|---|---|---|
| الركيزة: | لوحة الأسمنت الألياف | إصدار: | النسخة الثانية0 |
| توافق المواد: | متوافق مع العديد من المنتجات المصبوبة باللب مثل الصواني والأطباق والأكواب | يموت رأس: | قابل للتعديل |
| نوع المصابيح: | مصباح الأشعة تحت الحمراء | تقرير اختبار الآلات: | متاح |
| إبراز: | طلاء المختبر المدمج,آلة صناعة الخزف ذات محطتين,طلاء التفاصيل لتطوير النموذج الأولي |
||
منتوج وصف
ماكينة الطلاء الدوارة المختبرية المدمجة ذات المحطة المزدوجة لتطوير النموذج الأولي لقوالب اللب
نظرة عامة على المنتج

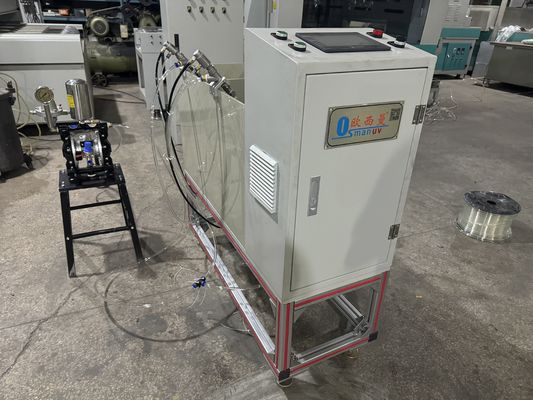

يعد جهاز Spin Coater المدمج ذو المحطة المزدوجة عبارة عن نظام طلاء منضدي موفر للمساحة وسهل الاستخدام مصمم خصيصًا لمختبرات الأبحاث وبرامج صب اللب بالجامعات ومراكز تطوير المنتجات ومحلات النماذج الأولية صغيرة الحجم. هذا النظام المدمج يعطي الأولويةالنماذج الأولية السريعة والتجارب التكرارية، مما يتيح تحسينًا سريعًا من عينة إلى عينة لتركيبات الطلاء الجديدة لحاويات المواد الغذائية المصنوعة من اللب المقولب، والتعبئة الواقية، وإدخالات الإلكترونيات، ونماذج أدوات المائدة القابلة للتحلل.
يتيح تصميم المحطة المزدوجة، الذي يتم التحكم فيه من خلال شاشة لمس واحدة بديهية، للمشغلين تحميل عينتين وتشغيلهما بشكل تسلسلي أو متزامن، مما يؤدي إلى تسريع دورة البحث والتطوير بشكل كبير مقارنة بالآلات ذات المحطة الواحدة. يمكن برمجة كل رأس دوران بشكل مستقل - لدعم ركائز مختلفة، أو أنواع طلاء، أو معلمات ضمن نفس التشغيل - بينما تشغل المساحة المدمجة الحد الأدنى من مساحة مقاعد المختبر.
تكوين خط الإنتاج
| الوحدة النمطية | وصف |
|---|---|
| قاعدة منضدية مدمجة | هيكل من الألومنيوم مطلي بالمسحوق وممتص للاهتزاز مع سطح مقاوم للمواد الكيميائية |

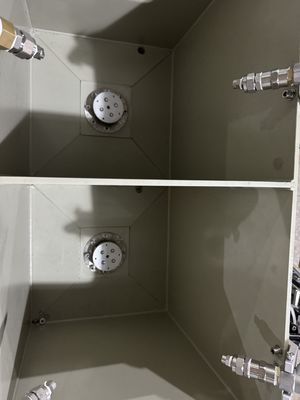

| مجموعة طلاء مزدوجة الرأس | رأسان مطليان يدوران بشكل مستقل مع أوعية تجميع متداخلة وقابلة للإزالة |

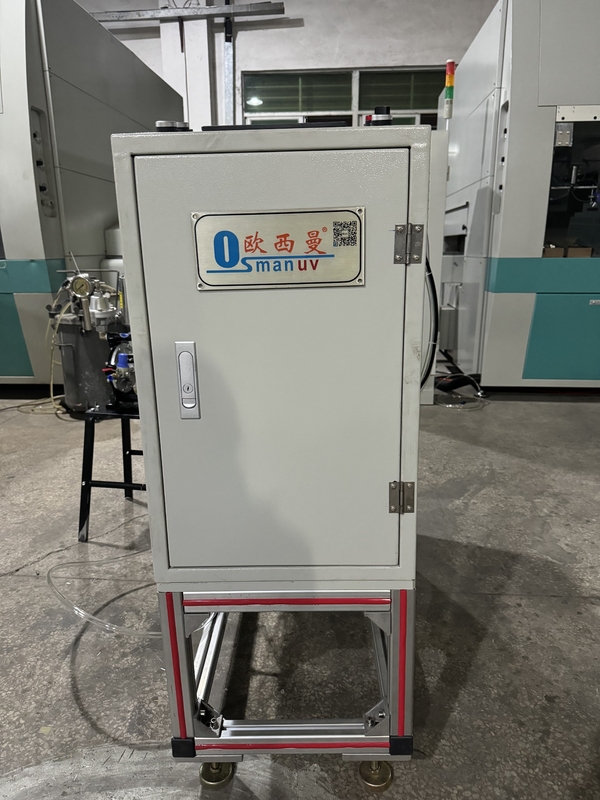

| وحدة التحكم المتكاملة | وحدة تحكم PLC رئيسية واحدة مع شاشة لمس ملونة مقاس 7 بوصة لتشغيل مبسط |
| نظام فراغ | مصدر فراغ مشترك عالي الأداء مع تعشيق فراغي مستقل لكل محطة |

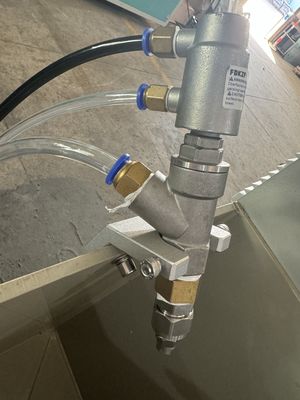

| نظام الاستغناء | بنادق توزيع يدوية ذات تدفق قابل للتعديل؛ مضخة حقنة أوتوماتيكية اختيارية |
| غرفة التعشيق السلامة | حاويات أمان شفافة من الأكريليك أو البولي كربونات مع قفل غطاء لكل محطة |
| منفذ عادم الدخان | تركيبات عادم مدمجة لاستخراج بخار المذيبات إلى نظام تهوية المنشأة |
المواصفات الفنية
| المعلمة | المواصفات / الوصف | خيار التخصيص |
|---|---|---|
| عدد المحطات | 2 رؤوس دوران مستقلة | نعم |
| نطاق سرعة الدوران | 300 - 8,000 دورة في الدقيقة (قياسي)؛ ما يصل إلى 10,000 دورة في الدقيقة مع محرك مطور | ✓ |
| دقة السرعة | ±1% من القيمة المحددة أو ±3 دورة في الدقيقة (أيهما أكبر) | -- |
| نطاق التسارع | 100 - 5000 دورة في الدقيقة/الثانية (قابلة للبرمجة لكل خطوة) | -- |
| خطوات قابلة للبرمجة | ما يصل إلى 5 خطوات لكل محطة | ✓ |
| حجم الركيزة | قياسي يصل قطره أو طوله إلى 100 مم (4 بوصات)؛ تركيبات مخصصة للأجزاء الأكبر/الملامح | ✓ |
| أقصى ارتفاع للعينة | ما يصل إلى 50 ملم (قابل للتخصيص) | ✓ |
| واجهة التحكم | شاشة لمس ملونة واحدة مقاس 7 بوصة تتحكم في كلا المحطتين | ✓ |
| تخزين الوصفة | قم بتخزين ما يصل إلى 50 وصفة (10 برامج لكل منها) | -- |
| تصدير البيانات | منفذ USB لتصدير جميع معلمات العملية ونتائجها بتنسيق CSV | -- |
| مزود الطاقة | تيار متردد 110 فولت/220 فولت، 50/60 هرتز (قابل للتكوين في المصنع) | ✓ |
| أبعاد الماكينة (الطول×العرض×الارتفاع) | حوالي 500 × 450 × 450 مم (تخطيط قابل للتخصيص) | ✓ |
| وزن | حوالي 22 - 30 كجم | -- |
| الشهادات | شهادة CE، متوافقة مع RoHS | -- |
التطبيقات الرئيسية
- مختبرات البحث والتدريس بالجامعة:برامج علوم اللب والورق، ومختبرات علوم المواد، ومراكز أبحاث التغليف المستدام، وأعمال مشاريع الطلاب
- تطوير صياغة الطلاء:الفحص السريع لطلاءات الحواجز المائية الجديدة، وحواجز الزيت/الشحوم الخالية من PFAS، ومشتتات البوليمر الحيوي
- إعداد عينة النموذج:طلاء النماذج الأولية ومنتجات اللب المقولبة على نطاق تجريبي لعرضها على العملاء والاختبار التنظيمي
- تحسين معلمة العملية:يمكنك تحديد مجموعات سرعة/مدة الدوران المثالية بسرعة لمواد الطلاء الجديدة أو الأشكال الهندسية المعقدة للأجزاء
- طلاء مخصص للدفعة الصغيرة:إنتاج كميات محدودة من المنتجات المتخصصة المغلفة أو سلع اللب الحرفية
- اختبار ضمان الجودة الوارد:التحقق السريع من تناسق الطلاء من مجموعة إلى أخرى لمختبرات مراقبة الجودة
خيارات التخصيص
عينة من تصميم التركيبات
خراطيش فراغية مخصصة، أو أعشاش مطبوعة ثلاثية الأبعاد، أو تركيبات تثبيت ميكانيكية مصممة لهندسة منتجات اللب المصبوبة ثلاثية الأبعاد
مادة الغرفة
اختيار الأكريليك الشفاف لرؤية العملية، أو الفولاذ المقاوم للصدأ للمقاومة الكيميائية، أو المبطن بـ PTFE للمذيبات العدوانية
تكامل اللوحة الساخنة
وحدة صفيحة تسخين قبل الخبز أو بعد الخبز لتجفيف أو معالجة الطلاءات (نطاق درجة الحرارة RT-150 درجة مئوية)
قدرة خاملة النيتروجين
منفذ تطهير الغاز الخامل للطلاءات الحساسة للأكسدة أو البوليمرات الحيوية التي تتطلب بيئات خالية من الأكسجين
الاستغناء الآلي
قم بالترقية من التوزيع اليدوي إلى مضخة الحقن القابلة للبرمجة للتحكم الدقيق في حجم الطلاء
نطاق السرعة الموسعة
ترقية المحرك لتحقيق سرعات دوران تصل إلى 12,000 دورة في الدقيقة لتطبيقات الأفلام الرقيقة للغاية
مميزات النظام
بصمة الطاولة المدمجة
حجم صغير (حوالي 500 × 450 × 450 مم) يشغل الحد الأدنى من مساحة مقاعد المختبر
كفاءة المحطة المزدوجة
رأسان دوران قابلان للبرمجة بشكل مستقل لتحقيق ما يصل إلى ضعف إنتاجية مكافئات المحطة الواحدة
تحكم بديهي بشاشة اللمس
واجهة HMI ملونة واحدة مقاس 7 بوصات مع واجهة مستخدم واضحة وسهلة التشغيل ووصفات طلاء محملة مسبقًا
وصفات قابلة للبرمجة
5 مراحل دوران قابلة للبرمجة لكل محطة مع التحكم في السرعة والتسارع والمدة
توافق تركيبات قابلة للتخصيص
تستوعب خراطيش التفريغ والتركيبات المخصصة مجموعة واسعة من أشكال اللب ثلاثية الأبعاد
عملية الدوران المرئية
تسمح غرف الأكريليك الشفافة بالمراقبة المباشرة لسلوك الطلاء أثناء التشغيل
الدعم والخدمات
- خدمة بدء التشغيل والمعايرة:المعايرة المسبقة للمصنع مع المساعدة في التشغيل عن بعد
- تدريب المشغلين:الإعداد الشامل والبرمجة والتنظيف والتدريب على السلامة (في الموقع / عن بعد)
- هندسة التركيبات المخصصة:تصميم وتصنيع حاملات العينات المخصصة لهندسة منتجات محددة
- مكتبة ملاحظات التطبيق:الوصول إلى المكتبة المنسقة لمجموعات المعلمات الموصى بها
- الخط الساخن للدعم الفني:مساعدة فنية سريعة الاستجابة عن بعد عبر الهاتف والبريد الإلكتروني والفيديو المباشر
- أطقم الصيانة الوقائية:قطع الغيار المجدولة وخدمات إعادة المعايرة
- توفر قطع الغيار:توريد قطع الغيار الأصلية مدى الحياة من خلال التوزيع العالمي
التعبئة والشحن
- التعبئة والتغليف:صندوق خشبي من فئة التصدير مع حشوات رغوية مخصصة، وتغليف مضاد للكهرباء الساكنة، وفيلم حاجز للرطوبة
- خيارات الشحن:الشحن البحري في جميع أنحاء العالم، الشحن الجوي (3-7 أيام)، أو خدمات البريد السريع مع تأمين العبور
- موعد التسليم:10-20 يومًا للتكوينات القياسية؛ 20-30 يومًا للتكوينات المخصصة
- التوثيق:وثائق التصدير الكاملة بما في ذلك الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن، وشهادة CE
الأسئلة المتداولة
ما هي أنواع منتجات اللب ذات الشكل ثلاثي الأبعاد التي يمكن تغليفها بهذا النظام؟
من خلال التركيبات المخصصة، يمكن للنظام استيعاب مجموعة واسعة من الأشكال ثلاثية الأبعاد بما في ذلك الأوعية والأطباق والصواني والأكواب وحاويات الطعام وإدراج عبوات الإلكترونيات والمنتجات المقولبة المتخصصة. الحد الأقصى للحجم النموذجي هو 100 مم تقريبًا مع ارتفاع 50 مم.
هل يستطيع هذا النظام التعامل مع طبقات الأغشية الرقيقة والطلاءات العازلة السميكة؟
نعم. نطاق السرعة الواسع (300-8000 دورة في الدقيقة، قابل للتمديد إلى 10000 دورة في الدقيقة) جنبًا إلى جنب مع ملفات تعريف التسارع القابلة للبرمجة يسمح بمعالجة الحلول منخفضة اللزوجة للأغشية الرقيقة بالإضافة إلى التشتيت عالي اللزوجة لطبقات الحاجز الأكثر سمكًا.
هل النظام سهل التنظيف بين أنواع الطلاء المختلفة؟
نعم. أوعية التجميع القابلة للإزالة قابلة للتبديل، ويمكن تنظيف كل حجرة بشكل مستقل. يتم توفير بروتوكولات التنظيف التفصيلية لكيميائيات الطلاء الشائعة لتجنب التلوث المتبادل.
هل يحتاج النظام إلى مصدر هواء مضغوط مخصص؟
لا. يعمل النظام بطاقة تيار متردد قياسية فقط، مع مضخة تفريغ مدمجة لتثبيت الركيزة. لا حاجة للهواء المضغوط.
ما هي ميزات السلامة المضمنة؟
تحتوي كل محطة على أغطية متداخلة، وأزرار إيقاف للطوارئ، وحماية من التيار الزائد، وأقفال متداخلة للسلامة من فقدان الفراغ. تتصل منافذ العادم بمنشأة استخراج الدخان. جميع المكونات الكهربائية حاصلة على شهادة CE.
هل يمكن استخدام هذا النظام لتدريب الطلاب وبيئات المختبرات متعددة المستخدمين؟
نعم. إن الواجهة البديهية التي تعمل باللمس، وتخزين الوصفات القابل للقفل، وبروتوكول التنظيف المباشر تجعله مثاليًا لبيئات المختبرات الأكاديمية والصناعية متعددة المستخدمين.
