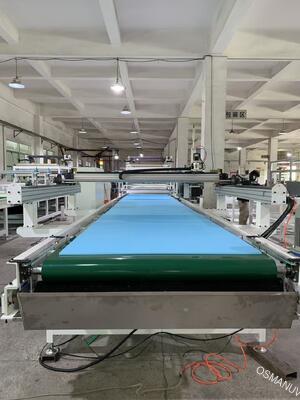

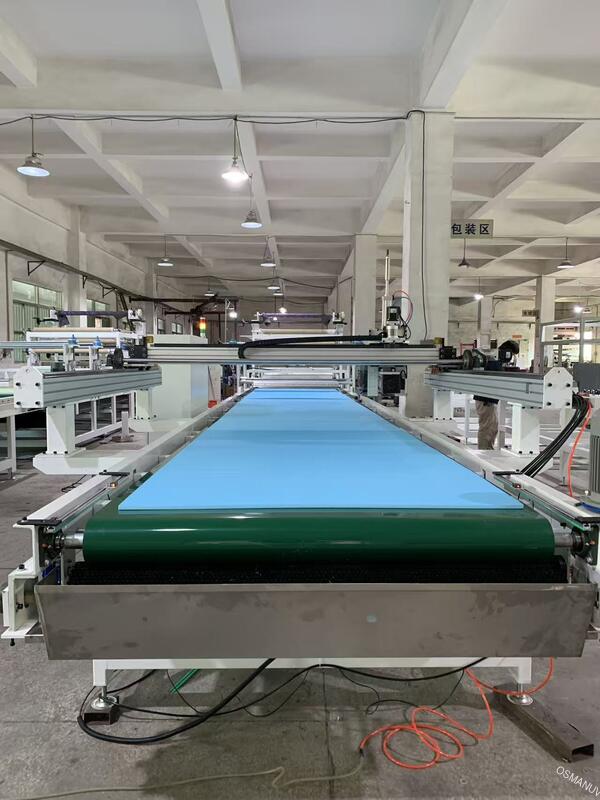

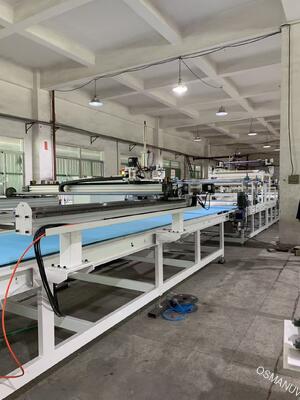

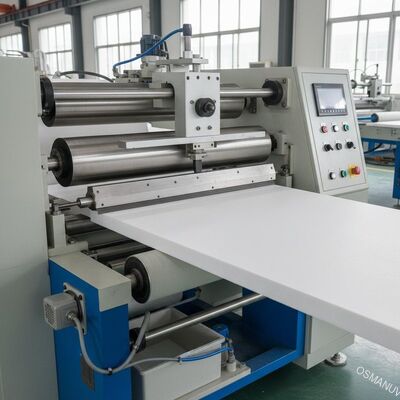

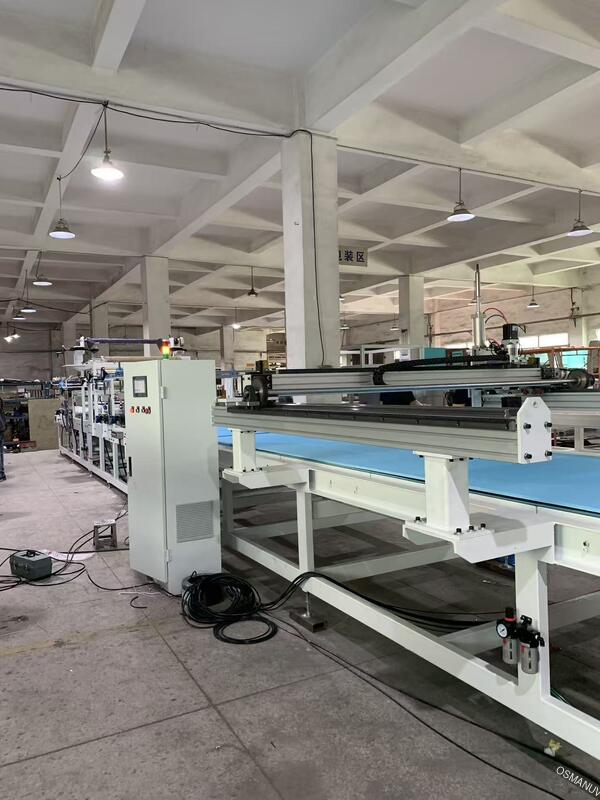

خط طلاء ذو دقة عالية للطلاء بالسكين فوق اللفافة لمستوى سطح لوحة رغوة XPS
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-GT-800 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| نظام التحكم: | التحكم PLC مع شاشة تعمل باللمس | سرعة خط الإنتاج: | 0-10 م / دقيقة |
|---|---|---|---|
| عرض الطلاء القصوى: | 600 ملم | نوع الطلاء: | طلاء الخردة |
| سماكة المعالجة: | 3-80 ملم | أبعاد الآلة: | الطول 4000 ملم × العرض 1500 ملم × الارتفاع 1800 ملم |
| نطاق سمك الطلاء: | 1 إلى 100 ميكرون | الأبعاد الشاملة: | 3000 مم طول × 1500 مم عرض × 1400 مم ارتفاع |
| إبراز: | آلة طلاء لوحات الرغوة XPS,خط طلاء سكين فوق لفة,آلة طلاء الستائر عالية الدقة,knife-over-roll coating line,high-precision curtain coating machine |
||
منتوج وصف
خط طلاء ذو دقة عالية للطلاء بالسكين فوق اللفافة لمستوى سطح لوحة رغوة XPS
1تكوين خط الإنتاج
يتكون خط الطلاء المتكامل من الوحدات التالية:
| الوحدة | الوصف |
|---|---|
| 1ناقل التغذية التلقائي | ناقل حلبة أو حزام مع أدلة جانبية لوضع لوحة XPS الدقيقة. |
| 2وحدة المعالجة المسبقة للسطح (اختياري) | الكورونا أو البلازما أو معالج اللهب لزيادة طاقة السطح لتحسين تماسك الطلاء. |
| 3محطة طلاء السكين | مجموعة من شفرات الطبيب الدقيقة مع فجوة قابلة للتعديل وسلسلة دعم عالية الدقة. |
| 4نظام إمدادات مواد الطلاء | مضخة ونظام الدورة مع التحكم في اللزوجة والترشيح. |
| 5. قسم ناقلات التسوية والجفاف | نفق التجفيف بالهواء الساخن متعدد المناطق أو الأشعة تحت البنفسجية للتجفيف السريع. |
| 6منطقة التبريد | التبريد الجوي القسري لتحقيق الاستقرار في اللوحات المغطاة |
| 7وحدة التراكم / التفريغ التلقائية | المجمع الجوي أو الخادم لللوحات النهائية. |
| 8مجلس التحكم المركزي مع HMI | النظام القائم على PLC مع شاشة تعمل باللمس لتحديد المعلمات وتخزين الوصفات ومراقبة في الوقت الحقيقي. |
2وصف المنتج
خط طلاء السكينة عالية الدقة الخاص بنا مصمم خصيصًا لتطبيق طبقات زيتية أو بوليمرية أو أكريلية موحدة على ألواح رغوة XPS.باستخدام شفرة طبيبية صلبة (حفرة) وضعت بدقة فوق عجلة دعامة عالية الدقةيضمن الجهاز سمك طلاء متسق بشكل استثنائي على طول اللوحة بأكملها. يملأ النظام بفعالية مسام السطح، ويخفي نسيج الرغوة ويخلقمستوى أساسي لأنظمة التشطيب العازل الخارجي (EIFS)مع سرعة خط قابلة للتعديل وسمك الطلاء ، فإنه يوفر جودة سطح متفوقة وتوفير المواد.
3المعلمات التقنية (تشكيل الجدول)
| الفئة | المعلم | مواصفات / وصف |
|---|---|---|
| أبعاد قطعة العمل | أقصى عرض للوحة | قابلة للتخصيص (المعيار: 600mm، 1200mm، 1350mm) |
| طول اللوح | غير محدود (عملية مستمرة) | |
| نطاق سمك اللوحة | 10 ملم 200 ملم (فجوة عجلة قابلة للتعديل) | |
| معايير الطلاء | طريقة الطلاء | السكين الملتف (شفرة الطبيب) |
| سمك الطلاء (رطبة) | قابلة للتخصيص من 0.5 ملم إلى 10 ملم (تعديل بدون خطوات عبر ميكرومتر) | |
| معدل تحمل سمك الطلاء | ±0.1 ملم عبر العرض بأكمله | |
| لزجة مادة الطلاء | مناسبة للاسكوزية منخفضة إلى عالية (100 100،000 cP) | |
| المواصفات الميكانيكية | مادة الشفرة | ذروة الصلب المقاوم للصدأ أو كربيد التونغستين (اختياري) |
| قطر عجلة الدعم | Ø200 ️ Ø300 ملم ، مطحونة بدقة ، مغلفة بالكروم | |
| سرعة الناقل | 1 20 م/دقيقة (مُتحكم بها بمحول التردد) | |
| قسم التجفيف | طريقة التجفيف | تدوير الهواء الساخن (غاز أو التدفئة الكهربائية) |
| نطاق درجة حرارة التجفيف | الحيّة المحيطة 150 درجة مئوية (منطقة التحكم) | |
| طول النفق | قابلة للتخصيص (المعيار: 6m، 8m، 12m) | |
| الخدمة والسلامة | إمدادات الطاقة | 380 فولت / 415 فولت ، ثلاث مراحل ، 50/60 هرتز (يمكن تخصيصها) |
| الهواء المضغوط | 6 ¢ 8 بار، جاف ونظيف | |
| ميزات السلامة | توقف الطوارئ، حماية الإفراط في الحمل، حراس السلامة | |
| التحكم | HMI | شاشة لمسة ملونة 7 أو 10 بوصات، تخزين الوصفات، تسجيل البيانات |
4التطبيق
-
لوحات عزل الجدران الخارجية (EIFS) ️ تطبيق طبقة أساسية أو هلام لاصق على XPS.
-
ألواح XPS الزخرفية معطوفة بأكريليك ملون أو منقوش.
-
مكونات الرغوة الصناعية إضافة طلاءات مضادة للستاتيكية أو مضادة للحريق أو واقية.
-
طبقة تحتية للأرضيات تسوية سطح ألواح التدفئة الأرضية XPS.
-
ألواح عزل السقف مع تطبيق طبقات عالية مقاومة للطقس.
5. التخصيص
هذا خط الطلاء يمكن تخصيصه لتتناسب مع مواصفات المنتج الخاصة بك ومتطلبات الإنتاج:
-
عرض اللوحة والأدوات يمكن تخصيص عرض الطلاء من 300 ملم إلى 2400 ملم ؛ يتم تخصيص حاملات الشفرات والسدود الجانبية.
-
نطاق سمك الطلاء يمكن تخصيص آلية فجوة شفرة الطبيب للفيلم الرطب الرقيق للغاية (0.2 ملم) أو السمين (حتى 15 ملم).
-
نوع الشفرة: الخيارات تشمل شفرة فولاذية مرنة أو شفرة مربعة صلبة أو نظام مقشّر قابل للتعديل.
-
تكوين نفق التجفيف يمكن تخصيص الطول وعدد المناطق وطريقة التدفئة (الغاز / الكهرباء / البخار) وقسم التبريد.
-
يمكن تخصيصها للاتصال بخطوط طحن XPS الصاعدة أو معدات القطع / التعبئة التالية.
-
إمدادات المواد نظام تغذية أوتوماتيكي مع محرك، مضخة العدادات، أو مضخة المسمار على أساس لزجة الطلاء.
6الخصائص الرئيسية
-
جودة السطح الممتازة ∙ شفرة الطبيب الصلبة وسلسلة الدعم الدقيقة تُزيل العلامات والخطوط وفقاعات الهواء، مما يوفر طبقة مسطحة تمامًا.
-
إمكانية ضبط السماكة الواسعة مساحة الشفرة التي يتم التحكم فيها بميكروميتر تسمح بتغيير سمك الطلاء على الفور دون استبدال الأدوات.
-
كفاءة عالية للمواد الطلاء بالسكين على اللفاف يضيع كمية صغيرة من المواد مقارنة بطلاء الرذاذ أو الستائر، مما يوفر التكاليف.
-
البناء الصناعي القوي إطار فولاذي ثقيل ، أسطح مقاومة للتآكل ، مصممة للعمل على مدار الساعة.
-
سهولة التنظيف والصيانة تجميع الشفرة السريع والطلاء الميسور يسهل تغيير اللون أو المواد.
-
تجفيف كفاءة الطاقة إعادة تدوير الهواء الساخن متعدد المناطق يقلل من استهلاك الطاقة (متوفر مع خيار استرداد الحرارة).
7الدعم والخدمات
-
هندسة ما قبل المبيعات تصميم تخطيط مجاني، محاكاة خط، واختبار جدوى الطلاء.
-
التثبيت والتشغيل الإعداد في الموقع والتعديل الدقيق من قبل كبار المهندسين لدينا (أو التوجيه عن بعد للخارج).
-
التدريب التدريب الشامل للمشغلين وموظفي الصيانة.
-
الضمان 18 شهرا على الجهاز الرئيسي، 12 شهرا على القطع الكهربائية.
-
دعم ما بعد المبيعات الاستشارات التقنية مدى الحياة، وتوفير قطع الغيار، والتشخيص عن بعد عبر مكالمة فيديو.
8التعبئة والشحن
-
التعبئة كل وحدة يتم تفكيكها، وتلفها بزيت مضاد للصدأ، وتغليفها بفيلم تمدد، وتعبئتها في صناديق من الخشب المتصفح الصادرة مع حماية الرغوة.
-
العلامات علامات الشحن، ونقاط الرفع، والسمات الهشة.
-
الشحن يتم شحنها عن طريق الشحن البحري (شروط FOB، CIF، EXW) أو الشحن الجوي للطلبات العاجلة. يتم تقديم وثائق الجمارك الكاملة (الفاتورة التجارية، قائمة التعبئة، ورقة الشحن).
-
وقت التنفيذ النماذج القياسية المخصصة: 10-12 أسابيع بعد تأكيد الطلب.
9أسئلة شائعة
س1: ما هي أنواع مواد الطلاء التي يمكن تطبيقها على XPS؟
ج: يعمل بشكل مثالي مع الخردة السمنتية (طبقة EIFS الأساسية) ، والملصقات الاكريليكية، والملصقات المعدلة بالبوليمر، والجبس، وحتى الطلاء المقاوم للنار.نطاق لزجة المواد واسع، ويمكن تخصيص نظام المضخة وفقا لذلك.
السؤال 2: هل يضر الخط بسطح رغوة XPS الناعم؟
ج: لا، إن الدوار الداخلي ناعم (مغطى بالمطاط أو البوليوريثان) لحماية الرغوة، في حين أن شفرة الطبيب لا تلامس سوى معجون الطلاء.دعم الناقل أيضا نقاط اتصال منخفضة الضغط.
س3: كيف تضمن سمك الطلاء المتسق عبر عرض اللوحة بأكملها؟
ج: يضمن عجلة الدعم ذات الجودة الدقيقة ، جنبا إلى جنب مع حامل الشفرة الصلبة وتعديل الميكرومتر في كلا الطرفين ، مسطحة الشفرة الخطية ضمن ± 0.05 مم عبر العرض الكامل.تعويض ارتداء الشفرة التلقائي (اختياري) يزيد من تحسين الاتساق.
السؤال 4: هل يمكن لهذه الآلة أن تطبق طبقتين (على سبيل المثال، الطبقة السفلية + الطبقة العليا) في مرور واحد؟
ج: يمكن تخصيص تكوين رأس مزدوج (محطتين للكشط) لتطبيق طبقة ثانية مباشرة بعد مرحلة التجفيف أو شبه التجفيف الأولى ، مما يوفر المساحة ووقت التعامل.
س5: ما هو وقت التجفيف النموذجي لطلاء أسطواني 3 ملم على XPS؟
ج: في درجة حرارة 80 درجة مئوية مع تدفق الهواء القسري ، يستغرق التجفيف حوالي 10 ~ 15 دقيقة اعتمادًا على محتوى الرطوبة. يمكن تخصيص طول نفق التجفيف الخاص بنا لتتناسب مع سرعة الخط المطلوبة.
س6: هل تقدمون عينة تجربة لطلاء؟
ج: نعم، أرسل لنا لوحات XPS ومواد الطلاء، وسوف نقوم بإجراء تجارب في منشأتنا المختبرية. سنقدم عينات مطلية، معايير عملية محسنة، وتقرير فيديو.
