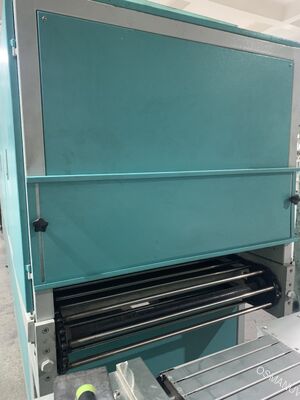

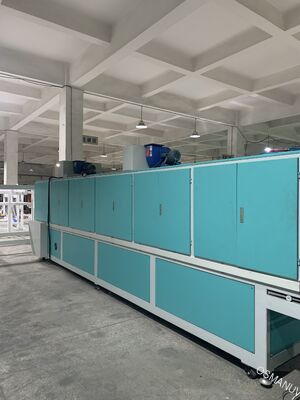

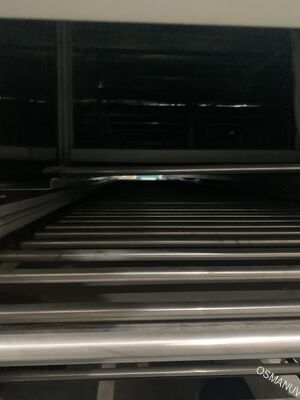

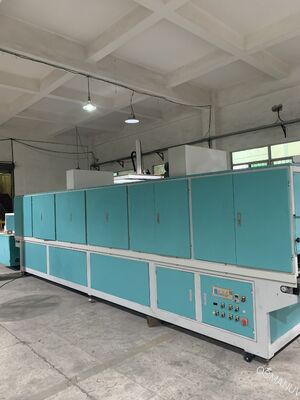

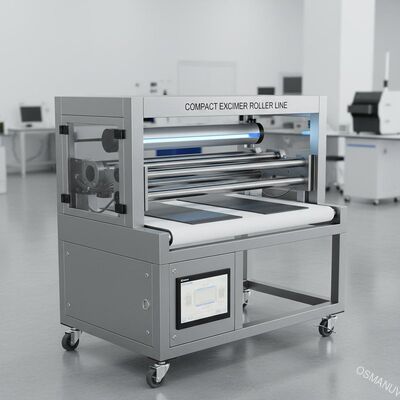

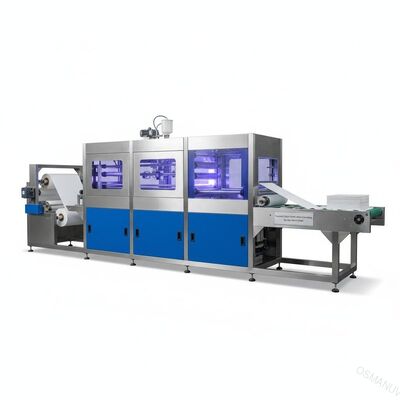

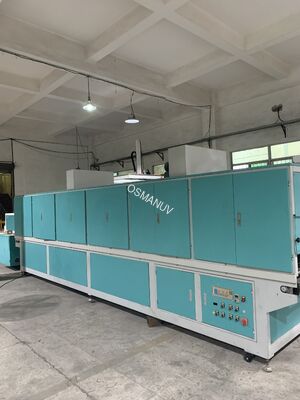

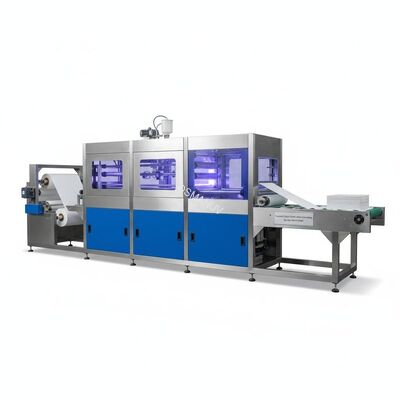

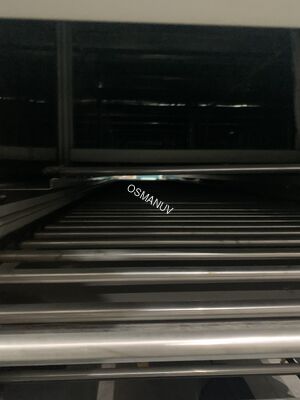

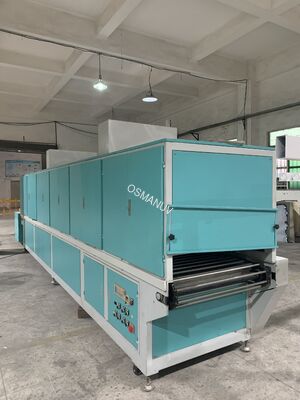

خط طلاء و معالجة بكرة الإكسيمر عالي الجودة ومدمج للألواح الناعمة كالحرير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-فغ-1320 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| مسافة التشعيع: | 50 ملم (قابل للتعديل) | جهد الإمداد: | 380 فولت 50 هرتز |
|---|---|---|---|
| طلب: | الطلاء السطح الجاف | سرعة المعالجة: | 1-3 ثانية/الوقت |
| كفاءة الإنتاج: | ليس مرتفعا | سرعة: | 0-15 م/دقيقة |
| مصابيح الأشعة فوق البنفسجية: | 1 قطعة في المجموع | نطاق الطول الموجي: | 1350 نانومتر |
| إبراز: | آلة طلاء الأسطوانة بالليزر الإكزيمر المدمجة,خط معالجة بالأشعة فوق البنفسجية للألواح الناعمة للبشرة,آلة معالجة بالليزر الإكزيمر عالية الجودة |
||
منتوج وصف
خط طلاء ومعالجة أسطوانة إكسيمر مدمجة عالية الجودة للألواح الناعمة على الجلد
تكوين خط الإنتاج
تم تصميم خط الطلاء والمعالجة بأسطوانة الإكسيمر المدمجة هذا خصيصًا لإنتاج دفعات عالية الجودة وصغيرة إلى متوسطة من الألواح الناعمة للبشرة ويتكون من:
- وحدة تنظيف الغبار:فرشاة أحادية أو مزدوجة الجوانب ومحطة تنظيف بالمكنسة الكهربائية تضمن نظافة سطح الركيزة قبل تطبيق الطلاء
- آلة طلاء الأسطوانة المفردة / المزدوجة الدقيقة:رأس طلاء عالي الدقة مزود بأسطوانة جرعات (مطلية بالكروم) وبكرة تطبيق مطاطية لتطبيق طلاء موحد
- منطقة تسوية الأشعة تحت الحمراء:قسم تسوية تدفق الأشعة تحت الحمراء بطول 3-6 أمتار لتغطية الطلاء الأمثل قبل التعرض للإكسيمر
- نظام الأشعة فوق البنفسجية متعدد المصابيح نانو إكسيمر:وحدة مصباح excimer مدمجة تعمل بأطوال موجية 172 نانومتر/186-254 نانومتر لبلمرة السطح
- نظام مراقبة الأكسجين وتطهير النيتروجين:مستشعر O₂ في الوقت الفعلي مع تنظيم تدفق النيتروجين تلقائيًا للحفاظ على الجو الخامل
- وحدة المعالجة النهائية للأشعة فوق البنفسجية الزئبقية:مجموعة مصابيح زئبقية عريضة النطاق للمعالجة الكاملة العمق وتحسين خصائص السطح
- نظام التحكم PLC مع HMI الملون:واجهة شاشة تعمل باللمس سهلة الاستخدام للتحكم في المعلمات وتخزين الوصفات
- منطقة التبريد/الشيخوخة:قسم تبريد الهواء القسري الاختياري قبل تكديس المنتج
- وحدة التراص التلقائية:نظام جمع التغذية للألواح النهائية
نظرة عامة على المنتج
يعد خط طلاء ومعالجة أسطوانة Excimer عالي الجودة عبارة عن نظام تشطيب احترافي موفر للمساحة تم تصميمه لمصنعي ألواح الأثاث الراقية وأبواب الخزانات والألواح المزخرفة وأرضيات SPC والألواح المغلفة بـ PVC التي تسعى إلى الحصول على تشطيب ملموس "ناعم للبشرة".
تستخدم التقنية الأساسية مصابيح إكسيمر للأشعة فوق البنفسجية مقاس 172 نانومتر والتي، في بيئة خاملة بالنيتروجين، تعمل على بلمرة فقط الطبقة السطحية العليا للطلاء القابل للمعالجة بالأشعة فوق البنفسجية، مما يخلق بنية مجعدة دقيقة تضفي مظهرًا غير لامع للغاية (يصل إلى 2-5 GU)، وخصائص مضادة لبصمات الأصابع، وإحساس لمس فاخر يشبه الجلد.
يجعل تصميم البصمة المدمج هذا الخط مثاليًا للمنشآت ذات المساحة الأرضية المحدودة مع الحفاظ على الإنتاجية وجودة التشطيب للأنظمة الأكبر حجمًا. من خلال التشغيل الآلي بالكامل بدءًا من تغذية الركيزة وحتى تكديس اللوحات النهائية، يقلل الخط من التدخل اليدوي، ويقلل من تكاليف العمالة، ويوفر جودة سطح استثنائية وقابلة للتكرار لمنتجات الألواح عالية الجودة.
المواصفات الفنية
| المعلمة | المواصفات / الوصف |
|---|---|
| تسمية النموذج | سلسلة مدمجة - قابلة للتخصيص بالكامل |
| نوع النظام | طلاء الأسطوانة + الأشعة فوق البنفسجية excimer + معالجة الأشعة فوق البنفسجية للزئبق |
| الطول الموجي الإكسيمر | 172 نانومتر (أساسي) / 186-254 نانومتر (متوافق مع نطاقات الحافة) |
| عرض العمل | 600 / 1100 / 1320 ملم (قابل للتخصيص) |
| نطاق سمك العمل | 2 - 50 ملم (3 - 30 ملم للوحات الديكورية) |
| الحد الأدنى لطول اللوحة | 300 مم (350 مم للألواح بسمك 10-30 مم) |
| سرعة الناقل | 0 - 20 م/دقيقة (قابل للتعديل بدون خطوات عبر VFD) |
| طريقة الطلاء | طلاء الأسطوانة المفردة أو المزدوجة (قابل للتخصيص) |
| عدد رؤوس الطلاء | 1 - 2 (قابل للتخصيص) |
| قطر بكرة التطبيق | Φ200 / Φ250 مم (قابل للتخصيص) |
| قطر اسطوانة الجرعات | Φ123 / Φ150 مم (قابل للتخصيص) |
| طول التسوية بالأشعة تحت الحمراء | 3 - 6 متر (قابل للتخصيص) |
| سمك الطلاء (الرطب) | قابل للتعديل: 0.01 - 2.0 ملم |
| مستوى اللمعان النهائي (60 درجة) | منخفض يصل إلى 2-5 GU (غير لامع للغاية) |
| صلابة السطح | صلابة قلم الرصاص 1H - 3H (تعتمد على تركيبة الطلاء) |
| أداء مضاد لبصمات الأصابع | ممتاز - بصمات الأصابع تتساقط بسرعة؛ سطح ذو هيكل دقيق يقلل من العلامات المرئية |
| مقاومة الخدش | متفوقة على الطلاءات القياسية غير اللامعة للأشعة فوق البنفسجية |
| إجمالي الطاقة المثبتة | 35 - 80 كيلو واط (حسب التكوين) |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل (قابل للتكوين إلى 220 فولت / 60 هرتز) |
| ضغط الهواء المضغوط | 0.4 - 0.7 ميجا باسكال |
| بصمة الآلة (الطول×العرض×الارتفاع) | تصميم مدمج: تقريبًا. 8,000-15,000 مم × 2,200 × 2,200 مم (قابل للتخصيص حسب العرض) |
| ارتفاع العملية | 900 ملم (±20 ملم) |
| نظام التحكم | PLC مع شاشة HMI ملونة تعمل باللمس مقاس 7 بوصات، وتخزين الوصفات، وتسجيل بيانات الإنتاج |
| شهادات السلامة | شهادة CE، متوافقة مع ISO9001:2015 |
التطبيقات
مثالية لمنتجات الألواح عالية الجودة التي تتطلب تشطيبًا ممتازًا للأسطح مع مساحة أرضية محدودة:
- ألواح الأثاث الراقية:خزائن وخزائن وطاولات ووحدات رفوف للتطبيقات السكنية والتجارية الفاخرة
- أبواب خزانة المطبخ:لمسة نهائية غير لامعة للغاية ومضادة لبصمات الأصابع لتصميمات المطبخ الحديثة
- لوحات البناء الزخرفية:ألواح الجدران الداخلية، وفواصل الغرف، ومواد تشطيب المساحات التجارية
- أرضيات SPC وWPC:سطح متين ومقاوم للخدش وناعم الملمس لمنتجات الأرضيات الفاخرة من الفينيل والخشب والبلاستيك
- الألواح المصفحة PVC و PET/PETG:تشطيب غير لامع لمختلف السلع الورقية المزخرفة
- ألواح الأبواب:تتطلب جلود الأبواب الداخلية والخارجية سطحًا ممتازًا ملموسًا
- إنتاج دفعة صغيرة إلى متوسطة:تصنيع الأثاث المخصص، وعمليات التشطيب في متجر العمل
- مكونات أثاث هيئة الطرق والمواصلات:تتطلب ألواح الأثاث المسطحة الجاهزة للتجميع تشطيبًا متسقًا وعالي الجودة
خيارات التخصيص
النظام المدمج هوقابلة للتخصيص بدرجة كبيرةلتناسب متطلبات الإنتاج المحددة وأنواع الألواح والمساحة الأرضية المتاحة. تتضمن خيارات التخصيص ما يلي:
- عرض العمل قابل للتخصيص من 600 مم إلى 1600 مم ليتوافق مع أبعاد اللوحة المحددة وقيود المنشأة
- تكوين طلاء بأسطوانة مفردة أو مزدوجة بناءً على متطلبات التطبيق (طلاء تمهيدي فقط مقابل طلاء تمهيدي + طبقة علوية)
- صلابة الأسطوانة والمواد القابلة للتخصيص لتركيبات طلاء محددة (قائمة على الماء، قائمة على المذيبات، قابلة للمعالجة بالأشعة فوق البنفسجية)
- طول تسوية الأشعة تحت الحمراء قابل للتعديل من 3 إلى 6 أمتار بناءً على وقت التدفق المطلوب لكيمياء الطلاء المحددة وسرعة الخط
- تحسين نظام التحكم في النيتروجين لأشكال هندسية مختلفة للوحات وأحجام الإنتاج
- إضافة قسم التبريد للمعالجة الفورية بعد المعالجة
- تكامل وحدة الطباعة أحادية اللون لمطابقة ألوان نطاقات الحواف
- ميزات إضافية مثل التقليب التلقائي للوحة للطلاء على الوجهين، أو تكامل نطاقات الحواف، أو كاميرات فحص الجودة
- خيارات مستوى الأتمتة (تغذية اللوحة يدويًا، أو شبه تلقائي، أو تلقائي بالكامل)
- تكوين خزانة التحكم المدمجة للمنشآت ذات المساحة المحدودة
- تكوينات كهربائية مخصصة لمعايير إقليمية محددة (CE، UL، CSA)
الميزات الرئيسية
- تصميم البصمة المدمجة:تخطيط موفر للمساحة يتطلب الحد الأدنى من المساحة الأرضية في المصنع - مثالي لمنشآت الإنتاج الصغيرة والمتوسطة دون المساس بجودة التشطيب
- بيئة طلاء خالية من الغبار:تعمل محطة تنظيف الغبار المتكاملة على إزالة الملوثات قبل الطلاء، مما يزيل عيوب السطح ويضمن تشطيبًا خاليًا من العيوب
- تكنولوجيا طلاء الأسطوانة الدقيقة:توفر أسطوانة الجرعات المطلية بالكروم مع أسطوانة التطبيق المطاطية تطبيقًا دقيقًا وموحدًا للطلاء
- تسوية التدفق الأمثل:يسمح قسم تسوية الأشعة تحت الحمراء بطول 3-6 أمتار للطلاء بالتدفق بحرية قبل التعرض للإكسيمر، مما يضمن تغطية كاملة لجميع ميزات السطح
- مقاومة فائقة للخدش والبقع:يوفر الهيكل السطحي المتشابك بكثافة مقاومة ممتازة للخدوش والجرجر والبقع والعوامل الكيميائية
- تقنية الإكسيمر البارد:يؤدي الحد الأدنى من نقل الحرارة أثناء بلمرة السطح إلى حماية الركائز الحساسة للحرارة بما في ذلك القشرة الخشبية الرقيقة والألواح الهندسية
- القدرة على التحول السريع:يسمح التصميم سهل الاستخدام بتغييرات الأسطوانة السريعة وتغييرات اللون/المادة، مما يقلل من وقت التوقف عن العمل بين عمليات الإنتاج
- عملية موفرة للطاقة:يعمل التكوين الأمثل لمصباح الأشعة فوق البنفسجية والتحكم الآلي في النيتروجين على تقليل استهلاك الطاقة وتكاليف التشغيل
- إطار بناء من قطعة واحدة:يضمن الإطار الفولاذي الملحوم للخدمة الشاقة استقرار الماكينة وتشغيلها بدون اهتزاز في جميع سرعات الإنتاج
- واجهة المستخدم سهلة الاستخدام:واجهة سهلة الاستخدام تعمل باللمس مع إمكانية تخزين الوصفات لتكوينات المنتج المختلفة، مما يقلل من وقت تدريب المشغل وأخطاء الإعداد
الدعم والخدمات
- المساعدة في تخطيط المساحة:الاستشارة في الموقع أو عن بعد لتحسين وضع الماكينة ضمن تخطيط ورشة العمل الحالية
- التثبيت والتشغيل:دعم التثبيت الاحترافي في الموقع بما في ذلك التسوية والمحاذاة والمعايرة وعمليات التشغيل الاختبارية
- تدريب المشغلين:تدريب شامل يركز على تحسين معلمات الطلاء، ومبادئ معالجة الإكسيمر، وإدارة النيتروجين، وإجراءات الصيانة اليومية
- مجموعات تبديل وصيانة الأسطوانة:تتوفر خراطيش الأسطوانة الاحتياطية المحاذاة مسبقًا ومجموعات الصيانة المجدولة للتغيير السريع وتقليل وقت التوقف عن العمل
- الخط الساخن للدعم الفني:مساعدة فنية سريعة الاستجابة لاستكشاف الأخطاء وإصلاحها والتوجيه التشغيلي
- خطط الصيانة الوقائية:برامج الصيانة المجدولة لزيادة وقت التشغيل إلى أقصى حد وإطالة عمر المعدات
- توفر قطع الغيار:توريد قطع الغيار الأصلية مدى الحياة بما في ذلك المصابيح والبكرات والأحزمة والأختام وقطع الغيار
التعبئة والشحن
- التعبئة والتغليف:صندوق خشبي صغير الحجم للتصدير مع حشوة رغوية وحاجز للرطوبة - مساحة محسنة لتقليل تكاليف الشحن
- خيارات الشحن:الشحن العالمي عبر الشحن البحري (LCL/تجميع الحاويات)، أو الشحن الجوي لعمليات التسليم العاجلة، أو النقل البري
- موعد التسليم:25 - 40 يومًا للتكوينات القياسية؛ 40 - 55 يومًا للتكوينات المخصصة
- التوثيق:وثائق التصدير الكاملة بما في ذلك الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن، وإعلان CE، والأدلة الفنية الشاملة
الأسئلة المتداولة
س: ما هي مساحة الأرضية المطلوبة لهذا النظام المدمج؟
ج: يتراوح الطول الإجمالي للخط من 8,000 مم إلى 15,000 مم اعتمادًا على التكوين وعرض العمل، مما يجعله مناسبًا للمنشآت ذات المساحة الأرضية المحدودة. يمكن أيضًا تخصيص النظام بترتيبات الوحدات البديلة لتناسب تخطيطات المصنع المحددة.
س: هل يمكن لهذا الخط التعامل مع الألواح المسطحة والأسطح الجانبية/الحافة؟
ج: مصمم بشكل أساسي للألواح المسطحة. من أجل تكامل نطاقات الحافة، يمكن إضافة وحدات اختيارية (طباعة أحادية اللون، ومعالجة excimer خاصة بالحافة). اتصل بفريقنا الهندسي لمعرفة متطلبات التكوين المحددة.
س: كيف تحقق تقنية excimer خاصية مقاومة بصمات الأصابع؟
ج: إن الأشعة فوق البنفسجية البالغة 172 نانومتر تخلق بنية سطحية مجهرية على المستوى المجهري. ينثر هذا الملمس الضوء ويقلل من ظهور زيوت وعلامات الأصابع. بالإضافة إلى ذلك، يقلل الهيكل الصغير من منطقة الاتصال ببصمات الأصابع، مما يجعلها أقل وضوحًا وأسهل في التنظيف.
س: ما هو العمر الافتراضي النموذجي لمصابيح الإكسيمر ومصابيح LED للأشعة فوق البنفسجية؟
ج: عادةً ما يتراوح عمر مصابيح الإكسيمر من عدة آلاف إلى عشرة آلاف ساعة اعتمادًا على تكرار الاستخدام وظروف التشغيل. تتمتع مصابيح LED بالأشعة فوق البنفسجية بعمر افتراضي يتجاوز 20000 ساعة. ستؤدي المعايرة المنتظمة والصيانة المناسبة إلى زيادة عمر المكونات إلى أقصى حد.
س: هل هذه المعدات لديها متطلبات بيئية صارمة؟
ج: نعم، يتطلب طلاء الإكسيمر ظروفًا بيئية مستقرة. يوصى ببيئة نظيفة يمكن التحكم بدرجة حرارتها (يفضل غرفة نظيفة) مع درجة حرارة ورطوبة ثابتة. يجب أن تتبع العمليات الإجراءات القياسية لتجنب التلوث الذي يؤثر على تشطيب السطح. ومع ذلك، فإن العملية مؤتمتة للغاية وتعتمد بشكل طفيف على العمل اليدوي.
س: هل هذا مناسب للطلاءات فوق البنفسجية ذات الأساس المائي؟
ج: نعم، النظام متوافق مع مجموعة واسعة من الطلاءات القابلة للمعالجة بالأشعة فوق البنفسجية بما في ذلك الأشعة فوق البنفسجية ذات الأساس المائي، والأشعة فوق البنفسجية ذات الأساس المذيب، وتركيبات الأشعة فوق البنفسجية الصلبة بنسبة 100%. تشمل أنواع الطلاء المتوافقة أنظمة الأكريليك والإيبوكسي والبولي يوريثان وأنظمة PUA.
س: هل يمكن ترقية الخط إلى سعة أكبر في المستقبل؟
ج: يسمح التصميم المعياري بترقيات المكونات. ومع ذلك، فإن إطار الآلة وعرض الناقل ثابتان بشكل عام. نوصي بتحديد البعد الأوسع للوحة الذي تتوقع الحاجة إليه في وقت الشراء لتجنب القيود المستقبلية. تتوفر خيارات التخصيص لعروض العمل الأوسع (حتى 2600 مم) في نماذج المنصات الأكبر حجمًا - يرجى استشارة فريق المبيعات لدينا.
