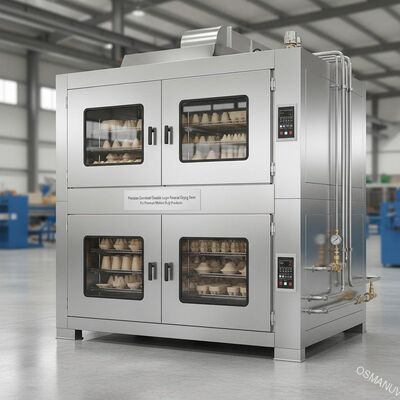

فرن تجفيف غاز طبيعي مزدوج الطبقة بضبط دقيق لمنتجات البولصة الصبغية الممتازة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-TRQHG-600 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| أبعاد: | يختلف حسب نوع الملحق | استهلاك الطاقة: | حوالي 10,000 ساعة |
|---|---|---|---|
| الاستخدام: | لتعزيز وظيفة عداد الطاقة والاتصال | التوافق: | متوافق مع نماذج عدادات الطاقة المختلفة |
| نوع الاتصال: | محطة المسمار / المكونات في | مقاس: | القطر 140 ملم والارتفاع 10 ملم |
| وزن: | خفيفة الوزن، وعادة ما تكون أقل من 200 جرام | طريقة التثبيت: | تركيب السكك الحديدية DIN أو تركيب اللوحة |
| إبراز: | فرن تجفيف الغاز الطبيعي,مجفف البول البولوب الصنع بطبقة مزدوجة,ملحقات لقياس الطاقة ذات التحكم الدقيق |
||
منتوج وصف

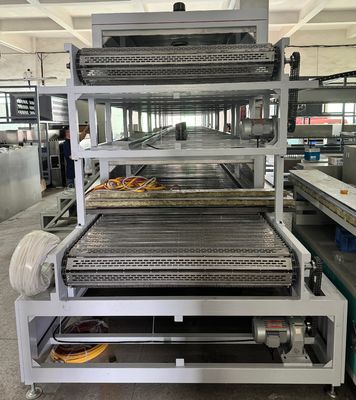

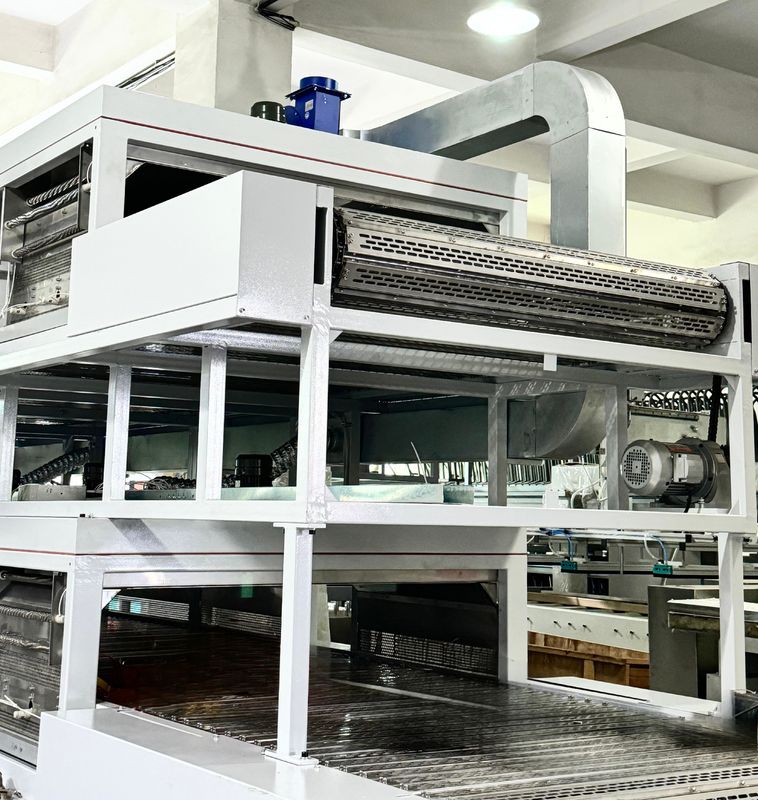

فرن تجفيف الغاز الطبيعي بطبقة مزدوجة يتم التحكم فيه بدقة لمنتجات اللب المصبوبة المتميزة
تكوين خط الإنتاج
تم تصميم فرن تجفيف الغاز الطبيعي ذو الطبقة المزدوجة والذي يتم التحكم فيه بدقة لمنتجات اللب المصبوبة المتميزة التي تتطلب تناسقًا استثنائيًا في الجودة ويتكون من:
- نظام التغذية الدقيق:تغذية آلية مع توجيه المنتج والتحكم في التباعد من أجل التحميل المتسق

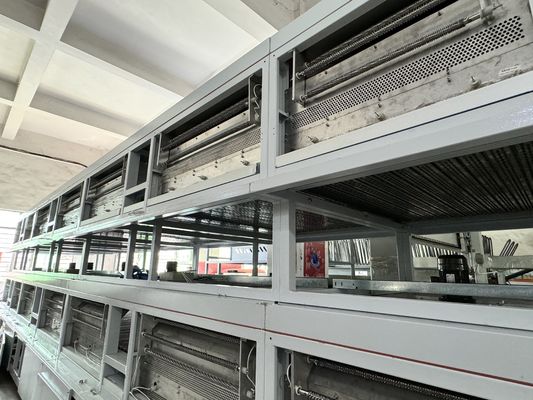

- غرفة تجفيف مزدوجة الطبقة متعددة المناطق:مناطق درجة حرارة يتم التحكم فيها بشكل مستقل (قابلة للتخصيص من 2 إلى 8 مناطق) مع بطانة داخلية من الفولاذ المقاوم للصدأ لتشغيل خالي من التلوث
- تعديل كامل لشعلات الغاز الطبيعي:مواقد غاز معدلة عالية الكفاءة مزودة بوحدات تحكم في درجة الحرارة PID من أجل إدخال حراري دقيق
- أجهزة التحكم في درجة الحرارة PID الدقيقة:نظام تحكم عالي الدقة في درجة الحرارة يحقق تجانسًا قدره ±1.5 درجة مئوية عبر مناطق التجفيف
- أجهزة استشعار الرطوبة الصناعية والتحكم فيها:نظام التحكم في مخمدات العادم مع مراقبة الرطوبة في الوقت الفعلي لمنع تصلب الهيكل وضمان إزالة الرطوبة بلطف
- محركات التردد المتغير (VFD):على جميع المراوح الدائرية لأنماط تدفق الهواء القابلة للتخصيص بناءً على متطلبات المنتج
- وحدة استعادة الحرارة:مبادل حراري متكامل من العادم إلى الهواء النقي لتوفير الطاقة
- نظام التحكم PLC المتقدم مع تسجيل البيانات:منصة تحكم متطورة مع إمكانية تتبع العملية بالكامل، وإدارة الوصفات، وقدرات تكامل MES في المصنع
- وحدة اتصال البيانات:اتصال Ethernet/IP واتصال جاهز للسحابة للتكامل في أنظمة مراقبة المصنع
- منطقة التبريد:قسم تبريد يتم التحكم فيه عند مخرج الفرن لخفض درجة الحرارة تدريجيًا لمنع الصدمة الحرارية
- نظام التفريغ الآلي:التفريغ الدقيق مع محطة فحص المنتج ومعالجة الرفض
وصف المنتج
يوفر فرن تجفيف الغاز الطبيعي ذو الطبقة المزدوجة الذي يتم التحكم فيه بدقة تحكمًا لا مثيل له في بيئة التجفيف لمنتجات اللب المصبوبة المتميزة حيث تعد الجودة المتسقة ومحتوى الرطوبة الدقيق أمرًا بالغ الأهمية. يقوم فرن تجفيف الغاز الطبيعي الدقيق والمتقدم هذا بإدارة مستويات درجة الحرارة والرطوبة بدقة في جميع أنحاء نفق التجفيف، مما يمنع تصلب الغلاف (تقشر السطح) ويضمن إزالة الرطوبة بلطف وبشكل موحد من الداخل إلى الخارج.
وينتج عن ذلك جودة فائقة للمنتج مع تقليل الالتواء والتشقق والمعالجة غير المتسقة والعيوب الأخرى، مما يوفر إنتاجية أعلى للمنتجات المتميزة. إن الهيكل المعزول متعدد المناطق، ومواقد الغاز الطبيعي عالية الكفاءة مع صمامات التعديل، وأجهزة التحكم الدقيقة في درجة الحرارة PID، وأجهزة استشعار الرطوبة الصناعية، ومحركات التردد المتغير على جميع المراوح، ووحدة استرداد الحرارة، وPLC المتطورة مع تسجيل البيانات لتتبع العملية الكاملة، تتحد لتوفير حل تجفيف رائد في الصناعة.
بفضل دقة التحكم في درجة الحرارة التي تبلغ ±1.5 درجة مئوية وإدارة الرطوبة النشطة، يعد هذا النظام مثاليًا لتغليف خدمات الطعام المتميزة والتعبئة الطبية والمنتجات ذات الأشكال الهندسية المعقدة المعرضة للتشوه.
المعلمات التقنية
| المعلمة | المواصفات / الوصف |
|---|---|
| تسمية النموذج | سلسلة OSM-PDC (قابلة للتخصيص) |
| طبقات التجفيف | طبقة مزدوجة مع تحكم مستقل في المنطقة |
| عدد مناطق درجة الحرارة | 2 - 8 مناطق يتم التحكم فيها بشكل مستقل (قابلة للتخصيص) |
| طول الفرن | قابلة للتخصيص بناءً على متطلبات الإنتاج (نموذجي: 15-30 م) |
| عرض الناقل | 800 / 1000 / 1320 / 1600 ملم (قابل للتخصيص) |
| سرعة الناقل | 0.2 - 3.0 م/دقيقة (يتم التحكم فيه بدقة VFD) |
| مصدر التدفئة | الغاز الطبيعي (القيمة الحرارية: ≥8000 كيلو كالوري/م3) |
| نطاق درجة حرارة التجفيف | 50 درجة مئوية - 180 درجة مئوية (قابل للتعديل لكل منطقة) |
| دقة التحكم في درجة الحرارة | ±1.5 درجة مئوية عبر منطقة التجفيف بأكملها |
| التحكم في الرطوبة | التحكم النشط عن طريق مخمد العادم + أجهزة استشعار الرطوبة |
| نطاق التحكم في الرطوبة | 10% - 80% رطوبة نسبية (قابلة للتعديل) |
| نوع التحكم في الموقد | تعديل كامل (التحكم في PID) |
| التحكم في تدفق الهواء | مراوح دوران متغيرة السرعة مع أنماط تدفق قابلة للتخصيص |
| قدرة التجفيف | 500 - 3500 كجم/ساعة (قابلة للتخصيص) |
| رطوبة المنتج النهائي | قابل للتعديل: 4% - 8% (يتم التحكم بالوصفة) |
| توحيد الرطوبة | ±0.5% عبر دفعة المنتج |
| استهلاك الغاز الطبيعي | ≥300 متر مكعب/طن من المنتج (يختلف حسب المنتج ودرجة الحرارة) |
| إجمالي الطاقة المثبتة | 90 - 180 كيلو واط (حسب عدد المناطق وتكوين المروحة) |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل (قابل للتكوين إلى 460 فولت / 60 هرتز) |

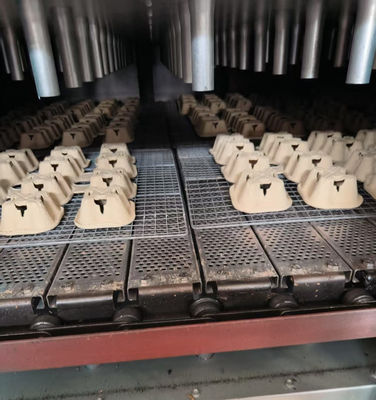

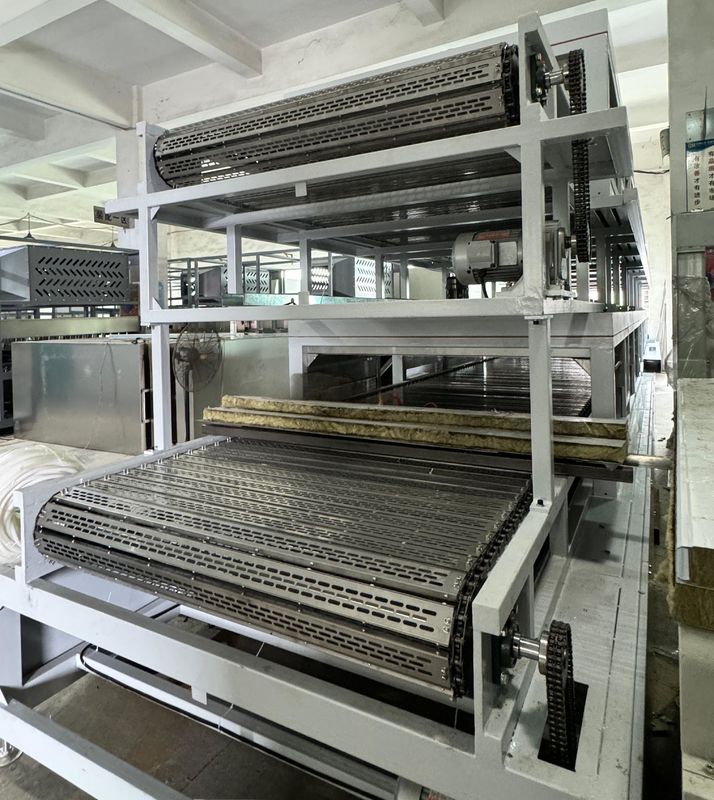

| مادة الناقل | حزام مثقب من الفولاذ المقاوم للصدأ بدرجة الطعام |
| بطانة داخلية | الفولاذ المقاوم للصدأ 304 لعملية خالية من التلوث |
| سمك العزل | 130 ملم صوف معدني عالي الكثافة |
| نظام التحكم | PLC متقدم مع إدارة الوصفات، وتسجيل البيانات، وEthernet/IP |
| اتصال البيانات | إيثرنت/IP، Modbus TCP، جاهز للسحابة |
| شهادات السلامة | شهادة CE، خيارات UL متاحة، ISO9001:2015 |
التطبيقات
مثالية لمنتجات اللب المصبوبة ذات القيمة العالية والمتميزة حيث تعد الجودة المتسقة ومحتوى الرطوبة الدقيق أمرًا بالغ الأهمية:
- تغليف الخدمات الغذائية المتميزة:تتطلب الأطباق والأوعية وحاويات الطعام المتطورة مظهرًا أصليًا وخصائص ميكانيكية متسقة
- التعبئة والتغليف الطبي والرعاية الصحية:تتطلب الصواني الطبية المعقمة، وتغليف الأدوات، وعبوات الأدوية التحكم الدقيق في الرطوبة
- منتجات مصبوبة هندسية معقدة:المنتجات ذات السحب العميق والقطع السفلية وسماكة الجدار المتغيرة المعرضة للالتواء
- التعبئة والتغليف الاستهلاكية ذات العلامات التجارية:عبوات لب مصبوبة عالية الوضوح للسلع الفاخرة والإلكترونيات الاستهلاكية
- منتجات اللب المصبوبة للتصدير:المنتجات التي تتطلب الامتثال لمعايير الجودة الدولية الصارمة
- البحث والتطوير والإنتاج التجريبي:تطوير العمليات وتحسينها لخطوط إنتاج اللب المقولب الجديدة
- المنتجات الحساسة للون:منتجات اللب المقولبة ذات اللون الأبيض أو الفاتح حيث يجب تجنب تغير اللون بسبب التجفيف غير المتساوي
خيارات التخصيص
فرن التجفيف الذي يتم التحكم فيه بدقة هوقابلة للتخصيص على نطاق واسعلتلبية معايير الجودة المحددة ومتطلبات الإنتاج واحتياجات تكامل المصنع. تتضمن خيارات التخصيص ما يلي:
- عدد مناطق درجة الحرارة التي يتم التحكم فيها بشكل مستقل (من 2 إلى 8 مناطق) لملفات التجفيف متعددة المراحل
- منطق التحكم، ووضع المستشعر، وتخصيص تنسيق تقارير البيانات للتكامل مع بروتوكولات مراقبة الجودة في المصنع ونظام MES
- استراتيجية التحكم في الرطوبة (مخمد العادم الثابت مقابل التحكم في مستشعر الرطوبة ذو الحلقة المغلقة)
- خيارات التحكم في سرعة الناقل (ملاحظات يدوية، أو قائمة على الوصفة، أو حلقة مغلقة تعتمد على أجهزة استشعار الرطوبة في الوقت الحقيقي)
- العلامة التجارية للموقد وقدرته (Riello الإيطالية، أو Weishaupt الألمانية، أو American Eclipse) بناءً على توفر الخدمة الإقليمية
- خيارات اتصال البيانات (Ethernet/IP، Profibus، Modbus TCP، OPC-UA) للتكامل السلس مع المصنع
- تكوين منطقة التبريد (تبريد الهواء المحيط، تبريد الهواء القسري، أو مبادل حراري مبرد بالماء)
- تركيبات خاصة بالمنتج وأنظمة محاذاة المنتج للعرض المتسق للأشكال غير المنتظمة
- نظام استشعار الرطوبة في الخط للحصول على تعليقات الجودة في الوقت الفعلي وتعديل المعلمات تلقائيًا
- نظام التنظيف المكاني (CIP) للصناعات التي تتطلب الصرف الصحي المتكرر بين دفعات المنتج
- تكوين مقاوم للانفجار للتطبيقات التي تتضمن مذيبات أو طلاءات قابلة للاشتعال
- شهادة كهربائية مخصصة لأسواق تصدير محددة (CE، UL، CSA، EAC)
الميزات الرئيسية
- التحكم الدقيق في درجة الحرارة:يحافظ التحكم PID مع صمامات الغاز المعدلة على دقة درجة الحرارة ±1.5 درجة مئوية في جميع مناطق التجفيف، مما يزيل النقاط الساخنة والمناطق الباردة التي تسبب تجفيفًا غير متناسق
- إدارة الرطوبة النشطة:تعمل أجهزة استشعار الرطوبة الصناعية مع التحكم في مخمدات العادم على إدارة معدل التجفيف بشكل فعال من خلال التحكم في مستويات الرطوبة، ومنع تصلب الغلاف (تقشر السطح الذي يحبس الرطوبة بالداخل) والذي يمكن أن يؤدي لاحقًا إلى ظهور تقرحات أو انفصال أو نمو العفن
- تتبع العملية الكاملة:يسجل جميع معلمات التجفيف (درجة الحرارة، والرطوبة، وسرعة الناقل، وملفات تعريف المنطقة) لكل دفعة، مما يوفر بيانات لا تقدر بثمن لضمان الجودة، وتحسين العملية، وعمليات تدقيق الامتثال التنظيمي
- تعديل الشعلات:توفير مدخلات حرارة سلسة ودقيقة مع نسب ترتيب تصل إلى 30:1، مما يحسن استقرار درجة الحرارة وكفاءة استهلاك الوقود مقارنة بأنظمة التحكم في تشغيل/إيقاف الموقد
- التقليل من عيوب المنتج:التحكم الدقيق يقلل بشكل كبير من العيوب بما في ذلك الاعوجاج والتشقق والمعالجة غير المتناسقة وتغير اللون والانكماش غير المتساوي
- كفاءة مساحة الطبقة المزدوجة:يحقق جودة تجفيف ممتازة ضمن مساحة صغيرة مناسبة للمنشآت ذات المساحة الأرضية المحدودة
- الفولاذ المقاوم للصدأ الداخلية:يضمن البناء المصنوع من الفولاذ المقاوم للصدأ بدرجة الغذاء تشغيلًا خاليًا من التلوث للتطبيقات الطبية وتطبيقات الاتصال الغذائي
- الوصول إلى البيانات عن بعد:يتيح الاتصال الجاهز للسحابة عرض الأداء في الوقت الفعلي والتقارير التاريخية من أي مكان، مما يوفر بيانات لا تقدر بثمن لتحسين العمليات وعمليات تدقيق الجودة
الدعم والخدمات
- دعم هندسة العمليات:دعم هندسي مخصص للعمليات لتطوير ملفات التجفيف والتحقق من صحتها لمنتجاتك المحددة، مما يضمن الجودة المثالية من اليوم الأول
- تكامل بروتوكول الجودة:المساعدة في دمج نظام تسجيل بيانات فرن التجفيف مع نظام إدارة الجودة الحالي (QMS) ومنصة MES
- التثبيت والتشغيل:الدعم في الموقع بما في ذلك معايرة النظام بالكامل، والتحقق من درجة حرارة المنطقة، والتكامل مع المعدات الأولية/المصبية
- تدريب المشغلين المتقدم:تدريب شامل يغطي ضبط PID وإدارة الرطوبة وإنشاء الوصفات وتحليل البيانات والصيانة الوقائية
- مراقبة صحة النظام عن بعد:المراقبة عن بعد المستندة إلى إنترنت الأشياء لتنبيهات الصيانة الاستباقية وتتبع صحة النظام
- تحديثات البرامج:تحديثات منتظمة للبرامج مع ميزات جديدة وتحسينات في الأداء
- توفر قطع الغيار:ضمان توافر قطع الغيار الأصلية بما في ذلك الشعلات وأجهزة الاستشعار ومحركات الأقراص والأحزمة البديلة
- الدعم الفني 24/7:خط ساخن فني مخصص مع أولوية الاستجابة للعملاء المميزين
التعبئة والشحن
- التعبئة والتغليف:جميع المكونات معبأة للمعايير الدولية؛ يتم شحن أدوات التحكم الحساسة وأجهزة الاستشعار والصمامات في عبوات واقية منفصلة مع عبوات مقاومة للصدمات ورغوة للتحكم في الرطوبة
- شحن:الشحن في جميع أنحاء العالم مع خيارات لوجستية سريعة؛ يتوفر شحن يتم التحكم فيه بالمناخ للمكونات الإلكترونية الحساسة أثناء الظروف الجوية القاسية
- موعد التسليم:من 45 إلى 75 يومًا اعتمادًا على مدى تعقيد التخصيص وعدد المناطق والوجهة
- التوثيق:حزمة وثائق التصدير الكاملة بما في ذلك إعلان CE، وشهادات المعايرة، والنسخ الاحتياطية لبرنامج PLC، والأدلة الفنية الشاملة
الأسئلة المتداولة
لماذا يعتبر التحكم في الرطوبة مهمًا في تجفيف منتجات صب اللب؟
إذا كان الهواء جافًا وساخنًا للغاية، فإن سطح المنتج يجف بسرعة كبيرة، مما يشكل قشرة صلبة تحبس الرطوبة بداخلها - وهي ظاهرة تسمى تصلب الغلاف. يمكن أن تؤدي هذه الرطوبة المحاصرة لاحقًا إلى ظهور تقرحات أو انفصال أو نمو العفن أو عدم استقرار الأبعاد. يسمح التحكم الدقيق في الرطوبة بمنحنى تجفيف مخصص يزيل الرطوبة بلطف من سمك المنتج بالكامل، مما يضمن محتوى رطوبة نهائي موحد وجودة منتج فائقة.
هل يمكننا الوصول إلى بيانات التجفيف عن بعد لإجراء عمليات تدقيق الجودة؟
نعم، يعد الوصول إلى البيانات عن بعد ميزة أساسية لهذا النظام الذي يتم التحكم فيه بدقة. يمكنك عرض مقاييس الأداء في الوقت الفعلي وإنشاء تقارير تاريخية من أي مكان متصل بالإنترنت، مما يوفر بيانات لا تقدر بثمن لتحسين العمليات وعمليات تدقيق الامتثال للجودة.
ما هو توحيد الرطوبة النموذجي عبر مجموعة من المنتجات؟
من خلال التحكم الدقيق في درجة الحرارة والرطوبة، يمكن تحقيق تجانس الرطوبة بنسبة ±0.5% عبر الدفعة بأكملها، وهو أكثر إحكامًا بشكل ملحوظ من أنظمة التجفيف التقليدية التي تحقق عادةً تجانسًا بنسبة ±2-3%. يعد هذا الاتساق أمرًا بالغ الأهمية بالنسبة للمنتجات المتميزة حيث تكون متطلبات الأداء صارمة.
كيف يستفيد التصميم متعدد المناطق من تجفيف الأشكال الهندسية المعقدة؟
تتطلب المنتجات ذات السماكات المختلفة (قاعدة سميكة وجدران رقيقة) أنماط تجفيف مختلفة في مناطق مختلفة. يسمح لك التحكم في درجة الحرارة متعدد المناطق بتطبيق درجات حرارة أعلى على الأقسام السميكة ودرجات حرارة منخفضة على الأقسام الرقيقة، مما يمنع الجفاف الزائد أو الجفاف الزائد لميزات منتج معينة. وهذا يقلل بشكل كبير من التزييف والتشقق في الأشكال الهندسية المعقدة.
هل يمكن دمج هذا النظام مع نظامنا الحالي MES أو ERP؟
نعم، يتميز النظام بخيارات متعددة لاتصال البيانات بما في ذلك Ethernet/IP وModbus TCP وOPC-UA والاتصال السحابي، مما يسمح بالتكامل السلس مع منصات MES (نظام تنفيذ التصنيع) وERP (تخطيط موارد المؤسسات) في المصنع. يمكن لفريقنا الهندسي المساعدة في تطوير واجهة برمجة التطبيقات المخصصة إذا لزم الأمر.
ما هو عائد الاستثمار النموذجي للترقية إلى فرن تجفيف يتم التحكم فيه بدقة؟
يتم تحقيق عائد الاستثمار عادةً في غضون 12 إلى 24 شهرًا من خلال انخفاض معدلات الخردة (تخفيض بنسبة 5 إلى 10%)، وانخفاض تكاليف إعادة العمل، وتحسين كفاءة الطاقة (توفير الغاز بنسبة 15-25% مقابل التحكم التقليدي)، والقدرة على الحصول على أسعار متميزة للمنتجات النهائية عالية الجودة.
