طابعة الدوران ذات محطة واحدة للحاويات الغذائية المعلبة للسلولة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001/CE |
| رقم الموديل: | أوسم-XT-400 |
| الوثيقة: | CE-Single station spin caot...ne.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| طريقة الطلاء: | طلاء تدور | أقصى عرض المنتج: | 500 ملم |
|---|---|---|---|
| سمك الحز: | 2 غرام/قطعة ~ 8 غرام/قطعة | وظيفة: | مجفف سريع الكوب البلاستيكي |
| الركيزة: | لوحة الأسمنت الألياف | طلب: | سلعة |
| ضمان: | 1 سنة | طريقة التدفئة: | كهربائي |
| نوع التغليف: | حزمة Wooder | ||
| إبراز: | طابعة للفلزة المصنوعة من الخيوط ذات محطة واحدة,جهاز طلاء دوار لسطح الطاولة مع تجهيزات قابلة للتخصيص,آلة طلاء قولبة اللب للبحث والتطوير |
||
منتوج وصف

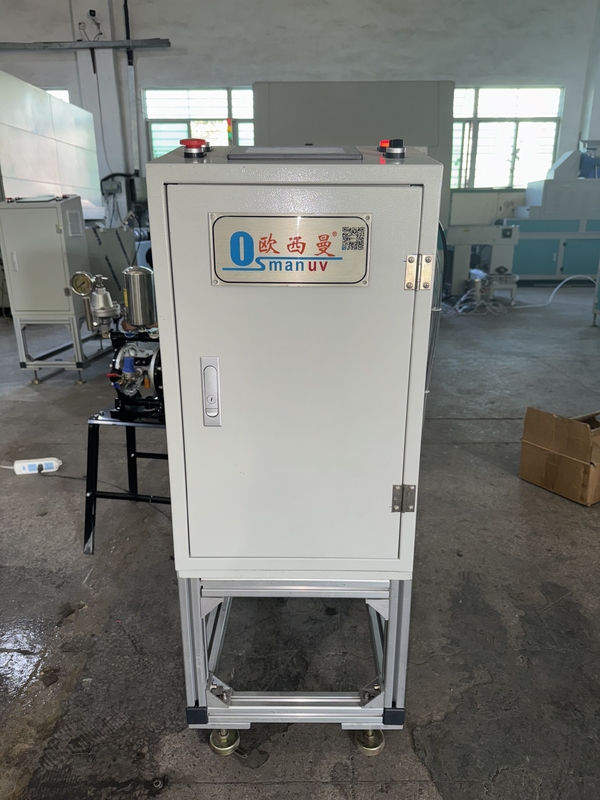

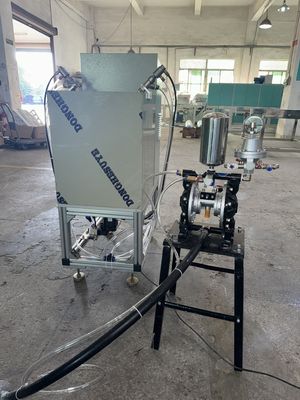

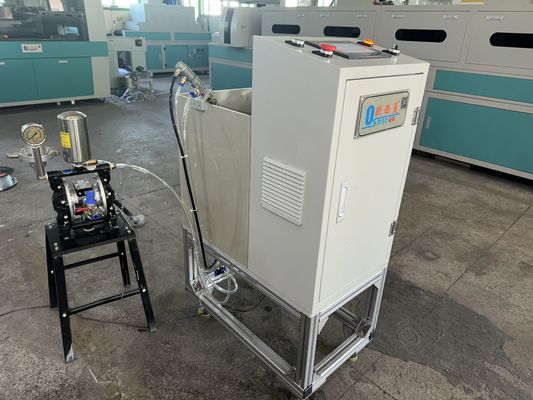

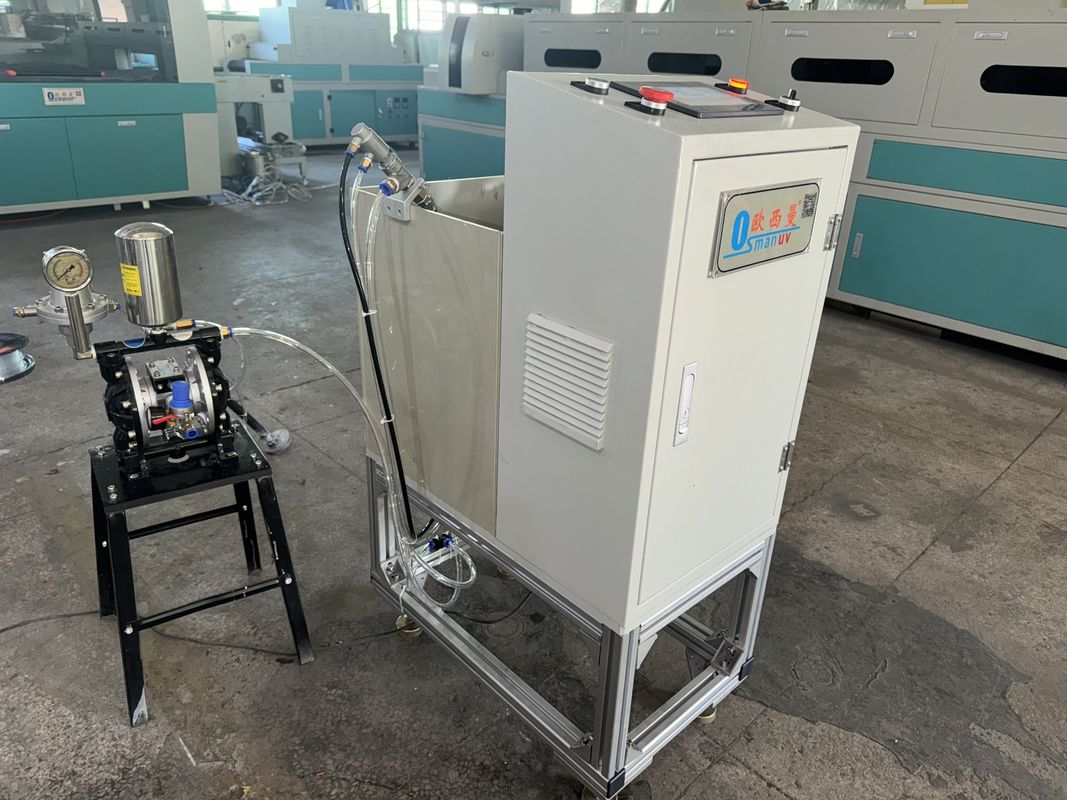

آلة الطلاء الدوارة ذات المحطة الواحدة لحاويات طعام اللب المقولبة

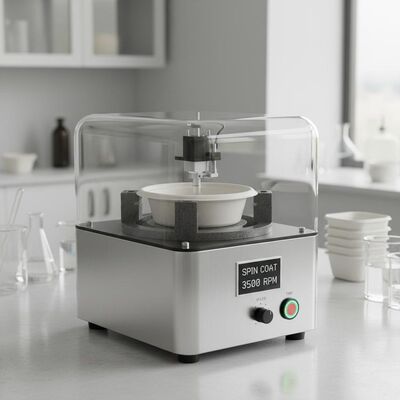

تصميم منضدي مع تركيبات قابلة للتخصيص للبحث والتطوير وإنتاج الدفعات الصغيرة
تكوين خط الإنتاج
إن معدات الطلاء الدوراني ذات المحطة الواحدة هذه عبارة عن وحدة معيارية مستقلة مصممة للتشغيل المرن. يتضمن تكوين خط الإنتاج القياسي ما يلي:
- محطة التحميل اليدوية:يقوم المشغل بوضع منتج اللب المصبوب على أداة الدوران

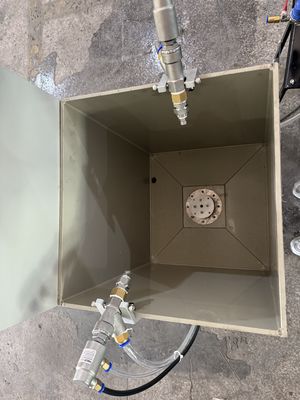

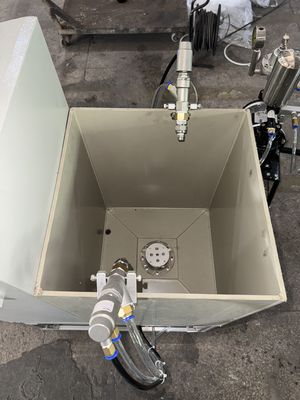

- غرفة طلاء تدور بمحطة واحدة:غرفة مغلقة مع ظرف دوران قابل للبرمجة وتركيبات قابلة للتخصيص
- نظام توزيع الطلاء الدقيق:مضخة حقنة أو صمام الملف اللولبي لتطبيق طلاء دقيق وصغير الحجم
- وحدة تحكم تعمل باللمس:HMI لبرمجة وصفات الدوران (السرعة، الوقت، التسارع) والتحكم في العملية
- وحدة التجفيف الاختيارية في الموقع:مصباح IR مدمج أو فوهة هواء ساخن للتجفيف الفوري بعد الدوران
- محطة التفريغ اليدوي:إزالة المنتج المطلي للمعالجة أو التعبئة
ملاحظة: يمكن دمج النظام مع فرن تجفيف أو ناقل مخصص، ويكون تصميم التركيبات كذلكقابلة للتخصيص بالكامللتتناسب مع هندسة المنتج المحدد الخاص بك.
وصف المنتج
ملكنامعدات الطلاء الدوراني ذات المحطة الواحدةهو نظام مصمم بدقة مصمم خصيصًا لتطبيق طبقات وظيفية موحدة علىالأسطح الداخليةمن منتجات اللب المقولبة، مثل أوعية الوجبات، والأوعية، والأطباق، والصواني، والأكواب. إنه الحل المثالي للبحث والتطوير والنماذج الأولية وإنتاج الدفعات الصغيرة وتحسين صيغة الطلاء.
تستخدم الماكينة تقنية طلاء الدوران المتقدمة: يتم تثبيت منتج اللب المصبوب بشكل آمن علىتركيبات مصممة خصيصًاأو ظرف فراغ داخل غرفة الطلاء. يطبق نظام التوزيع الدقيق كمية محددة من الطلاء (المعتمد على الماء، أو البوليمر الحيوي، أو طلاء حاجز الزيت/الماء) على السطح الداخلي للمنتج. ثم تدور الوحدة بسرعات قابلة للبرمجة (0-6000 دورة في الدقيقة)، وتقوم قوة الطرد المركزي المتولدة بتوزيع الطلاء بالتساوي عبر جميع الأشكال الهندسية الداخلية المعقدة، بما في ذلك الزوايا العميقة والجدران الجانبية، مما يخلق حاجزًا سلسًا وخاليًا من الثقوب.
المزايا الرئيسية
- تغطية كاملة للأشكال ثلاثية الأبعاد المعقدة مع فترات الاستراحة والتخفيضات
- التحكم الدقيق في سمك الطلاء (1-50 ميكرون)
- الحد الأدنى من نفايات المواد - يتم نسج الطلاء الزائد ويمكن جمعه/إعادة تدويره
- نتائج متكررة مع وصفات PLC المخزنة
تم تصميم النظام للتركيب على سطح الطاولة أو على الأرض وهو كذلكقابلة للتخصيص بالكاملللتعامل مع مختلف أشكال المنتجات وأحجامها ومواد الطلاء.
المعلمات التقنية
يوضح الجدول التالي مواصفات نماذج الطلاء الدوراني القياسية ذات المحطة الواحدة.التخصيص واسعة النطاقمتاح لتلبية أبعاد المنتج الفريدة الخاصة بك، ومواد الطلاء، ومتطلبات البحث والتطوير أو الإنتاج.
| المعلمة | النموذج القياسي (على سبيل المثال، OSM-XT-450T) | الطراز الدقيق (على سبيل المثال، OSM-XT-400T) | نطاق التخصيص |
|---|---|---|---|
| نوع الآلة | الفوق سبين المغطي | محطة واحدة قائمة على الأرض | قابلة للتخصيصعامل الشكل |
| نطاق سرعة الدوران | 100 - 6,000 دورة في الدقيقة | 100 - 10,000 دورة في الدقيقة | قابلة للتخصيصما يصل إلى 15,000 دورة في الدقيقة |
| دقة السرعة | ±1% من القيمة المحددة | ±0.5% من القيمة المحددة | تتوفر خيارات مؤازرة عالية الدقة |
| تسريع | 100 - 10,000 دورة في الدقيقة/الثانية | معدلات المنحدر القابلة للبرمجة | قابلة للتخصيصملفات تعريف التسارع |
| خطوات قابلة للبرمجة | ما يصل إلى 10 خطوات لكل وصفة | ملفات تعريف متعددة الخطوات (التوزيع، التوزيع، الدوران، التجفيف) | قابلة للتخصيصتعقيد الوصفة |
| تركيبات / حجم تشاك | يصل قطرها إلى 200 ملم | يصل قطرها إلى 300 ملم | قابلة للتخصيص بالكامللهندسة المنتج الخاص بك |
| نوع التركيب | ظرف فراغ (قياسي) | فراغ أو المشبك الميكانيكي | قابلة للتخصيصطريقة الإمساك (فراغ، ميكانيكي، طباعة مخصصة ثلاثية الأبعاد) |
| الأعلى. ارتفاع/عمق المنتج | يصل إلى 100 ملم | يصل إلى 150 ملم | قابلة للتخصيصعمق الغرفة للمنتجات الأطول |
| طريقة توزيع الطلاء | حقنة يدوية / مضخة حقنة أوتوماتيكية | صمام الملف اللولبي الدقيق / مجموعة متعددة الفوهات | قابلة للتخصيصنظام الاستغناء |
| الأعلى. طلاء اللزوجة | ما يصل إلى 1000 سنتي بواز | ما يصل إلى 2000 سنتي بواز | قابلة للتخصيصللطلاءات ذات اللزوجة العالية |
| واجهة التحكم | شاشة رقمية تعمل باللمس مع تخزين الوصفات (20 وصفة) | شاشة HMI مقاس 7 بوصات مع إمكانية تخزين الوصفات (أكثر من 100 برنامج) | قابلة للتخصيصالبرمجيات، وتسجيل البيانات، وتصدير USB |
| تسجيل البيانات | تصدير USB اختياري | تصدير USB/إيثرنت قياسي | قابلة للتخصيصالحصول على البيانات لتوثيق البحث والتطوير |
| مزود الطاقة | 110 فولت/220 فولت، 50/60 هرتز (مرحلة واحدة) | 220 فولت، 50/60 هرتز (أحادية الطور) | قابلة للتخصيصإلى الجهد المحلي |
| البصمة (تقريبا) | 400 مم × 500 مم | 600 مم × 700 مم | قابلة للتخصيصتَخطِيط |
| ميزات السلامة | غطاء رأس شفاف متشابك | حاوية أمان متشابكة مع توقف في حالات الطوارئ | قابلة للتخصيصتشابكات السلامة |
التطبيقات
تعتبر معدات الطلاء الدوراني ذات المحطة الواحدة مثالية لما يلي:
- البحث والتطوير وتطوير صياغة الطلاء:اختبار الطلاءات الجديدة المعتمدة على الماء أو البوليمر الحيوي أو الطلاءات العازلة على ركائز اللب لتحسين اللزوجة والالتصاق والتغطية
- النماذج الأولية وإنتاج العينات:إنشاء عينات مغلفة لعروض العملاء والتجارب الميدانية واختبار السوق قبل الإنتاج على نطاق واسع
- إنتاج دفعة صغيرة:تصنيع كميات محدودة من منتجات اللب المغلفة المتخصصة أو ذات القيمة العالية، مثل حاويات المواد الغذائية الممتازة، أو عبوات مستحضرات التجميل، أو المدخلات الصناعية
- تحسين معلمة العملية:تحديد سرعة الدوران المثالية وحجم التوزيع والتسارع ووقت التجفيف لأشكال المنتجات الجديدة
- مراقبة الجودة والاختبار:تقييم أداء الطلاء (مقاومة الماء، مقاومة الزيت، مقاومة الحرارة التي تزيد عن 100 درجة مئوية) على العينات النهائية
- المؤسسات التعليمية والبحثية:دعم البحث الأكاديمي في مجال التغليف المستدام والطلاءات الوظيفية
خيارات التخصيص
نحن ندرك أن كل منتج وهدف بحثي فريد من نوعه. لذلك،أنظمة الطلاء الدورانية ذات المحطة الواحدة لدينا قابلة للتخصيص بدرجة كبيرة:
- تصميم تركيبات مخصصة:نقوم بتصميم وتصنيع التركيبات المصممة خصيصًا للهندسة الداخلية والخارجية الدقيقة لمنتجك المقولب من اللب (الوعاء، والصينية، والصندوق، والكوب). تتضمن الخيارات خراطيش مفرغة ذات فتحات مثقوبة بدقة لتحقيق قوة إمساك متساوية، أو مشابك ميكانيكية، أو حوامل مخصصة مطبوعة ثلاثية الأبعاد.
- مادة لاعبا اساسيا: قابلة للتخصيصاختيار المواد (الألومنيوم، الفولاذ المقاوم للصدأ، المغلفة بـ PTFE، أو الأسيتال) للتوافق مع الطلاءات المسببة للتآكل أو التجفيف بدرجة حرارة عالية.
- تخصيص نظام الاستغناء:اختيار طرق التوزيع بما في ذلك مضخات الحقن الدقيقة للبحث والتطوير ذات الحجم المنخفض، وصمامات الملف اللولبي للتوزيع في الوقت المناسب، أو المصفوفات متعددة الفوهات لأنماط الطلاء المعقدة.
- نطاق السرعة والتحكم: قابلة للتخصيصالسرعة القصوى (تصل إلى 15000 دورة في الدقيقة) وملفات تعريف التسارع لمتطلبات الطلاء المتخصصة.
- تسجيل البرامج والبيانات:ميزات البرامج المخصصة، وبرمجة الوصفات متعددة الخطوات، وخيارات تصدير البيانات (USB، وEthernet، وModbus) للتكامل في أنظمة التشغيل الآلي للمختبر.
- الغرفة والضميمة: قابلة للتخصيصحجم الغرفة لاستيعاب المنتجات الأكبر حجمًا، أو العبوات المتخصصة مع التحكم في بخار المذيبات، أو تطهير الغاز الخامل، أو تنظيم الرطوبة.
- تكامل التجفيف: قابلة للتخصيصالتكامل مع سخانات الأشعة تحت الحمراء الاختيارية في الموقع، أو منافيخ الهواء الساخن، أو مصابيح المعالجة بالأشعة فوق البنفسجية للتجفيف الفوري بعد الدوران.
- مستوى الأتمتة:من وحدات المختبر اليدوية بالكامل إلى الأنظمة شبه الأوتوماتيكية مع التوزيع الآلي والتحكم في الدورة.
- بناء المواد:اختيار الفولاذ المطلي بالمسحوق القياسي أوقابل للتخصيصهيكل من الفولاذ المقاوم للصدأ (SUS 304) للبيئات الرطبة أو تطبيقات غرف الأبحاث.
الميزات الرئيسية
- التحكم الدقيق في الدوران:محرك بدون فرشاة عالي عزم الدوران مع دقة سرعة ±1% وتسارع قابل للبرمجة يضمن تطبيق طلاء موحد وقابل للتكرار
- التصميم الذي يركز على البحث والتطوير:تتيح إمكانيات برمجة الوصفات وتسجيل البيانات متعددة الخطوات للباحثين استكشاف معلمات الطلاء وتوثيقها بشكل منهجي
- تركيبات متعددة الاستخدامات: قابلة للتخصيصتحمل خراطيش وتركيبات التفريغ أشكال اللب ثلاثية الأبعاد المعقدة بشكل آمن، مما يضمن تحديد الموقع المثالي أثناء دورة الدوران
- الحد الأدنى من هدر المواد:يعد التوزيع الدقيق بكميات صغيرة مثاليًا لمواد الطلاء باهظة الثمن أو التجريبية، مما يقلل بشكل كبير من تكاليف البحث والتطوير
- واجهة سهلة الاستخدام:تسمح شاشة HMI البديهية التي تعمل باللمس والمزودة بتخزين الوصفات بالاستدعاء السريع للمعلمات المحسنة لمختلف المنتجات
- البصمة المدمجة:يوفر التصميم الموضوع على سطح الطاولة مساحة قيمة للمختبر أو مساحة الإنتاج
- بناء قوي وآمن:تم تصميمه من أجل المتانة مع حاويات متشابكة للسلامة، واحتواء الانسكابات، وميزات التوقف في حالات الطوارئ
- نمطية مقاومة للمستقبل:تسمح البنية المعيارية بإجراء ترقيات وتحديثات لاحقةالتخصيصمع تطور الاحتياجات البحثية
- سهولة التنظيف:تعمل مكونات مسار السوائل القابلة للإزالة وأسطح الحجرة الناعمة على تبسيط عملية التنظيف بين مواد الطلاء المختلفة
الدعم والخدمات
- الاستشارة الفنية قبل البيع:نقوم بتحليل عينات منتجاتك المحددة ومتطلبات الطلاء وأهداف البحث لاقتراح الأمثلحسب الطلبتصميم النظام
- اختبار العينة:أرسل لنا منتجاتك المقولبة ومواد الطلاء لتطوير العملية وعرضها في مختبر التطبيقات الخاص بنا
- المساعدة في تصميم التركيبات:يعمل فريقنا الهندسي مع نماذج CAD ثلاثية الأبعاد أو العينات المادية لإنشاء حل التثبيت المثالي
- التثبيت والإعداد:يتوفر دليل التثبيت التفصيلي ودعم الإعداد عن بعد والتشغيل في الموقع عند الطلب
- التدريب الشامل:تدريب المشغلين القائم على الفيديو والدليل الذي يغطي تشغيل الماكينة، وبرمجة الوصفات، وتغيير التركيبات، والصيانة الروتينية
- ضمان:ضمان لمدة 12 شهرًا على قطع الغيار والعمالة، مع توفر خيارات الضمان الممتد
- الدعم عن بعد:دعم فني عبر الإنترنت على مدار 24 ساعة طوال أيام الأسبوع عبر الهاتف أو البريد الإلكتروني أو الواتساب أو مكالمة الفيديو
- خدمة قطع الغيار:ضمان توافر قطع الغيار الأصلية للتسليم السريع (2-5 أيام عبر البريد الجوي)
التعبئة والشحن
- التعبئة:يتم تعبئة النظام بشكل آمن كوحدة مجمعة بالكامل في صندوق من الورق المقوى المعزول بالرغوة أوبحجم مخصصصندوق خشبي مقوى للتصدير، مع طبقة حماية على جميع الأسطح الحساسة. جميع الصناديق مقاومة للماء ومتوافقة مع ISPM-15.
- الملحقات المتضمنة:يتم تضمين جميع الكابلات اللازمة والأدوات الأساسية ومجموعة أدوات بدء تشغيل المواد الاستهلاكية (الحقن والأنابيب) ودليل البدء السريع والدليل الرقمي الكامل.
- شحن:
- ميناء التحميل:شنتشن / قوانغتشو، الصين (حسب طلب العميل)
- مهلة:النماذج القياسية: 15-25 يوم عمل؛حسب الطلبالأنظمة (مع تركيبات مخصصة): 25-35 يوم عمل بعد الموافقة على التصميم
- طريقة الشحن:متاح عن طريق البحر (FCL/LCL)، أو الشحن الجوي، أو البريد السريع (DHL، FedEx، UPS)
- شروط الشحن:فوب، سيف، كنف، دو، دب -قابل للتخصيصبناء على موقعك
- التوثيق:يتم توفير الفاتورة التجارية وقائمة التعبئة وبوليصة الشحن ودليل المستخدم وإعلان CE (إن أمكن).
الأسئلة المتداولة
Q1: هل يمكن لآلة الطلاء الدورانية ذات المحطة الواحدة التعامل مع منتجات اللب ذات الأشكال غير المنتظمة مثل الأوعية العميقة أو الصواني المعقدة؟
ج: نعم بالتأكيد. هذه هي وظيفتها الأساسية. المفتاح هو أتركيبات فراغ مخصصةمصمم خصيصًا للحفاظ على هندسة القالب ثلاثي الأبعاد الفريدة الخاصة بك بشكل آمن أثناء الدوران عالي السرعة. تعمل عملية الطلاء الدوار على تغطية جميع الخطوط الداخلية بشكل فعال، بما في ذلك الزوايا العميقة والجدران الجانبية.
س 2: ما هو نطاق سمك الطلاء النموذجي الذي يمكن تحقيقه؟
ج: يعتمد سمك الطلاء على عدة عوامل بما في ذلك لزوجة المادة، وسرعة الدوران، ومحتوى المواد الصلبة. عادة، يمكن للنظام تحقيق أفلام موحدة من1 إلى 50 ميكرون. سيحدد تطوير العملية باستخدام هذا الجهاز المعلمات الدقيقة المطلوبة للسمك المستهدف.
س3: كيف يمكنني تنظيف النظام بين مواد الطلاء المختلفة؟
ج: تم تصميم مسار السوائل لسهولة التنظيف. يستخدم نظام التوزيع مكونات يمكن التخلص منها أو يمكن تنظيفها بسهولة (مثل المحاقن والأنابيب)، ويتم تنظيف سطح التركيب/ظرف الظرف بالمسح. إجراءات التنظيف التفصيلية موضحة في دليل المستخدم.
س 4: هل الآلة مناسبة لطلاءات البوليمر الحيوي ذات الأساس المائي؟
ج: بالتأكيد. يتوافق النظام مع مجموعة واسعة من الطلاءات بما في ذلك التركيبات ذات الأساس المائي والمذيبات والبوليمر الحيوي. بالنسبة للطلاءات ذات الأساس المائي، يعد التحكم في سرعة التجفيف (أحيانًا عبر غطاء بخار اختياري أو التجفيف في الموقع) جزءًا مهمًا من تطوير العملية.
س5: هل يمكنني تصدير بيانات العملية للتوثيق والتحليل؟
ج: نعم. تشتمل معظم الطرز على منفذ USB أو اتصال Ethernet لتصدير وصفات التشغيل وبيانات الأداء الفعلي (السرعة مقابل الوقت) لتوثيق وتحليل البحث والتطوير الشامل.
س 6: كيف يمكنني إنشاء تركيبات لشكل اللب الفريد الخاص بي؟
ج: يمكننا تصميم وتصنيع التركيبات بناءً على نموذج CAD ثلاثي الأبعاد أو العينة المادية. ما عليك سوى إرسال مواصفات منتجك إلينا، وسيقوم فريقنا الهندسي بتطوير المنتجحسب الطلبعقد الحل. وبدلاً من ذلك، غالبًا ما يمكن تكييف ظرف التفريغ القياسي باستخدام وسادات ناعمة أو إدخالات مخصصة.
س7: ما هي المهلة الزمنية النموذجية لنظام مزود بتركيبات مخصصة؟
ج: عادة ما تكون المهلة الزمنية للنظام القياسي من 15 إلى 25 يوم عمل. إضافة أتركيبات مصممة خصيصايضيف عادةً 10-15 يومًا للتصميم والتصنيع والاختبار.
س8: ما هي فترة الضمان؟
ج: الضمان القياسي هو 12 شهرًا على قطع الغيار والعمالة. لا يتم تغطية العناصر الاستهلاكية (المحاقن والأنابيب والمرشحات). تتوفر خيارات الضمان الممتد عند الطلب.
س9: هل تقدمون التدريب للمشغلين؟
ج: نعم. نحن نقدم مواد تدريبية تعتمد على الفيديو وجلسات تدريبية مباشرة عبر الإنترنت. التدريب في الموقع متاح أيضًا بتكلفة إضافية.
س10: هل يمكن استخدام هذه الآلة للطلاء الخارجي أيضًا؟
ج: على الرغم من أن الماكينة مُحسّنة للطلاء الداخلي، إلا أنها يمكنها أيضًا طلاء الأسطح الخارجية باستخدام أداة تثبيت تحمل المنتج من الداخل. يرجى مناقشة متطلباتك المحددة مع مهندسينا للحصول على أحسب الطلبحل.
