آلة طلاء ذات محطة واحدة للصناعة والتنمية - سرعة قابلة للبرمجة 100-10,000 دورة في الدقيقة مع إصلاحات قابلة للتخصيص لتطوير الصيغ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001/CE |
| رقم الموديل: | أوسم-XT-400 |
| الوثيقة: | Single-station spin coating...on.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 45 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| طريقة الطلاء: | طلاء تدور | طريقة التغذية: | أسفل، جانب اختياري |
|---|---|---|---|
| كفاءة الطلاء: | كفاءة عالية | حزام كتي: | 1/2/3 |
| استهلاك الطاقة: | حوالي 3-5 كيلو واط | سرعة الطلاء: | 40s |
| نظام التحكم: | التحكم PLC مع واجهة شاشة تعمل باللمس | اتجاه السير: | من اليسار إلى اليمين |
| إبراز: | آلة طلاء بالدوران أحادية المحطة لتشكيل اللب,آلة طلاء بالدوران قابلة للبرمجة 100-10000 دورة في الدقيقة,آلة طلاء لتطوير وابتكار علب وجبات اللب |
||
منتوج وصف
آلة الطلاء ذات المحطة الواحدة للصندوق الخضري
سرعة قابلة للبرمجة 100-10,000 دورة في الدقيقة مع إصلاحات قابلة للتخصيص لتطوير الصيغ
تكوين خط الإنتاج
هذا النظام المستقل لمركز واحد لتغطية الدوران هو وحدة صغيرة ومتكاملة مصممة للتشغيل المرن. يتضمن تركيب خط الإنتاج القياسي:
- محطة تحميل يدوية أو شبه أوتوماتيكية:من أجل وضع منتجات القماش المنسوجة على مصباح الدوران

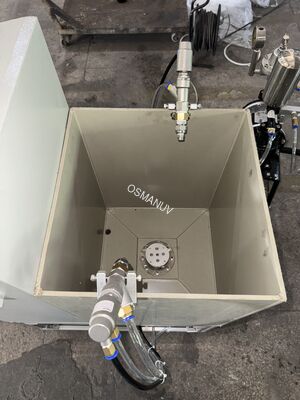

- غرفة طلاء الدوران ذات المحطة الواحدة:قلب النظام ، يحتوي على شاك تدوير قابل للبرمجة مع مصباح قابلة للتخصيص وغرفة السلامة
- نظام تسليم الطلاء الدقيق:مضخة حقنة أو صمام الكهربائي لتنفيذ طبقة ملصقة دقيقة ذات حجم صغير
- غطاء البخار المذيب/المشبع اختياري:للسيطرة على سرعة التجفيف والتعرض للمذيب أثناء تطوير الطلاء
- وحدة التحكم بشاشة اللمس:واجهة HMI بديهية لبرمجة وصفات الدوران وتخزين المعلمات والتحكم في عملية الطلاء
- وحدة تجفيف في الموقع الاختيارية:مصباح IR متكامل أو فوهة الهواء الساخن للتجفيف الفوري بعد الدوران
يمكن دمج النظام في سير عمل المختبر مع حاملات القالب المخصصة في المجموعة العليا ومعاقلات الصقيع في المجموعة السفلية.يمكن أن تكون مقترنة مع أنظمة التغذية والتفريغ التلقائية.
وصف المنتج
معدات الطلاء ذات المحطة الواحدة هي نظام دقيق مصمم خصيصا لتطبيق طبقات وظيفية موحدة على الأسطح الداخلية لحاويات الوجبات المصنوعة من الخضرواتمثل الأوعية، الأطباق، الصناديق، صناديق الغداء، والأكواب. هو الحل المثالي للبحث والتطوير، النموذج الأولي، وإنتاج دفعات صغيرة، وتحسين صيغة الطلاء.
تستخدم الآلة تكنولوجيا التغطية المتقدمة: يتم الاحتفاظ بمنتج صبغ الخبز بشكل آمن على مصباح مصمم خصيصًا أو محرك فراغ داخل غرفة التغطية.نظام التوزيع الدقيق يطبق كمية مسؤولة من الطلاء (على أساس الماء، البوليمر الحيوي، أو طبقة الحاجز) على السطح الداخلي للمنتج.والقوة الطائرة المركزية التي يتم إنشاؤها تنتشر الطلاء بالتساوي عبر جميع الهندسة الداخلية المعقدة، بما في ذلك الزوايا العميقة والجدران الجانبية، وخلق حاجز سلس، خالية من ثقوب الدبابيس.
هذه العملية تضمن:
- التغطية الكاملة:حتى على الأشكال الثلاثية الأبعاد المعقدة مع التجاويف والخفضات
- التحكم الدقيق:يمكن التحكم بدقة في وزن الطلاء وسماكه (عادة ما يكون 1-50 ميكرون)
- الحد الأدنى للنفايات:يتم فصل الطلاء الزائد ويمكن جمعه وإعادة تدويره ، مما يقلل بشكل كبير من استهلاك المواد
تم تصميم النظام للتركيب على المقعد أو على الأرض ويمكن تخصيصه بالكامل للتعامل مع أشكال المنتجات والأحجام ومواد الطلاء المختلفة.
المعلمات التقنية
الجدول التالي يحدد مواصفات لنماذج طلاء الدوران القياسية ذات المحطة الواحدة لدينا. تخصيص واسع المدى متاح لتلبية أبعاد المنتج الفريدة الخاصة بك،ومتطلبات البحث والتطوير أو الإنتاج.
| المعلم | نموذج البحث والتطوير (مثل OSM-XT-450T) | نموذج الدقة (مثل OSM-XT-400T) | خيارات التخصيص |
|---|---|---|---|
| نوع الجهاز | غطاء الدوران على قمة المقاعد | محطة واحدة قائمة على الأرض | قابلة للتخصيصعامل الشكل |
| نطاق سرعة الدوران | 100 - 10000 دورة في الدقيقة | 100 - 6000 دورة في الدقيقة | قابلة للتخصيصنطاق السرعة (حتى 15000 دورة في الدقيقة) |
| دقة السرعة | ± 1% من القيمة المحددة | ± 1% من القيمة المحددة | خيارات الخدمة عالية الدقة المتاحة |
| التسارع | 100 - 20,000 دورة في الثانية | معدلات المنصة القابلة للبرمجة | قابلة للتخصيصملامح التسارع |
| خطوات قابلة للبرمجة | ما يصل إلى 10 خطوات لكل وصفة | ملفات تعدد الخطوات (التوزيع، الانتشار، الدوران، الجاف) | قابلة للتخصيصتعقيد الوصفة |
| التركيب / حجم الشوك | القياسية للقوالب التي يصل قطرها إلى 150 ملم. | القياسية للقوالب التي يصل قطرها إلى 200 ملم. | قابلة للتخصيص بالكاملإلى هندسة المنتج الخاص بك |
| نوع الأجهزة | عجلة الفراغ (القياسية) | مشبك فراغ أو ميكانيكي | قابلة للتخصيصطريقة الاحتفاظ (فراغ، ميكانيكية، طباعة ثلاثية الأبعاد مخصصة) |
| الحد الأقصى لارتفاع المنتج/عمق | ما يصل إلى 100 ملم (القياسية) | ما يصل إلى 150 ملم (القياسية) | قابلة للتخصيصعمق الغرفة للمنتجات العالية |
| طريقة إعطاء الطلاء | حقنة يدوية / مضخة حقنة آلية | صمام الكهربائي الدقيق / مضخة الحقنة | قابلة للتخصيصنظام التوزيع (المحقن، الرذاذ، الصمام المؤقت) |
| أقصى درجة من لزجة الطلاء | ما يصل إلى 1000 cP (المعيار) | ما يصل إلى 1000 cP (المعيار) | قابلة للتخصيصلمستحضرات طلاء عالية اللزوجة |
| واجهة التحكم | شاشة لمسة رقمية مع تخزين الوصفات | واجهة HMI 7 بوصات مع تخزين وصفات (20 + برامج) | قابلة للتخصيصالبرمجيات، تسجيل البيانات، تصدير USB |
| تسجيل البيانات | تصدير USB اختياري | تصدير USB/Ethernet القياسي | قابلة للتخصيصجمع البيانات من أجل وثائق البحث والتطوير |
| إمدادات الطاقة | 110 فولت/220 فولت، 50/60 هرتز (مرحلة واحدة) | 220 فولت، 50/60 هرتز (مرحلة واحدة) | قابلة للتخصيصإلى الجهد المحلي |
| البصمة (حوالي) | 400 ملم × 500 ملم (مساحة المقاعد) | 600 ملم × 600 ملم (مساحة المقاعد) | قابلة للتخصيصالتخطيط |
| ميزات السلامة | غطاء شفاف متداخل | حجرة أمان مغلقة | قابلة للتخصيصقفلات الأمان |
التطبيقات
هذه المعدات ذات المحطة الواحدة للطلاء المنعطف مثالية لمجموعة واسعة من التطبيقات في صناعة صناعة الخلية:
- البحث والتطوير وتطوير صياغة الطلاء:اختبار طلاءات جديدة على أساس الماء أو البوليمر الحيوي أو الحاجز على أساسات الخضار لتحسين اللزوجة والتماسك والتغطية
- إنتاج النماذج الأولية والعينات:إنشاء عينات مغلفة لعروض العملاء والتجارب الميدانية واختبارات السوق قبل الإنتاج الكامل
- إنتاج الدفعات الصغيرة:تصنيع كميات محدودة من منتجات الخضروات المعلبة المميزة أو ذات القيمة العالية، مثل حاويات الأغذية الممتازة، وتغليف مستحضرات التجميل، أو المضافات الصناعية
- تحسين معايير العملية:تحديد سرعة الدوران المثلى وحجم التوزيع والتسارع ووقت التجفيف لأشكال منتجات جديدة
- مراقبة الجودة والاختبار:تقييم أداء الطلاء (مقاومة الماء، المقاومة للزيت، المقاومة للحرارة التي تتجاوز 100 درجة مئوية) على العينات النهائية
- مؤسسات التعليم والبحث:دعم البحوث الأكاديمية في التغليف المستدام والطلاء الوظيفي
خيارات التخصيص
نحن نفهم أن كل منتج و هدف بحثي فريد لذلك أنظمة طلاء الدوران بمحطة واحدة قابلة للتخصيص
- تصميم التركيب المخصص:نحن نصمم ونصنع الأجهزة المخصصة لهيومتري الداخلية والخارجية الدقيقة لمنتجك المحدد المصنوع من الخزف (الصحن، الصحن، الصندوق، الكأس).الخيارات تشمل أجهزة الفراغ مع ثقوب الحفر الدقيقة حتى قوة الاحتفاظ، مشابك ميكانيكية، أو حاملات مطبوعة ثلاثية الأبعاد مخصصة
- مادة الأثاث: قابلة للتخصيصاختيار المواد (الألومنيوم، الفولاذ المقاوم للصدأ، مطبقة بـ PTFE) من أجل التوافق مع الطلاء التآكل أو التجفيف في درجات الحرارة العالية
- تخصيص نظام التوزيع:اختيار طرق التوزيع بما في ذلك مضخات حقن الدقة للبحث والتطوير منخفضة الحجم ، صمامات السولينويد للتوزيع في الوقت المحدد ، أو حتى مجموعات متعدد الفوهات لأنماط الطلاء المعقدة
- نطاق السرعة والتحكم: قابلة للتخصيصالحد الأقصى للسرعة (حتى 15000 دورة في الدقيقة) وملامح التسارع لمتطلبات الطلاء المتخصصة
- البرمجيات وتسجيل البيانات:ميزات البرمجيات المخصصة ، وبرمجة وصفات متعددة الخطوات ، وخيارات تصدير البيانات (USB ، Ethernet ، Modbus) لدمجها في أنظمة أتمتة المختبرات
- الغرفة والحجرة: قابلة للتخصيصحجم الغرفة لاستيعاب المنتجات الكبيرة، أو الحجرات المتخصصة مع التحكم في بخار المذيب، التطهير الغاز الخامل أو تنظيم الرطوبة
- دمج الجفاف: قابلة للتخصيصالاندماج مع سخانات الأشعة تحت الحمراء في الموقع الاختيارية أو مروحة الهواء الساخن أو مصابيح التجفيف فوق البنفسجية للتجفيف الفوري بعد الدوران
- مستوى الأتمتة:من وحدات المختبر اليدوية بالكامل إلى أنظمة شبه أوتوماتيكية مع التوزيع الآلي والتحكم في الدورة
- البناء المادي:اختيار الصلب المعيار المغطى بالمسحوق أوقابلة للتخصيصالبناء من الفولاذ المقاوم للصدأ (SUS 304) للبيئات الرطبة أو تطبيقات الغرف النظيفة
الخصائص الرئيسية
- تحكم الدقة في الدوران:محرك عزم دوران عالي بدقة سرعة ± 1٪ وتسارع قابلة للبرمجة يضمن تطبيق طبقة ملونة متكررة ومتساوية
- التصميم الذي يركز على البحث والتطوير:إمكانية برمجة وصفات متعددة الخطوات وتسجيل البيانات تسمح للباحثين باستكشاف وتوثيق معايير الطلاء بشكل منهجي
- إصلاحات متعددة الاستخدامات: قابلة للتخصيصأجهزة التفريغ والإصلاحات تحمل بشكل آمن أشكال البولب ثلاثية الأبعاد المعقدة ، مما يضمن وضع مثالي أثناء دورة الدوران
- الحد الأدنى لنفايات المواد:التوزيع الدقيق للكميات الصغيرة مثالي لمواد الطلاء باهظة الثمن أو التجريبية ، مما يقلل بشكل كبير من تكاليف البحث والتطوير
- واجهة سهلة الاستخدام:جهاز التشغيل اللاسلكي الملموس مع تخزين الوصفة يسمح بالذكاء السريع للمعلمات المُحسّنة للمنتجات المختلفة
- بصمة صغيرة:تصميم المقاعد يوفّر مساحة قيمة في المختبرات أو الإنتاج
- بناء صلب وآمن:بنيت للاستمرارية مع الحجوزات آمنة متقاطعة، احتواء التسرب، وميزات وقف الطوارئ
- التشكيلات المستقبلية:تسمح الهندسة المعمارية الوحيدة بتحديثات لاحقة وتخصيصها مع تطور احتياجات البحث
الدعم والخدمات
- الاستشارات التقنية قبل البيعنقوم بتحليل عينات المنتج الخاصة بك، متطلبات الطلاء، وأهداف البحث لتقديم اقتراح تصميم نظام مخصص المثلى
- اختبار العينات:أرسل لنا منتجاتك المصنوعة من الخلية ومواد الطلاء لتطوير العملية وإثباتها في مختبر التطبيق لدينا
- التثبيت والإعداد:دليل تثبيت مفصل، دعم التثبيت عن بعد، وتشغيل الموقع متاح عند الطلب
- تدريب شامل:تدريب المشغل على أساس الفيديو واليدوي الذي يغطي تشغيل الآلة وبرمجة الوصفات وتغيير الأجهزة والصيانة الروتينية
- الضمان:ضمان لمدة 12 شهرًا على الأجزاء والعمالة ، مع خيارات ضمان موسعة متاحة
- الدعم عن بعد:دعم فني على الإنترنت على مدار الساعة عبر الهاتف أو البريد الإلكتروني أو مكالمة فيديو
- خدمة قطع الغيارالتوافر المضمون لقطع الغيار الأصلية للتسليم السريع
التعبئة والشحن
- التعبئة:يتم تعبئة النظام بأمان كوحدة مجمعة بالكامل في صندوق من الورق المقوى المعزول بالرغوة أو صندوق خشبي معزز للتصدير بحجم مخصص ، مع فيلم وقائي على جميع الأسطح الحساسة
- تتضمن الملحقاتجميع الكابلات اللازمة، والأدوات الأساسية، ومجموعة البداية الاستهلاكية، دليل بدء سريع، ويدليل رقمي كامل
- الشحن:
- ميناء التحميل:شنتشن / قوانغتشو، الصين (حسب طلب العميل)
- وقت التنفيذ:النماذج القياسية: 30-45 يوما ؛ أنظمة مخصصة: تعتمد على المشروع بعد تجميد التصميم
- طريقة الشحن:متاحة عن طريق البحر (FCL/LCL) ، الشحن الجوي، أو البريد السريع
- شروط الشحن:FOB، CIF، CNF، DDU - قابلة للتخصيص بناءً على موقعك
الأسئلة الشائعة
السؤال 1: هل يمكن لهذه المحطة الواحدة أن تتعامل مع المنتجات المصنوعة من اللبوب ذات الشكل غير المنتظم مثل الأطباق العميقة أو الصحنات المعقدة؟
الجواب: نعم، بالتأكيد. هذه هي وظيفتها الرئيسية. المفتاح هو عدادات فراغ مخصصة مصممة خصيصا للحفاظ على هندسة القالب ثلاثي الأبعاد الفريدة بشكل آمن خلال دوران عالية السرعة.عملية طلاء الدوران تغطي بشكل فعال جميع الخطوط الداخلية، بما في ذلك الزوايا العميقة والجدران الجانبية.
س2: ما هو النطاق النموذجي لسمك الطلاء الذي يمكن تحقيقه؟
ج: تعتمد سمك الطلاء على العديد من العوامل بما في ذلك لزجة المادة وسرعة الدوران ومحتوى المواد الصلبة. عادةً ما يمكن للنظام تحقيق أفلام موحدة من 1 إلى 50 ميكرون.تطوير العملية باستخدام هذه الآلة سوف تحدد المعلمات الدقيقة المطلوبة لسمك الهدف الخاص بك.
س3: كيف أقوم بتنظيف النظام بين مواد الطلاء المختلفة؟
ج: تم تصميم مسار السائل لسهولة التنظيف. يستخدم نظام التوزيع مكونات قابلة للتخلص منها أو قابلة للتنظيف بسهولة (مثل الحقن والأنابيب) ، ويتم تنظيف سطح الجهاز / القرص.يتم وصف إجراءات التنظيف التفصيلية في دليل المستخدم.
السؤال 4: هل الآلة مناسبة لطلاء البوليمر الحيوي على أساس الماء؟
الجواب: بالتأكيد. النظام متوافق مع مجموعة واسعة من الطلاءات بما في ذلك المياه القائمة، القائمة على المذيب، والتركيبات البيوليمرية.التحكم في سرعة التجفيف (في بعض الأحيان عن طريق غطاء البخار الاختياري) هو جزء مهم من تطوير العملية التي تجري على الآلة.
س5: هل يمكنني تصدير بيانات العملية للتوثيق والتحليل؟
ج: نعم. تتضمن معظم النماذج منفذ USB أو اتصال Ethernet لتصدير وصفات التشغيل وبيانات الأداء الفعلية (السرعة مقابل الوقت) للتوثيق والتحليل الشامل للبحث والتطوير.
السؤال 6: كيف يمكنني إنشاء مصباح لشكلي الفريد المصنوع من اللبنان؟
ج: يمكننا تصميم وتصنيع الأجهزة الملائمة على أساس نموذج 3D CAD أو عينة مادية. ببساطة أرسل لنا مواصفات المنتج الخاص بك،وفريقنا الهندسي سيقوم بتطوير حل مخصصبدلاً من ذلك ، يمكن تكييف شاك الفراغ القياسي في كثير من الأحيان مع وسائد ناعمة أو إدراجات مخصصة.
السؤال 7: ما هو الوقت النموذجي للقيام بنظام مع مصباح مخصص؟
ج: عادةً ما يكون وقت التوصيل لنظام قياسي 30-45 يومًا. عادةً ما يضيف إضافة مصباح مصمم خصيصًا 2-4 أسابيع للتصميم والتصنيع والاختبار.
