نفق التجفيف بالأشعة تحت الحمراء عالي السرعة لتصميم الخلية مع تجفيف مستمر متعدد الطبقات يصل إلى 30 مترًا في الدقيقة والعرض والطول القابل للتخصيص

نفق التجفيف بالأشعة تحت الحمراء عالي السرعة لتصميم الخلية مع تجفيف مستمر متعدد الطبقات يصل إلى 30 مترًا في الدقيقة والعرض والطول القابل للتخصيص
نفق تجفيف بالأشعة تحت الحمراء عالي السرعة لتشكيل اللب نظرة عامة على المنتج تم تصميم خط إنتاج التجفيف بالأشعة تحت الحمراء هذا للتجفيف والمعالجة السريعة والموفرة للطاقة للطلاءات المائية أو المذيبة أو القابلة للمعالجة بالأشعة فوق البنفسجية المطبقة على أدوات المائدة والتعبئة والتغليف المصنوعة من لب القو...
مكان المنشأ:الصين
اسم العلامة التجارية:OSMANUV
شهادة:ISO9001
رقم الموديل:مواصفة
الحد الأدنى لكمية الطلب:1 مجموعة
سعر:قابل للتفاوض
سمات المنتج المخصصة
إبراز

متعدد الطبقات التجفيف المستمر نفق التجفيف بالأشعة تحت الحمراء

,

آلة تجفيف بالأشعة تحت الحمراء تصل إلى 30 م/دقيقة

,

نظام تجفيف بالأشعة تحت الحمراء للعرض والطول قابل للتخصيص

الجهد االكهربى:
220V ، 380V ، 380V/220V ، 220V/380V ، 380V/50Hz
حالة:
جديد
خدمة ما بعد البيع المقدمة:
المهندسون المتاحون لآلات الخدمة في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت ، دعم الطرف الث
يكتب:
آلة طلاء
الصف التلقائي:
آلي، نصف آلي، يدوي، أخرى
نوع مدفوعة:
الكهربائية ، الأخرى ، الميكانيكية
مواد التعبئة والتغليف:
خشب
ضمان:
1 سنة
وصف المنتج

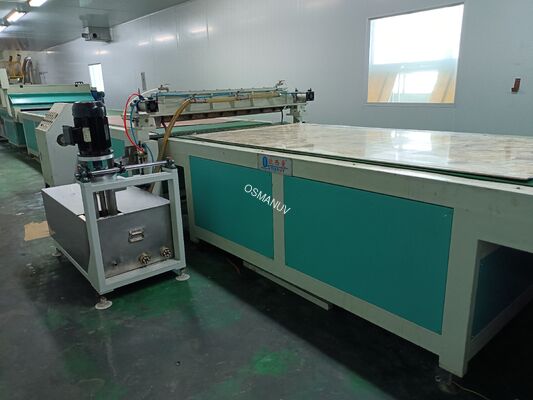

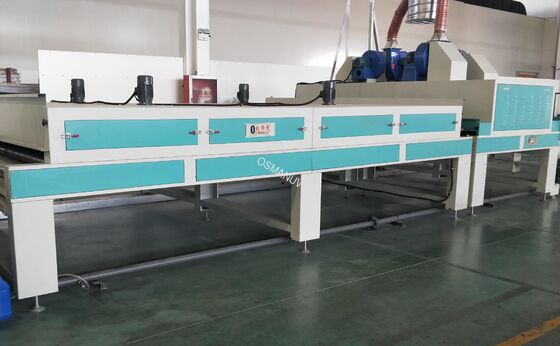

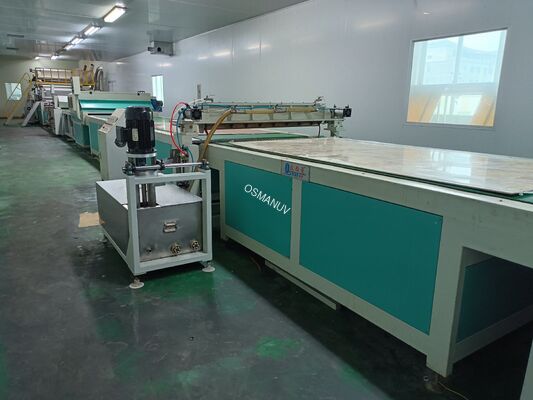

نفق تجفيف بالأشعة تحت الحمراء عالي السرعة لتشكيل اللب
نظرة عامة على المنتج

تم تصميم خط إنتاج التجفيف بالأشعة تحت الحمراء هذا للتجفيف والمعالجة السريعة والموفرة للطاقة للطلاءات المائية أو المذيبة أو القابلة للمعالجة بالأشعة فوق البنفسجية المطبقة على أدوات المائدة والتعبئة والتغليف المصنوعة من لب القوالب. يستخدم النظام باعثات الأشعة تحت الحمراء متوسطة الموجة أو قصيرة الموجة لنقل الحرارة مباشرة إلى سطح الطلاء والركيزة، مما يسرع بشكل كبير من تبخر الماء وتفاعلات التشابك.

على عكس طرق التجفيف بالهواء الساخن التقليدية التي تسخن الهواء المحيط، يوفر التجفيف بالأشعة تحت الحمراء نقلًا مباشرًا للطاقة إلى المنتج - مما يحقق تخفيضات في وقت التجفيف بنسبة 25-90٪ وتوفيرًا في الطاقة يصل إلى 20-30٪ مقارنة بطرق الحمل الحراري. تصل الأشعة تحت الحمراء قصيرة الموجة إلى طاقتها الكاملة في 1-2 ثانية دون تأخير في التسخين المسبق، مما يقلل من استهلاك الطاقة في وضع الخمول.

بالنسبة للمنتجات ذات الأشكال المعقدة ذات التجاويف العميقة أو السماكات المتغيرة، يمكن تجهيز النظام بـقابلة للتخصيصتركيبات دوارة أو منصات مائلة أو تخطيطات باعثات موضوعة بشكل استراتيجي لضمان توزيع موحد للحرارة عبر جميع الأسطح - مما يمنع البقع الرطبة والتشوه وعيوب السطح.

المواصفات الفنية
المعلمة المواصفات / النطاق خيارات التخصيص
تقنية التسخين باعثات قصيرة الموجة (0.8-1.2 ميكرومتر) / متوسطة الموجة (2.0-2.5 ميكرومتر) / الأشعة تحت الحمراء البعيدة قابلة للتخصيصاختيار الطول الموجي
طاقة التسخين 30 - 90 كيلو واط (وحدات معيارية)؛ تصل إلى 120 كيلو واط للأنظمة متعددة الطبقات قابلة للتخصيصبزيادات 5-10 كيلو واط
طول غرفة التجفيف 2.2 - 8.0 متر (قياسي)؛ تصل إلى 20 مترًا للخطوط واسعة النطاق قابلة للتخصيصأطوال (2-20 مترًا)
عرض العمل الفعال 200 - 2600 ملم قابلة للتخصيصلعرض الناقل
نطاق درجة الحرارة درجة حرارة الغرفة - 200 درجة مئوية (تحكم PID مستقل عن المنطقة) قابلة للتخصيصملفات تعريف درجة الحرارة
توحيد درجة الحرارة ±5 درجة مئوية عبر عرض الحزام (مع مساعدة دوران الهواء الساخن) محسّن عبر تخطيط الباعثتخصيص
وقت الاستجابة 1-2 ثانية (قصيرة الموجة) يعتمد على التكنولوجيا
سرعة الناقل 0.3 - 30 مترًا في الدقيقة (قابل للتعديل بواسطة VFD) قابلة للتخصيصملفات تعريف السرعة
نوع حزام الناقل شبكة تفلون، شبكة فولاذية مقاومة للصدأ، كيفلر، أو حزام صلب قابلة للتخصيصاختيار مادة الحزام
قدرة التجفيف 200 - 1000+ قطعة/ساعة (يعتمد على المنتج) قابلة للتخصيصلكل تكوين منتج
الحد الأقصى لحجم المنتج (طول × عرض × ارتفاع) قابل للتخصيص حسب أبعاد المنتج قابلة للتخصيصتركيبات ونظام مناولة
عدد الطبقات 1 - 6 طبقات (تكوينات متعددة الطبقات) قابلة للتخصيصعدد الطبقات
أنواع الطلاء المتوافقة مائي، مذيب، قابل للمعالجة بالأشعة فوق البنفسجية قابلة للتخصيصلتركيبات محددة
نظام التحكم PLC مع واجهة HMI بشاشة تعمل باللمس، تخزين الوصفات قابلة للتخصيصبروتوكولات الأتمتة
مزود الطاقة 380 فولت / 400 فولت / 460 فولت، 50/60 هرتز، 3 مراحل قابل للتكوين وفقًا للمعايير الإقليمية
أبعاد الخط الإجمالية تقريبًا. 3000 - 20000 × 1800 - 3000 × 1800 ملم قابلة للتخصيصتخطيط وبصمة
ميزات السلامة حماية من درجة الحرارة الزائدة، إيقاف الطوارئ، أقفال الأمان، حماية من الإشعاع قابلة للتخصيصحسب متطلبات المصنع
الامتثال CE، ISO9001 شهادات إضافية متاحة
ملاحظة: جميع المعلمات الفنيةقابلة للتخصيصلتلبية متطلبات الإنتاج المحددة ومواصفات المنتج.
التطبيقات
  • أدوات المائدة الغذائية: تجفيف الطلاءات الحاجزة المائية على الأطباق والأوعية والصناديق القابلة للطي وصناديق الغداء وحوامل الأكواب - مما يضمن المعالجة السريعة والجودة المتسقة
  • صواني البيض وصواني المنتجات: تجفيف سريع لطلاءات تغليف الفاكهة والخضروات لإطالة العمر الافتراضي
  • تعبئة الإلكترونيات: تجفيف دقيق للطلاءات المضادة للكهرباء الساكنة على صواني أشباه الموصلات ولوحات الدوائر والأقراص الصلبة - مع الحفاظ على تفاوتات الاستواء
  • التعبئة الصناعية: تجفيف الطلاءات الواقية على واقيات الزوايا وحواف الحماية ودعامات المنصات
  • صواني الأجهزة الطبية: تجفيف متوافق مع غرف الأبحاث لتغليف الحاجز المعقم
  • تعبئة مستحضرات التجميل: بطانات وأرفف عرض من الألياف المقولبة الفاخرة - تجفيف الطلاءات الجمالية والوظيفية
  • القشرة والألواح الخشبية الرقيقة: تجفيف السطح قبل المعالجة النهائية أو تنشيط اللاصق

توافق المواد: مناسب لمختلف تركيبات اللب بما في ذلك ألياف الخيزران، قش القمح، لب قصب السكر، ولب الورق المعاد تدويره، معقابلة للتخصيصتعديلات المعلمات للتركيبات الليفية المختلفة، وسماكات المنتج، وأهداف محتوى الرطوبة.

الميزات الرئيسية
  • التجفيف السريع: طاقة الأشعة تحت الحمراء تسخن جزيئات الماء مباشرة داخل الطلاء والركيزة، مما يقلل وقت التجفيف بشكل كبير مقارنة بطرق الهواء الساخن التقليدية
  • تشغيل موفر للطاقة: نقل الحرارة المباشر يلغي هدر الطاقة من تسخين الهواء المحيط، مما يوفر ما يصل إلى 20-30٪ من الطاقة
  • استجابة فورية للتشغيل/الإيقاف: تصل الأشعة تحت الحمراء قصيرة الموجة إلى طاقتها الكاملة في 1-2 ثانية - لا يوجد تأخير في التسخين المسبق، مما يقلل من استهلاك الطاقة في وضع الخمول
  • معالجة لطيفة للركائز الحساسة للحرارة: توفر الأشعة تحت الحمراء قصيرة الموجة تسخينًا سطحيًا فعالًا دون تسخين قلب اللب بشكل مفرط، مما يمنع التشوه والتشوه
  • توحيد تجفيف فائق: تخطيط الباعث المصمم والتحكم في درجة الحرارة متعدد المناطق يحقق توحيدًا في درجة الحرارة ±5 درجة مئوية عبر عرض الحزام بالكامل
  • قدرة التجفيف في التجويف العميق: قابلة للتخصيصتركيبات دوارة وتوضع باعثات استراتيجي يضمن تغطية كاملة للأشكال المعقدة والتجاويف العميقة
  • تحكم ذكي PLC: واجهة HMI بشاشة تعمل باللمس مع تخزين الوصفات لأنواع المنتجات المختلفة وتركيبات الطلاء؛ مراقبة في الوقت الفعلي لدرجة الحرارة والطاقة وسرعة الناقل؛قابلة للتخصيصملفات تعريف التجفيف
  • تصميم متعدد المناطق: قابلة للتخصيصتكوينات مناطق تسمح بالتحكم المستقل في درجة الحرارة والطاقة للتجفيف الأمثل للمنتجات ذات السماكات المتغيرة
  • تكوين متعدد الطبقات: تصميم عمودي موفر للمساحة يزيد من مساحة التجفيف ضمن بصمة صغيرة - متاح من 1 إلى 6 طبقات
  • بناء معياري: يسهل التركيب والصيانة والترقيات المستقبلية؛ يدعمقابلة للتخصيصالتكامل مع خطوط الإنتاج الحالية
  • تتبع كامل للبيانات: تسجيل الدفعات لدرجات الحرارة وسرعة الناقل وإعدادات الطاقة للامتثال لمراقبة الجودة وتدقيق شهادات ISO
  • السلامة والامتثال: حماية مدمجة من درجة الحرارة الزائدة، إيقاف الطوارئ، أقفال الأمان؛ معتمد من CE و ISO9001
خيارات التخصيص
  • تكوين الباعث: قابلة للتخصيص اختيار الطول الموجي للأشعة تحت الحمراء (قصيرة الموجة، متوسطة الموجة، الأشعة تحت الحمراء البعيدة، أو باعثات الكربون)؛قابلة للتخصيصكثافة الطاقة والترتيب المكاني لمطابقة هندسة المنتج
  • غرفة التجفيف: قابلة للتخصيص طول الغرفة (2-20 مترًا)، العرض، عدد المناطق، وعدد الطبقات (1-6 طبقات) لملفات تعريف درجة الحرارة المثلى واستخدام المساحة
  • نظام الناقل: قابلة للتخصيص مواد الحزام (شبكة تفلون، كيفلر، شبكة فولاذية مقاومة للصدأ، حزام صلب)، ملفات تعريف السرعة، وتعديل ارتفاع الحزام
  • نظام مناولة المنتج: قابلة للتخصيص تركيبات - مغازل دوارة، منصات مائلة، أو أعشاش ناقل مخصصة للأشكال ثلاثية الأبعاد المعقدة
  • ملفات تعريف التسخين: قابلة للتخصيص دورات تجفيف قابلة للبرمجة (ملفات تعريف التدرج-النقع) لتركيبات الطلاء المختلفة وأهداف محتوى الرطوبة
  • مساعدة الهواء الساخن: قابلة للتخصيص دوران الهواء - إضافة مساعدة هواء ساخن قسري للتجاويف العميقة لتحسين التوحيد
  • واجهة التحكم: قابلة للتخصيص مستويات الأتمتة - يدوي، شبه آلي، أو آلي بالكامل مع تكامل MES/ERP
  • قسم التبريد: قابلة للتخصيص منطقة تبريد بالهواء القسري لتثبيت المنتجات قبل التكديس
  • تخطيط الخط: قابلة للتخصيص تكوين الخط - وضع مدمج للمساحة المحدودة أو ناقل ممتد للإنتاج واسع النطاق
  • توافق غرف الأبحاث: قابلة للتخصيص تكامل غرف الأبحاث - ISO 5 إلى ISO 8 مع ترشيح HEPA/ULPA
  • تكامل النظام: قابلة للتخصيص واجهات الإدخال/الإخراج للتكامل السلس مع معدات الطلاء الحالية، مكابس التشكيل، وأنظمة أتمتة المصنع
الدعم والخدمات
  • التركيب والتشغيل: إعداد ومعايرة وتكامل في الموقع بواسطة مهندسين ذوي خبرة (1-3 أسابيع في الموقع) معقابلة للتخصيصحزم دعم متاحة
  • تدريب شامل: تدريب عملي للمشغلين وموظفي الصيانة وموظفي البحث والتطوير - يشمل تدريبًا في الموقع لمدة 3-7 أيام
  • الضمان والصيانة: ضمان شامل لمدة عام واحد على باعثات الأشعة تحت الحمراء، PLC، وجميع الإلكترونيات؛قابلة للتخصيصعقود صيانة وقائية متاحة
  • الدعم عن بعد: استكشاف الأخطاء وإصلاحها عن بعد على مدار الساعة طوال أيام الأسبوع عبر مكالمة فيديو أو مراقبة إنترنت الأشياء مع وصول VPN إلى PLC للتشخيص في الوقت الفعلي، وتحديثات البرامج، وضبط المعلمات
  • تطوير العمليات: اختبار عينات مجاني وتطوير العمليات - أرسل منتجات اللب المقولبة الخاصة بك؛ نقدم تقرير تحسين كامل يتضمن معلمات التجفيف، وملفات تعريف درجة الحرارة، ونتائج الجودة
  • الاستشارات الفنية: استشارات فنية مجانية مدى الحياة وخدمات ترقية مستقبلية لاحتياجات الإنتاج المتطورة
  • دعم مدى الحياة: مساعدة فنية عبر الهاتف أو البريد الإلكتروني أو الدردشة عبر الإنترنت طوال عمر المعدات
التعبئة والشحن
  • التعبئة: معبأة بأمان في صناديق خشبية مقواة مع فيلم مضاد للصدأ ولفائف مقاومة للماء؛ المكونات الحساسة محمية بحشوة رغوية مخصصة
  • وقت التسليم القياسي: 30 - 45 يوم عمل بعد تأكيد الطلب للتكوينات القياسية
  • وقت التسليم المخصص: قابلة للتخصيص جداول تسليم - 50-70 يومًا للخطوط المخصصة بالكامل
  • الشحن: شحن عالمي عن طريق الشحن البحري؛ تتوفر شروط FOB / CIF
  • الوثائق: وثائق تصدير كاملة بما في ذلك الأدلة الفنية والمخططات الكهربائية وإعلان CE ونماذج الجمارك المقدمة
  • خيارات التخصيص: تتوفر صناديق تصدير، ووضع علامات مخصصة، ووثائق ميناء الوجهة، وتعليمات مناولة خاصة عند الطلب
أسئلة متكررة
س 1: ما هي سعة الإنتاج النموذجية لخط التجفيف بالأشعة تحت الحمراء هذا؟
تتراوح سعة الإنتاج من 200-1000+ قطعة في الساعة اعتمادًا على التكوين، وهندسة المنتج، وتركيبة الطلاء، وسرعة الناقل (0.3-30 مترًا في الدقيقة). التكوينات متعددة الطبقات (تصل إلى 6 طبقات) تزيد الإنتاجية بشكل كبير دون توسيع مساحة الأرضية. السعةقابلة للتخصيص بالكامل بناءً على حجم الإنتاج المستهدف وهندسة المنتج.
س 2: كيف يقارن التجفيف بالأشعة تحت الحمراء بالتجفيف بالهواء الساخن لطلاءات اللب المقولب؟
يقلل التجفيف بالأشعة تحت الحمراء وقت التجفيف بنسبة 25-90٪ واستهلاك الطاقة بنسبة 20-30٪ مقارنة بطرق الهواء الساخن التقليدية. تسخن الأشعة تحت الحمراء المنتج والطلاء مباشرة، بدلاً من تسخين الهواء المحيط، مما يؤدي إلى نقل حرارة أسرع وفقدان أقل للطاقة. بالنسبة لركائز اللب الحساسة للحرارة، توفر الأشعة تحت الحمراء قصيرة الموجة تجفيفًا سطحيًا لطيفًا دون تسخين القلب بشكل مفرط.
س 3: ما هي الميزة الرئيسية للأشعة تحت الحمراء قصيرة الموجة لقوالب اللب؟
توفر الأشعة تحت الحمراء قصيرة الموجة تجفيفًا سطحيًا سريعًا دون تطبيق حرارة مفرطة قد تتسبب في تشوه أو تلف بنية السليلوز الرقيقة. إنها توفر استجابة فورية تصل إلى طاقتها الكاملة في 1-2 ثانية، مما يجعلها مثالية للمواد الحساسة للحرارة. تكوين الباعث وشدتهقابلة للتخصيص بالكامل لتطبيقك المحدد.
س 4: هل يمكن للنظام التعامل مع الأشكال ثلاثية الأبعاد المعقدة ذات التجاويف العميقة؟
نعم. بالنسبة للمنتجات ذات التجاويف العميقة والأشكال غير المنتظمة، نقدمقابلة للتخصيصحلولًا تشمل تركيبات دوارة، ومنصات مائلة، ومصفوفات باعثات موضوعة بشكل استراتيجي لضمان توزيع موحد للحرارة عبر جميع الأسطح. هذه هي الميزة الأساسية لعملية التخصيص لدينا - نقوم بتحليل هندسة المنتج المحددة الخاصة بك وتصميم تخطيط الباعث ونظام المناولة وفقًا لذلك.
