تفاصيل المنتج:
|
| مزود الطاقة: | 220 فولت/50 هرتز | مقاس: | 2100 مم × 2300 مم × 1520 مم |
|---|---|---|---|
| عرض الطلاء: | ما يصل إلى 2000 مم | المواد الدوارة: | الفولاذ المقاوم للصدأ |
| قوة: | كهرباء | وزن الطلاء: | 2-15G/M² |
| مزود الطاقة: | 220 فولت/380 فولت، 50/60 هرتز | الطاقة الكهربائية: | 136.85kw |
| إبراز: | آلة فك تلقائية عالية السرعة,آلة فك الأفلام والرقائق مع تحكم في الشد,آلة فك بعرض ويب قابل للتخصيص |
||

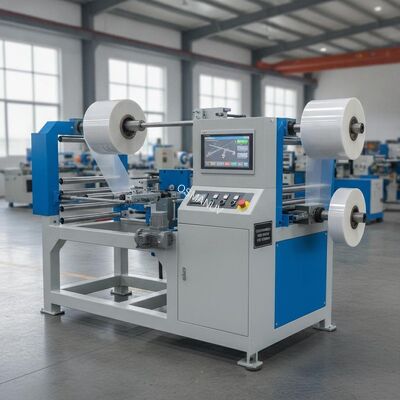

آلة فك تلقائية عالية السرعة للأفلام والرقائق
نظرة عامة على المنتج
هذه الآلة القابلة للتخصيص لفك اللفائف (حامل فك) مصممة للإطلاق المتحكم فيه والمستمر للمواد الملفوفة مثل الأفلام والرقائق والورق والأقمشة غير المنسوجة وأقطاب البطاريات أو الأسلاك للعمليات اللاحقة بما في ذلك الطلاء والطباعة والتصفيح والتقطيع. متوفرة في تكويناتشبكة عالية السرعة،ملف ثقيل، وسطح مكتب مدمج.النظام
قابل للتخصيص بالكاملمن حيث عرض الشبكة وقطر اللفة ونطاق الشد وحجم القلب ومستوى الأتمتة. يمنع التحكم الدقيق في الشد تمدد المواد أو تجعدها أو انقطاعها أثناء فك اللفائف. يمكن اختيار أوضاع الفك النشط (مدفوع بمحرك سيرفو) أو السلبي (يتحكم فيه الفرامل) اعتمادًا على متطلبات العملية. يمكن للآلة العمل بشكل مستقل أو مزامنتها مع المعدات الأولية/اللاحقة عبر واجهات PLC أو المرحل.مبدأ العمل:
يتم تركيب المادة الملفوفة على عمود فك اللفائف. يطبق نظام التحكم في الشد (فرامل مسحوق مغناطيسي أو محرك سيرفو) مقاومة قابلة للتعديل للحفاظ على شد الشبكة ثابتًا. بالنسبة لآلات فك اللفائف النشطة، يقوم المحرك بتشغيل العمود لتغذية المواد بنشاط، متزامنًا مع سرعة الخط عبر تحكم PID. يضمن نظام توجيه الشبكة المحاذاة الجانبية، ويمتص بكرة الراقص تقلبات الشد لفك لولبي سلس.المواصفات الفنية
المعلمة
طراز الشبكة عالية السرعة
طراز الملف الثقيل
طراز سطح المكتب المدمج
الحد الأقصى لعرض الشبكة (قابل للتخصيص)
حتى 1300 مم
400 - 1600 مم
200 - 350 مم
الحد الأقصى لقطر اللفة (قابل للتخصيص)
حتى 800 مم
حتى 1000+ مم
حتى 250 مم
قطر القلب (قابل للتخصيص)
3 بوصة / 6 بوصة / مخصص
3 بوصة (76 مم)
3 بوصة (76 مم)
وضع الفك (قابل للتخصيص)
نشط (سيرفو) / سلبي
سلبي (فرامل) / نشط
سلبي (فرامل) / نشط
نوع التحكم في الشد
حلقة مغلقة PID
حلقة مغلقة / حلقة مفتوحة
حلقة مفتوحة / يدوي
نطاق الشد (قابل للتخصيص)
0 - 200 نيوتن
0 - 500 نيوتن
0 - 50 نيوتن
الحد الأقصى لسرعة الخط (قابل للتخصيص)
200 - 500 م/دقيقة
100 - 300 م/دقيقة
1.5 - 6 م/دقيقة
دقة توجيه الشبكة
±0.5 مم
محرك القيادة
±0.5 مم
محرك القيادة
محرك سيرفو + عاكس
محرك تيار متردد + عاكس
خطوة / سيرفو صغير
طريقة التحميل
هوائي / هيدروليكي
رفع هيدروليكي
يدوي
نظام التحكم
PLC + شاشة لمس HMI
PLC + HMI
وحدة تحكم رقمية / PLC
مزود الطاقة
380 فولت، 50/60 هرتز، 3 مراحل
220 فولت تيار متردد ±10% (110 فولت قابل للتخصيص)
220 فولت تيار متردد ±10% (110 فولت قابل للتخصيص)
تطبيق نموذجي
فيلم، ورق، رقائق، مواد ملصقات
ملفات فولاذية، كابلات، شبكات ثقيلة
أقطاب البطاريات، بصريات، بحث وتطوير
التطبيقات
صناعة البطاريات:
هذه الآلة لفك اللفائف
قابلة للتخصيص بدرجة عاليةلتلبية متطلبات الإنتاج الخاصة بك:عرض الشبكة وقطر اللفة:
تنظيم دقيق للشد:
استشارة مجانية للعملية - أرسل مواصفات المواد الخاصة بك للحصول على نصائح التكوين
التعبئة:
س 1: ما هو الفرق بين الفك النشط والسلبي؟
ج:
نعم. يدعم النظام واجهة PLC أو المرحل لمزامنة السرعة. يمكننا يستخدم فرامل (فرامل مسحوق مغناطيسي أو فرامل ميكانيكية) لإنشاء مقاومة أثناء سحب الآلة اللاحقة للشبكة - أبسط وأقل تكلفة. الفك النشط يستخدم محركًا لتشغيل العمود، ودفع المواد للأمام وهو أفضل للأوزان الثقيلة أو عندما يكون الشد الدقيق أمرًا بالغ الأهمية. كلا الوضعينقابلان للتخصيص.
س 2: هل يمكن دمج آلة فك اللفائف هذه مع خط الإنتاج الحالي الخاص بي (آلة طلاء/طباعة)؟
ج:
نعم. يدعم النظام واجهة PLC أو المرحل لمزامنة السرعة. يمكنناتخصيص واجهة التحكم لتتناسب مع بروتوكول الاتصال الخاص بآلتك الأم.
