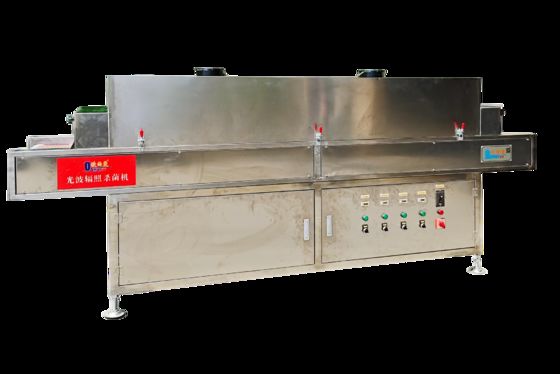

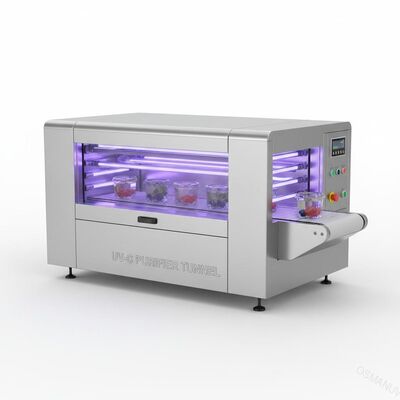

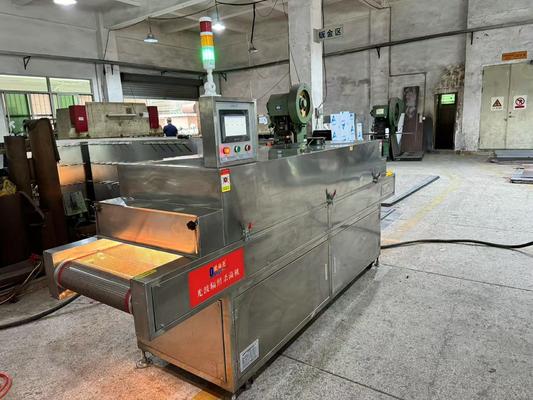

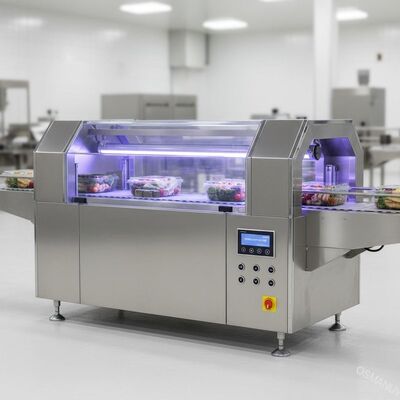

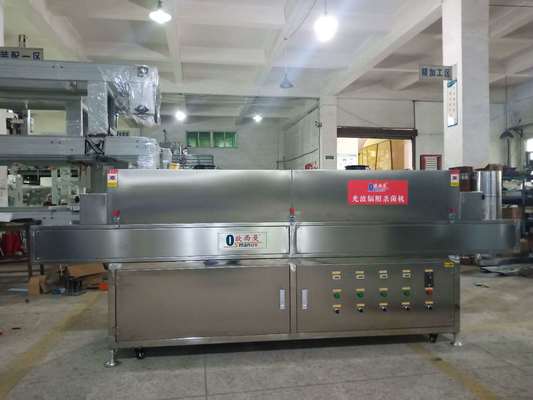

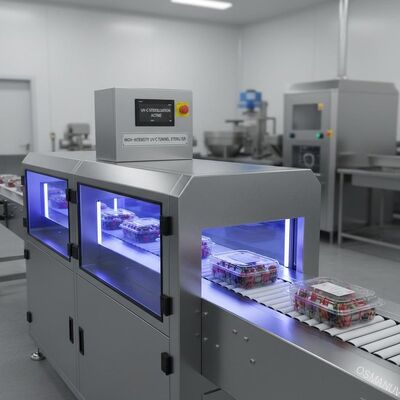

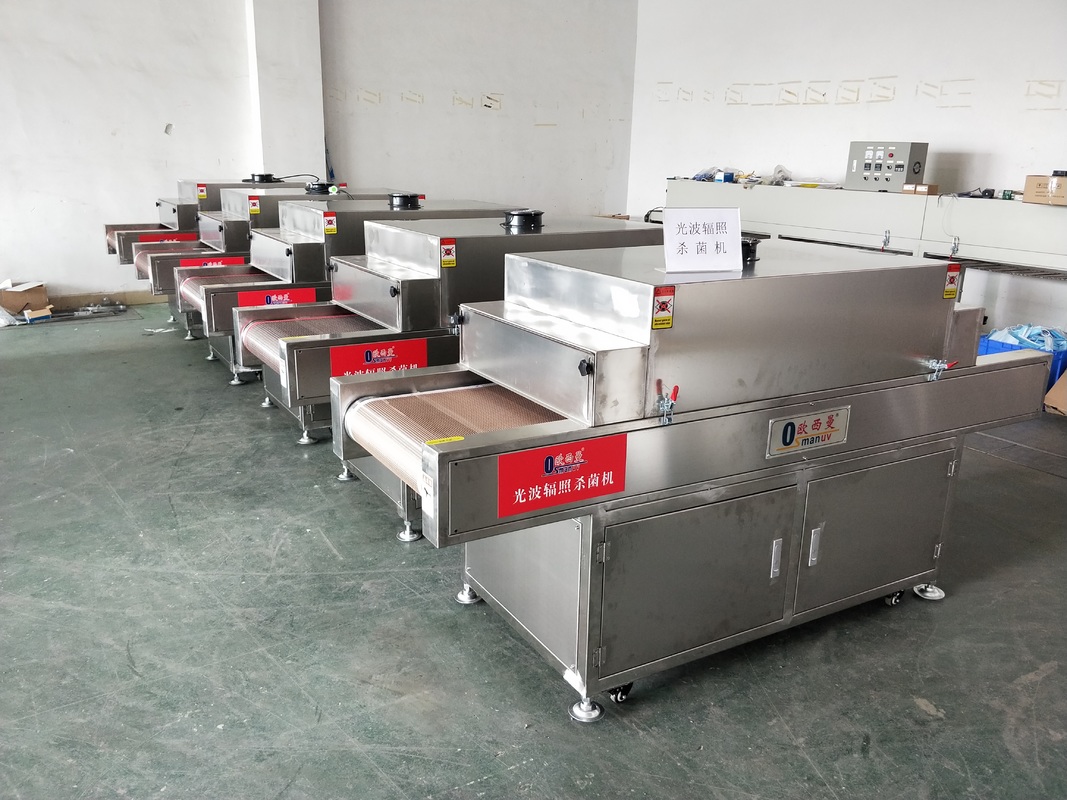

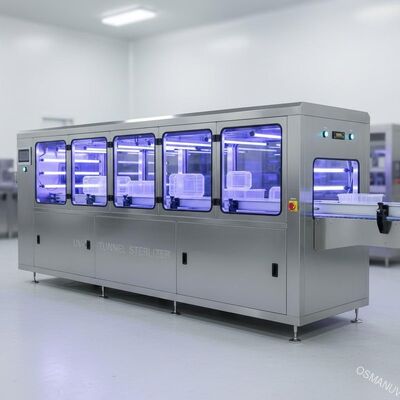

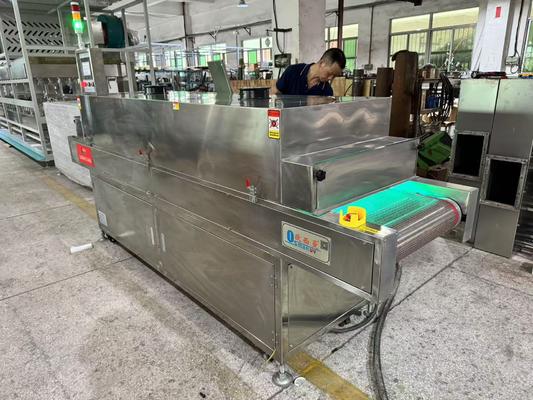

معقم نفق بالأشعة فوق البنفسجية عالية الكثافة لتغليف المواد الغذائية الشفاف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-SJ-800 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| وقت التشعيع: | 0-99 دقيقة | دقة التحكم بالمؤقت: | ± 1 دقيقة |
|---|---|---|---|
| سرعة القطع: | قابل للتعديل | نطاق الطول الموجي: | 200-400 نانومتر |
| نظام التبريد: | تبريد مروحة مدمج | ضمان: | 1 سنة |
| نطاق التحكم في درجة الحرارة: | 0-99 درجة مئوية | حزام النقل: | شبكة SUS |
| إبراز: | معقم نفق بالأشعة فوق البنفسجية لتغليف المواد الغذائية,جهاز تشعيع بالأشعة فوق البنفسجية عالي الكثافة,معقم الأشعة فوق البنفسجية للتغليف الشفاف |
||
منتوج وصف

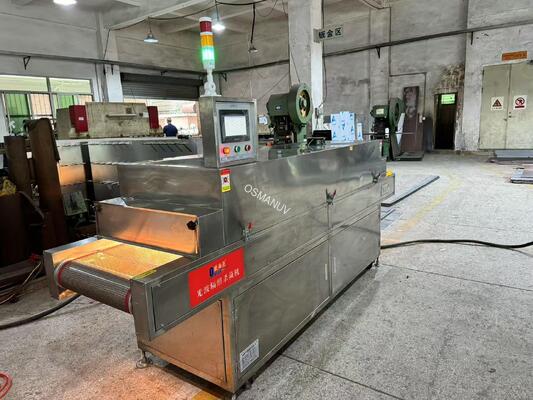

معقم نفقي بالأشعة فوق البنفسجية عالي الكثافة لتغليف المواد الغذائية الشفاف
هذامعقم أنفاق UV-C عالي الكثافةتم تصميمه خصيصًا للتطهير المستمر وعالي السرعة للأسطح لمواد تغليف المواد الغذائية الشفافة، بما في ذلك الأفلام والصواني والأكواب والأغطية والأكياس والزجاجات.
تكوين خط الإنتاج
- تغذية الحزام الناقل- شبكة سلكية من الفولاذ المقاوم للصدأ أو حزام PTFE، عرض قابل للتخصيص من 300 مم إلى 1800 مم
- غرفة تشعيع UV-C عالية الكثافة- 4 إلى 24 مصباح زئبقي أو LED UV-C عالي الطاقة بطول موجة 254 نانومتر، ونظام انعكاس محسّن
- خيار التعقيم على الوجهين- مصفوفات المصابيح العلوية والسفلية لمعالجة الأسطح العلوية والسفلية في وقت واحد
- سكين الهواء أو منفاخ المؤينة (اختياري)- لإزالة الغبار والكهرباء الساكنة قبل التعقيم
- نظام العادم والتبريد- تصميم مبرد بالهواء أو السائل لإطالة عمر المصباح
- خزانة التحكم PLC- وحدة تحكم قابلة للبرمجة من الدرجة الصناعية مع شاشة HMI تعمل باللمس مقاس 10 بوصات، وتخزين أكثر من 100 وصفة
- نظام مراقبة شدة الأشعة فوق البنفسجية في الوقت الحقيقي- أجهزة استشعار مع التحكم في ردود الفعل، إنذار منخفض الشدة
- ناقل التغذية- مع عد المنتجات ووحدة التراص الأوتوماتيكية الاختيارية
جميع الأسطح الملامسة للمنتج مصنوعة من الفولاذ المقاوم للصدأ بدرجة SUS304، وهي متوافقة تمامًا مع معايير الصرف الصحي لصناعة الأغذية والأدوية.
المعلمات التقنية
| المعلمة | القيمة / المدى |
|---|---|
| طريقة التعقيم | تشعيع مبيد للجراثيم بالأشعة فوق البنفسجية فئة C 254 نانومتر (خالٍ من المواد الكيميائية، وخالي من البقايا، وحرارة منخفضة) |
| عرض الحزام الفعال | 300 / 500 / 800 / 1000 / 1200 / 1500 / 1800 ملم (قابل للتخصيص) |
| سرعة الحزام الناقل | 0.5 - 25 م/دقيقة (تحكم بالعاكس، تعديل بدون خطوات) |
| مادة الحزام | شبكة PTFE / شبكة سلكية من الفولاذ المقاوم للصدأ / سلسلة من مادة البولي بروبيلين (قابلة للتخصيص) |
| عدد مصابيح UV-C | 4 - 24 قطعة (تحكم مستقل لكل منطقة، قابلة للتخصيص) |
| الطول الموجي للأشعة فوق البنفسجية | 254 نانومتر (ذروة مبيد للجراثيم) - نطاق 265-280 نانومتر متاح مع خيار LED |
| ذروة الإشعاع | 5000 - 30000 ميكرووات/سم² (قابل للتخصيص) |
| جرعة الأشعة فوق البنفسجية لكل تمريرة | 20 - 250 مللي جول/سم² (قابل للتعديل عبر سرعة الناقل وطاقة المصباح) |
| فعالية التعقيم | ≥99.9% (3 سجل) / ≥99.99% (4 سجل) / > 5 سجل للتكوينات عالية الأداء |
| طريقة التبريد | تبريد الهواء القسري (قياسي) / تبريد الماء (اختياري للتشغيل على مدار الساعة طوال أيام الأسبوع) |
| مزود الطاقة | 110 فولت / 220 فولت / 380 فولت / 400 فولت / 460 فولت، 50/60 هرتز، مرحلة واحدة أو 3 مراحل (قابلة للتخصيص) |
| نظام التحكم | / Delta PLC مع شاشة لمس HMI مقاس 10 بوصات وتخزين الوصفات (أكثر من 100 وصفة) |
| تسجيل البيانات | USB / Ethernet / RS485 Modbus، تسجيل كثافة في الوقت الحقيقي |
| ميزات السلامة | قفل الباب (تصميم مانع للتسرب)، إيقاف الطوارئ، إنذار انخفاض الشدة، تنبيه فشل المصباح، مستشعر الحركة |
| عمر مصباح الأشعة فوق البنفسجية | مصابيح الزئبق: 8,000-10,000 ساعة / وحدات LED-UV: ≥20,000 ساعة إلى L70 (قابلة للتخصيص) |
| مواد الإسكان | SUS304 / SUS316L الفولاذ المقاوم للصدأ الآمن غذائيًا (مناطق ملامسة المنتج) |
| تصنيف الحماية | IP54 (قياسي) / IP65 / IP67 (قابل للتخصيص) |
| امتثال | CE، ISO9001، متوافق مع إدارة الغذاء والدواء الأمريكية (FDA)، متوافق مع ATEX اختياري |
التطبيقات
- أفلام التغليف المرنة- أفلام البولي إيثيلين الشفاف (PE)، والبولي بروبيلين (PP)، وPET، وPLA لتطبيقات التغليف المتدفق، وتعبئة النموذج (FFS)، وتطبيقات تعبئة النموذج الرأسي (VFFS)
- صواني وصدفيات مشكلة بالحرارة- صواني الطعام للمنتجات الطازجة واللحوم والمأكولات البحرية والمخابز والوجبات الجاهزة للأكل
- حاويات جامدة- أكواب بلاستيكية، وأواني، وأحواض، ومرطبانات الألبان (الزبادي، والقشدة)، والحلويات، والأطعمة القابلة للدهن، والأطعمة الجاهزة
- تغطية الأفلام وأغطية احباط- أغطية شفافة لتطبيقات MAP (التغليف الجوي المعدل).
- الحقائب والحقائب الوقوف- التعقيم المسبق قبل التعبئة
- عبوات نفطة صيدلانية- المعالجة السطحية للعبوات الشفافة
- حاويات مستحضرات التجميل- الأختام الواضحة للتلاعب والتغليف الأولي
خيارات التخصيص
- عرض الحزام قابل للتخصيص- من 300 مم (أكواب صغيرة) إلى 1800 مم (شبكات أفلام عريضة)
- عدد قابل للتخصيص وترتيب مصابيح UV-C- جانب واحد (علوي أو سفلي)، ثنائي الجانب (علوي + سفلي)، أو تكوين بزاوية
- نطاق سرعة الحزام القابل للتخصيص- من 0.2 م/دقيقة لتطبيقات الجرعات العالية إلى 30 م/دقيقة للخطوط عالية الإنتاجية
- برمجة وصفة جرعة الأشعة فوق البنفسجية قابلة للتخصيص- مطابقة الجرعة بدقة مع سمك العبوة والشفافية ومسببات الأمراض المستهدفة
- تكنولوجيا المصابيح القابلة للتخصيص- الزئبق (فعال من حيث التكلفة) أو LED-UV (تشغيل/إيقاف فوري، خالي من الزئبق، حرارة منخفضة)
- تكوين تبريد قابل للتخصيص- الهواء القسري للخدمة القياسية، مبرد بالماء للتشغيل المستمر في درجات الحرارة العالية على مدار الساعة طوال أيام الأسبوع
- نظام تحكم قابل للتخصيص- يدوي (أساسي) إلى PLC أوتوماتيكي بالكامل مع تكامل MES/ERP، والمراقبة عن بعد، وتسجيل مسار التدقيق
- تخصيص الجهد وإمدادات الطاقة- لأي موقع عالمي (110 فولت إلى 460 فولت، 50 هرتز أو 60 هرتز)
- ارتفاع الناقل قابل للتخصيص وأقسام التغذية/الإخراج- التكامل السلس مع خطوط التعبئة والختم والتعبئة الحالية
- تعزيز انعكاس اختياري بزاوية 360 درجة- أغطية مصابيح ممتدة مع عاكسات من الألومنيوم المصقول لمعالجة الأسطح الداخلية التي يصعب الوصول إليها
الميزات الرئيسية
- إخراج UV-C عالي الكثافة- إشعاع رائد في الصناعة يصل إلى 30000 ميكروواط/سم² للتعطيل الميكروبي السريع
- تشعيع موحد- نظام عاكس من الألومنيوم عالي الانعكاس يزيل مناطق الظل؛ 6.9 سجل تخفيضات CFU يمكن تحقيقها
- عملية غير حرارية وخالية من المواد الكيميائية- يحافظ على جودة الغذاء وسلامته، ولا يحتوي على مواد كيميائية متبقية أو تشوه حراري
- التعقيم على الوجهين (اختياري)- معالجة متزامنة من الأعلى والأسفل للصواني الشفافة والحاويات المفتوحة
- مراقبة كثافة الأشعة فوق البنفسجية في الوقت الحقيقي- ردود فعل مستمرة مع التنبيهات للصيانة
- إدارة الوصفة- تخزين ما يصل إلى 100 ملف تعقيم لمواد التعبئة والتغليف المختلفة
- تصميم موفر للطاقة- ناقل يعمل بالعاكس، ومصابيح عالية الكفاءة، ووضع تقليل الطاقة الاحتياطية
- سهولة التنظيف والصيانة- أبواب وصول قابلة للفتح، واستبدال المصابيح بدون أدوات، وأقسام حزام قابلة للإزالة
- إمكانية تتبع البيانات بالكامل- تصدير سجلات التعقيم عبر USB/Ethernet (الكثافة والسرعة والجرعة) لضمان الجودة
- نظام أمان آمن من الفشل- قفل باب داخلي + مستشعر حركة + تصميم مانع للتسرب لحماية المشغل
- البناء المعياري- إضافة أو إزالة وحدات المصباح، أو توسيع طول النفق، أو ترقية تقنية المصباح دون استبدال النظام بأكمله
الدعم والخدمات
- دعم فني مجاني مدى الحياة- المساعدة عبر الهاتف والبريد الإلكتروني ومكالمات الفيديو مع مهندس متخصص
- التثبيت والتشغيل في الموقع- مهندسون متاحون للنشر العالمي، بما في ذلك إعداد النظام الكامل ووثائق المعايرة (IQ/OQ)
- تدريب المشغلين- تدريب شامل في الموقع للمشغلين وموظفي الصيانة (حتى 5 أيام)
- ضمان شامل لمدة عامين- على مصابيح UV-C ونظام التحكم والناقل وجميع المكونات الإلكترونية؛ تتوفر خيارات الضمان الممتد
- توريد قطع الغيار- توافر مضمون لمدة تزيد عن 10 سنوات؛ الشحن السريع لمدة 48 ساعة للمكونات الهامة
- برنامج الصيانة الوقائية- الفحص السنوي في الموقع، والتخطيط لاستبدال المصابيح، ومعايرة شدة الأشعة فوق البنفسجية، والتدقيق التشغيلي
- التشخيص عن بعد- وصول VPN آمن إلى PLC لاستكشاف الأخطاء وإصلاحها وتحديثات البرامج في الوقت الفعلي
- اختبار التحقق من صحة التعقيم مجانًا- إرسال عينات التعبئة والتغليف الشفافة الخاصة بك؛ نحن نقدم تقرير اختبار مع المعلمات المحسنة
- استشارات تحسين العمليات- المساعدة في توثيق الامتثال التنظيمي (إدارة الغذاء والدواء والاتحاد الأوروبي وسلامة الأغذية المحلية) وتطوير بروتوكول التحقق وتكامل الخطوط
التعبئة والشحن
معبأة في علب خشبية للتصدير شديدة التحمل مع طبقة مقاومة للصدأ من VCI وأكياس مجففة وحشوة إسفنجية مخصصة. يتم شحنها في أقسام معيارية لتحميل الحاويات (حاويات 20 قدمًا أو 40 قدمًا أو 40 قدمًا HC).
يشتمل على: دليل اللغة الإنجليزية، شهادة CE، مخططات الأسلاك الكهربائية، شهادات المعايرة (كثافة الأشعة فوق البنفسجية)، مجموعة الأدوات، مجموعة قطع الغيار الكاملة (المصابيح، أكمام الكوارتز، وصلات الحزام، أجهزة الاستشعار).
شروط الشحن: FOB / CIF / DAP / DDP عن طريق البحر أو الشحن الجوي أو النقل البري. المهلة الزمنية: 25 يومًا للتكوين القياسي؛ 35-50 يومًا للأنظمة المخصصة بالكامل.
الأسئلة المتداولة
Q1: هل يمكن لنفق UV-C هذا تعقيم كل من الجزء الداخلي والخارجي للحاوية الصدفية الشفافة في تمريرة واحدة؟
ج1: نعم. تعمل مجموعة المصابيح العلوية والسفلية (خيار الجانب المزدوج) على إشعاع الأسطح الخارجية من الأعلى والأسطح الداخلية من خلال المادة الشفافة من الأسفل، مما يحقق تغطية شاملة بزاوية 360 درجة - كل ذلك في نفس الممر.
س2: ما هي جرعة الأشعة فوق البنفسجية النموذجية المطلوبة لتقليل مسببات الأمراض الشائعة المنقولة بالغذاء على العبوات الشفافة بمقدار 4 سجلات (99.99%)؟
ج2: جرعة تتراوح بين 20-40 ملي جول/سم² تحقق بشكل عام تخفيضًا بمقدار 4 لوغاريتم للكائنات الحساسة مثل الإشريكية القولونية والسالمونيلا. قد تتطلب مسببات الأمراض الأكثر مقاومة 50-80 مللي جول/سم²، بينما قد تحتاج الجراثيم شديدة المقاومة إلى 100-200 مللي جول/سم². توفر أنظمتنا التحكم في الجرعة القابلة للتعديل لاستيعاب هذه الأهداف المتنوعة.
س3: كيف يختلف تأثير الأشعة فوق البنفسجية بين مناطق التغليف المطبوعة الشفافة والمعتمة؟
A3: مناطق الحبر المطبوعة قللت من انتقال الأشعة فوق البنفسجية. نوصي بوضع مصفوفات المصابيح لمعالجة المناطق الشفافة بشكل تفضيلي، أو تمديد وقت المكوث، أو تكوين بواعث عالية الكثافة للتعويض - كل ذلك يمكن تحقيقه من خلال تعديلات الوصفة القابلة للتخصيص.
س 4: هل ينتج نفق التعقيم أي أوزون ضار؟
A4: يمكن تجاوز أو استبعاد مصابيح توليد الأوزون الاختيارية 185 نانومتر؛ لا تنتج مصابيح الأشعة فوق البنفسجية فئة C القياسية التي يبلغ طولها 254 نانومتر أي كمية كبيرة من الأوزون. تتوفر أيضًا تكوينات اختيارية للمصابيح الخالية من الأوزون عند الطلب.
س 5: ما هي الفترة الزمنية القياسية لاستبدال المصباح؟
A5: توفر مصابيح الزئبق 8,000-10,000 ساعة تشغيل؛ توفر وحدات LED-UV ≥20,000 ساعة إلى L70. يتتبع النظام ساعات التشغيل التراكمية لكل مصباح وينبهك عندما يحين موعد الاستبدال. يمكن إجراء الاستبدال دون مقاطعة تشغيل خط الإنتاج (صواني المصابيح القابلة للتبديل السريع).
س6: هل يمكن تعديل النظام إلى خط إنتاج موجود دون إجراء تعديلات كبيرة؟
ج6: بالتأكيد. إن ارتفاع الناقل، وعرضه، وإشارات واجهة التحكم (جهات الاتصال الجافة، وEthernet/IP، وProfinet)، وأبعاد ناقل التغذية/الإخراج قابلة للتخصيص بالكامل لتتناسب مع خطك الحالي ومعدات المنبع/المصب. عادةً ما يتم الانتهاء من التعديلات التحديثية مع الحد الأدنى من فترة التوقف عن الإنتاج (2-4 أيام).
