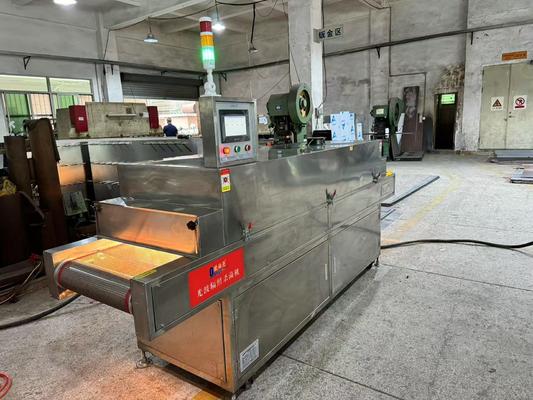

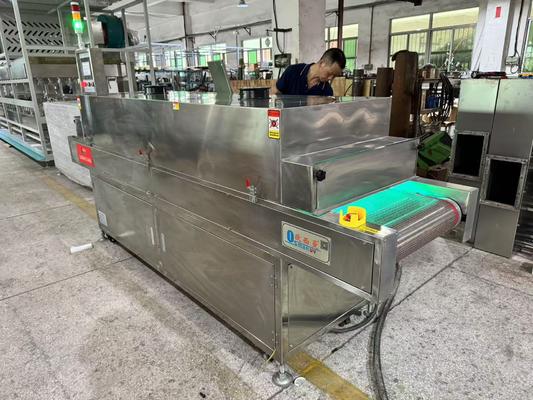

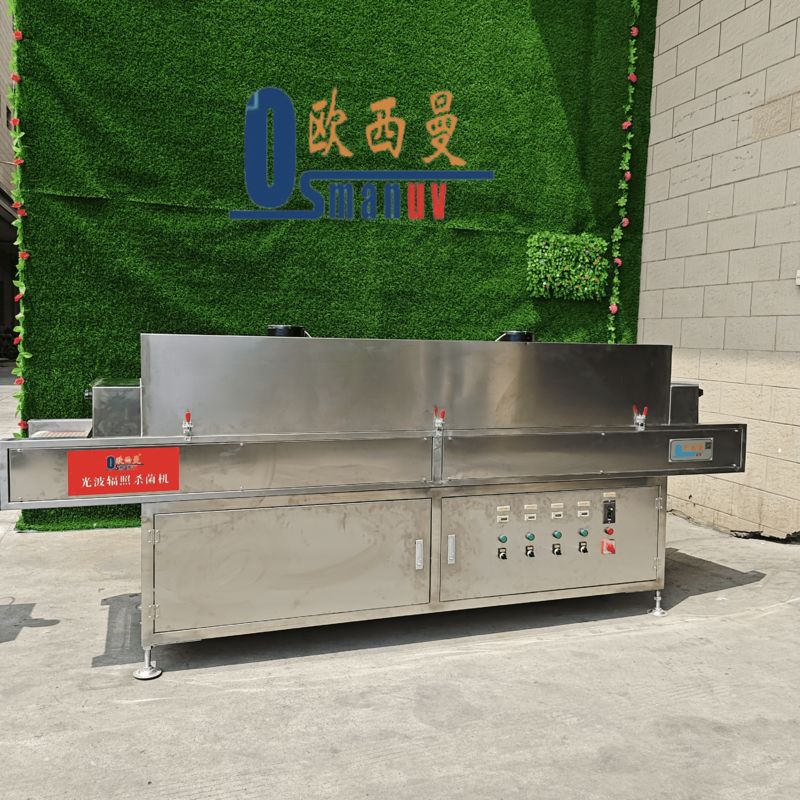

وحدة تعقيم بالأشعة فوق البنفسجية من النوع C مثبتة على ناقل معياري لخطوط تغليف المواد الغذائية الشفافة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-SJ-800 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| ضمان: | 1 سنة | الطول الموجي: | 365 نانومتر |
|---|---|---|---|
| طريقة التجفيف: | الأشعة فوق البنفسجية - قابلة للشفاء | ميزة: | توفير الطاقة |
| لامبليف: | 8000 ساعة | قطر المطاط: | 200 ملم |
| وضع التحكم: | مؤقت رقمي | نظام التبريد: | تبريد مروحة مدمج |
| إبراز: | وحدة تعقيم بالأشعة فوق البنفسجية من النوع C,آلة تشعيع بالأشعة فوق البنفسجية مثبتة على ناقل,معقم بالأشعة فوق البنفسجية لتعبئة المواد الغذائية |
||
منتوج وصف

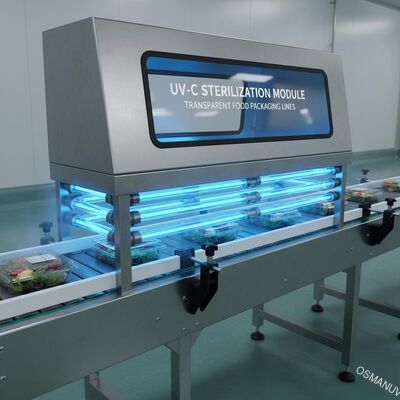

وحدة تعقيم UV-C المرتفعة على الناقلة للخطوط الشفافة للتعبئة الغذائية
لمحة عامة عن المنتج
وحدة تعقيم الأشعة فوق البنفسجية المثبتة على ناقلحل التطهير بالأشعة فوق البنفسجية الموفرة للمساحة تم تطويره خصيصًا لخطوط التعبئة والتغليف التي تكون فيها المساحة المادية محدودة ولكن هناك حاجة إلى مكافحة الميكروبات على أسطح التعبئة الشفافة.
تكوين خط الإنتاج
- علبة مصباح الأشعة فوق البنفسجية:مصباح منفصل ، مصباح مصباح مصقول مصنوع من الصلب المقاوم للصدأ 304 مع طبقة داخلية متكاملة عالية الانعكاسية
- إطار تركيب قابل للتعديل في الارتفاع:من الفولاذ المقاوم للصدأ أو المقاوم الجانبية للوقوف فوق أو على الجانب أو تحت الناقل
- بطاقات مصباح UV-C سريعة التغيير:نظام استبدال مصباح بدون أدوات مع غطاء الكوارتز المتماثل مسبقًا ومرجعة

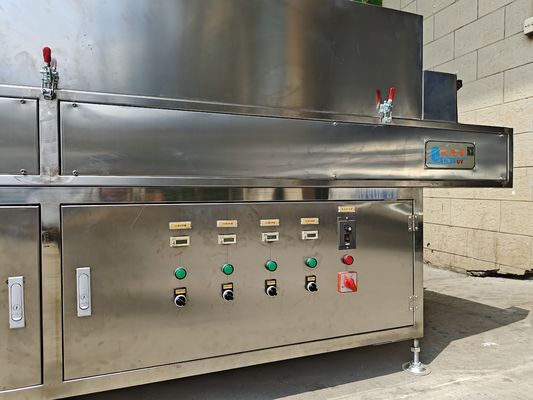

- مربع التحكم الخارجي:علبة منفصلة مع تصنيف IP65 ، والحمولة الإلكترونية ، و PLC ، و HMI الشاشة اللمسية ، و جهاز التحكم في القفل الآمن
- نظام التثبيت المنقل الممتص للصدمات:نظام مشبك قابل للتعديل لربط السكك الحديدية الجانبية الحالية دون تعديل الحامل الأصلي
- الستائر الضوئية للسلامة (اختيارية):حماية محيط الأشعة فوق البنفسجية لإيقاف إنتاج الأشعة فوق البنفسجية تلقائيًا عند اقتراب المشغلين
- واجهة البدء/الإيقاف عن بعد:اتصالات الاتصال الجاف للاندماج مع أنظمة تحكم الخط الموجودة
- ذراع تركيب HMI المدمجة:دعامة ذراع التأرجح لتحديد موقع واجهة المشغل في ارتفاع عمل مناسب
المواصفات التقنية
| المعلم | مواصفات / وصف | خيار تخصيص |
|---|---|---|
| تسمية النموذج | سلسلة OSM-UV-MOD (يمكن تخصيصها بالكامل) | ✓ |
| نوع الوحدة | بنك واحد أو بنك مزدوج أو بنك متعدد (أعلى أو أسفل أو جانب أو مزيج) | ✓ |
| عرض تغطية فعال لكل وحدة | 200 - 800 ملم (وحدة؛ وحدات متعددة جنبا إلى جنب للمحمولات الأوسع) | ✓ |
| قابلية تعديل الحد الأقصى للارتفاع | 50 - 300 ملم (آلية المسامير التي يتم ضبطها بسرعة) | ✓ |
| عدد مصابيح UV-C لكل وحدة | 1 - 4 مصابيح (معياري 1-2 مصابيح لكل بنك) | ✓ |
| مصدر الضوء فوق البنفسجي | مصباح الزئبق منخفض الضغط (253.7nm) -- FDA 21 CFR 179.39 متوافق؛ مجموعة UVC-LED اختيارية (265nm/277nm) | ✓ |
| إنتاج الأشعة فوق البنفسجية-C لكل مصباح | 36 - 72 واط UV-C (الزئبق) ؛ 1 - 5 واط لكل رقاقة LED (UVC-LED) | ✓ |
| جرعة الأشعة فوق البنفسجية في مستوى المنتج | 0 - 150+ mJ/cm2 (يمكن ضبطها عن طريق ارتفاع المصباح + الطاقة + سرعة الناقل) | ... |
| التوافق مع سرعة الناقل | 0 - 25 م/دقيقة (إدخال جهاز استشعار السرعة لتحكم الجرعة لكل سرعة) | ✓ |
| الحد من الميكروبات | 3 - 5 log (99.9٪ - 99.999٪) يمكن تحقيقها لكل وحدة (وحدة متعددة في سلسلة لخفض أعلى) | ✓ |
| عمر المصباح | 9،000 - 16000 ساعة (الرباعي) ؛ >20000 ساعة (UVC-LED) | ... |
| طريقة التبريد | الحمل السلبي + الهواء القسري (مروحة متكاملة) | ✓ |
| إمدادات الطاقة | 110 فولت / 220 فولت / 400 فولت ، 50 هرتز / 60 هرتز (يمكن تكوينها في المصنع) | ✓ |
| الطاقة المثبتة لكل وحدة | 0.5 - 3.0 كيلوواط (اعتمادا على عدد المصابيح ونوعها) | ✓ |
| ميزات السلامة | قفل الأمان، الكشف عن فشل المصباح، الستائر الضوئية الاختيارية | ✓ |
| مادة الحاوية | 304 الفولاذ المقاوم للصدأ (القياسية) ؛ 316L (لبيئات تآكل / غسل) | ✓ |
| حماية الدخول (درجة IP) | IP65 (صندوق التحكم) ، IP66 (بيت المصباح) -- خيار IP69K الغسل | ✓ |
| نظام التحكم | جهاز تحكم ميكرو مع واجهة HMI ملونة 7 "، تخزين الوصفات، تسجيل البيانات | ✓ |
| نوع التثبيت | التثبيت أو التثبيت على السكك الحديدية الجانبية الموجودة؛ لا يتطلب تعديل الناقل | ✓ |
| أبعاد الوحدة (L × W × H) | قابلة للتخصيص ؛ وحدة عينة عادي: 600 × 300 × 150 مم | ✓ |
| الشهادات | معتمدة من قبل الهيئة الأوروبية للصحة، وفقاً لقانون FDA 21 CFR 179.39 (اختيار UL) | ✓ |
التطبيقات
مثالية لتجهيز قدرة تعقيم الأشعة فوق البنفسجية إلى خطوط التعبئة والتغليف الحالية دون استثمار رأسمال كبير:
- خطوط ملء أكواب الحليب والصحنات:التثبيت مباشرة فوق إمدادات كوب أو ناقل الصحن لتعقيم المناطق الداخلية للكوب / الصندوق قبل ملء الزبادي أو البودينج أو الجبن أو الكريمة الحمضية.
- زجاجات المشروبات و خطوط الغطاء:تثبيت فوق بطاقة غسيل الزجاجة أو غطاء الغطاء أو غطاء الغطاء لتعقيم أعناق الزجاجة وإغلاقها قبل الغطاء.
- صفوف سلاسل الوجبات الجاهزة:وحدات واحدة أو مزدوجة على ناقل الصحن لتعقيم تجاويف الصحنات الميكروويفية قبل إيداع الوجبات الجاهزة المبردة أو المجمدة.
- أنواع المنتجات الطازجة:التثبيت العلوي على ناقل مؤشر قشرة القشرة لتعقيم أوراق التوت والصناديق المتنفية قبل ملئها بالتوت أو الطماطم الكرزية أو المنتجات الطازجة الأخرى.
- خطوط الدرجات لللحوم والدواجن:تعقيم الصناديق الرغوة أو الصناديق البلاستيكية قبل وضع حصص اللحوم الطازجة أو الدواجن أو المأكولات البحرية.
- خطوط البثور الصيدلانية:التعقيم المسبق لثقوب بثاقات الأقراص والسطوح الغطاء من الورق دون توليد الحرارة أو الرطوبة.
- حزمة التدفق وخطوط الكيس:تعقيم السطح للشريط قبل تشكيله أو بعد الختم للقضاء على التلوث الخارجي على أسطح الحقيبة الجاهزة للأكل.
- خطوط تعبئة المخبز:الوقاية من الفطريات على أكياس الخبز، وعلاءات البسكويت، وحزم تدفق المفرقعات من خلال معالجة الأشعة فوق البنفسجية قبل الاتصال بالمنتج.
خيارات التخصيص
نظام التعقيم الأقراص فوق البنفسجية هوقابلة للتخصيصلأبعاد التعبئة المحددة وسرعات الخط والمساحة المتاحة للتركيب والقيود الميزانية.
- تكوين الوحدة:اختر من بين مجموعة واحدة (أعلى فقط أو أسفل فقط) ، ومجموعة مزدوجة (أعلى + أسفل لمعالجة جانبين) ، على شكل L (أعلى + جانب) ، أو مجموعة متعددة الوحدات لتغطية كاملة 360 °.
- العرض الفعلي:تغطي كل وحدة 200-800 مم. بالنسبة للمحمولات الأوسع ، يمكن تركيب وحدات متعددة جنبا إلى جنب أو تتدريج لتحقيق تغطية عرض كاملة دون فجوات.
- أسلوب التثبيت:التثبيت على السكك الحديدية الجانبية الحالية (بدون تعديل الناقلة) ، التشديد على إطار الناقلة للالتصاق الدائم أكثر ، التعليق العلوي من هيكل المنشأة للناقلات المرتفعة ،أو منصة أرضية محمولة مع عجلات قفل للتطبيقات المؤقتة أو المتنقلة.
- نوع المصباح:مصابيح الزئبق (المغلفة القياسية منخفضة التكلفة أو عالية الإنتاجية) أو UVC-LED (خالية من الزئبق ، تشغيل فوري ، حياة أطول ، تكلفة أولية أعلى).خيار مصباح الأشعة فوق البنفسجية النبضات المتاحة لمتطلبات كثافة الذروة عالية للغاية.
- خصائص السلامة:القفل الأساسي وإعادة ضبط اليدوي؛ الستائر الضوئية المتقدمة مع إيقاف التشغيل التلقائي عند اقتراب المشغل؛ الاتصال عن بعد E-stop بنظام سلامة المنشأة.
- مستوى التكامل:مستقل (شغيل بدء / توقف) مع التحكم بشاشة اللمس؛ مدمج مع PLC بدء / توقف عن بعد وتعليق الحالة إلى جهاز التحكم في الخط.متكاملة بالكامل مع تتبع سرعة الخط وتعديل الجرعة لكل سرعة عن طريق إدخال مشفر.
- مادة الحاوية:304 الفولاذ المقاوم للصدأ للبيئات الجافة القياسية؛ 316L للمناطق عالية الرطوبة، عالية الملح، أو الغسيل الكيميائي التآكل.
- التوترات الخاصة:تم تكوينها من المصنع لتتناسب مع فولتاج المرفق الخاص بك (110 فولت، 208 فولت، 220 فولت، 400 فولت، 480 فولت، 50 هرتز أو 60 هرتز) -- لا تحتاج إلى محولات صعود / هبوط.
- وضع مربع التحكم:التثبيت الجداري (يحفظ مساحة الأرضية) ، ووضع الأرضية (الموضع المرن) ، أو دمجها في خزانة التحكم القائمة.
- تمديد النفق المقاوم للضوء:إضافة الستائر الضوئية الداخلية/الخارجية أو الأنفاق المنعزلة للتطبيقات المفتوحة للمحمولات التي لا يمكن فيها الإغلاق الكامل.
الخصائص الرئيسية
- تثبيت المسمار، تعديل محمول صفر:أقواس التثبيت القابلة للضغط تلتصق بالسكك الحديدية الموجودة في أقل من ساعة ، ولا تتطلب حفر أو لحام أو تغيير دائم في الناقل.
- التصميم المدمج والذي يوفر المساحة:يحتل الوحدة صفر مساحة أرضية إضافية خارج الناقل الموجود. يمكن تركيب صندوق التحكم على الجدار بعيدا عن الطريق ، مما يبقي الممرات خالية وتخطيط المصنع دون تغيير.
- تغيير مصباح سريع بدون أدوات:يسمح حامل مصباح نمط الكرطوشة المحتملة باستبدال المصباح في أقل من 90 ثانية دون أدوات.
- تحديد الارتفاع القابل للتعديلتسمح آلية المسمار التي يتم ضبطها بسرعة برفع أو خفض رأس المصباح للسيطرة على كثافة الأشعة فوق البنفسجية على سطح المنتج.
- لا توجد متطلبات إضافية لمحرك الحامل:لا حاجة لمزامنة منفصلة أو محرك ناقل إضافي - الوحدة ببساطة يعالج المنتجات التي تتحرك على ناقل موجود في السرعة الحالية.
- قابلة للتوسع بإضافة وحدات:ابدأ بموديل واحد وأضف وحدات إضافية مع زيادة حجم الإنتاج أو حيث تتطلب خطوط التعبئة الجديدة تغطية.
- التعقيم الخالي من المواد الكيميائية وخالي من المخلفات:يزيل المطهرات الكيميائية وتكاليفها ومخاطر التخزين واستهلاك المياه ومعالجة مياه الصرف الصحي.
- عملية البرد، لا تلف الحرارة التعبئة:المعالجة غير الحرارية لا تؤثر على مواد التغليف الحساسة للحرارة بما في ذلك الأفلام الرقيقة ، وعلامات الرغوة ، والورق المقوى.
- FDA 21 CFR 179.39 متوافق:تتوافق مع اللوائح للأسطح التي تلامس الغذاء مباشرة عند تطبيقها قبل التعبئة.
- صيانة منخفضة وتكلفة تشغيل منخفضة:الحد الأدنى من استهلاك الطاقة ، وطول عمر المصابيح ، وعدم وجود مواد استهلاكية كيميائية. تكلفة التشغيل السنوية عادة < 1٪ من تكلفة برنامج المطهرات الكيميائية المكافئة.
- مستقل عن التحكم الحالي في الخط:يعمل كنظام سلامة مستقل مع واجهة HMI الخاصة به أو يدمج مع PLC الخط الموجود لمراقبة عن بعد وإدارة الوصفة.
- بناء الصلب المقاوم للصدأعلبة من الفولاذ المقاوم للصدأ 304 مع غشاشات سيليكونية مغلقة، تحمي الإلكترونيات الداخلية من الرطوبة والغبار.غطاء مصباح مع تصنيف IP66 مناسب لبيئات غسل مصانع الأغذية.
الدعم والخدمات
- تقييم الناقل في الموقع ودراسة الجدوى:فنيونا سوف يزورون منشأتك لتقييم الناقلة وقياس المساحة المتاحة، وتحديد وضع المنطقة المثلى للحد الأقصى من الميكروبات.
- التثبيت والتشغيل:خدمة التثبيت الكاملة بما في ذلك تركيب الدعامات، والاتصال الكهربائي، وتثبيت قفل الأمان، ومعايرة النظام -- يتم في العادة في نوبة واحدة.
- تدريب المشغل والصيانة:تدريب يوم واحد في الموقع يشمل استبدال المصباح وإجراءات التنظيف واختبار الأمان في القفل وتشخيص الأخطاء.
- فحص السلامة الكهربائية قبل التثبيت:التحقق من متطلبات إمدادات الكهرباء، ووحدة الأرض، وتوافق القفل الآمن مع أنظمة حماية الآلة القائمة.
- الدعم الفني عن بعد:إصلاح الأخطاء عبر الهاتف والبريد الإلكتروني ومساعدة الفيديو مع وقت استجابة قياسي مدته 4 ساعات.
- جداول الصيانة الوقائية:معايرة طاقة المصباح مرتين سنوياً أو كل ثلاثة أشهر، وتنظيف غلاف الكوارتز، واختبار الكهرباء في الصلب، وفحص نظام القيادة.
- توفر قطع الغيار:الشحن الفوري لمصابيح احتياطية أصلية، غطاء الكوارتز، المسامير، ومفاتيح الأمان.
- دعم التحقق من الصحةالمساعدة في رسم خرائط جرعات الأشعة فوق البنفسجية، ودراسات التحقق من صحة المؤشرات الحيوية، وتوثيق HACCP/FSMA.
التعبئة والشحن
- العبوة:وحدة كاملة معبأة في علبة مزودة بالرغوة المخصصة، وصندوق التحكم في علبة منفصلة محمية من التآكل، والمصابيح في أنابيب منفصلة محمية من الصدمات.جميعها معبأة للصادرة في صناديق الكرتون المموجة ذات الجدران المزدوجة أو صناديق الخشب المقارن.
- خيارات الشحن:الكوريير السريع في جميع أنحاء العالم (3 - 7 أيام) ، الشحن الجوي للتسليمات العاجلة ، الشحن البحري (LCL / حاوية) للطلبات الكاملة.
- وقت التسليم:14 - 21 يومًا للتكوينات القياسية للوحدة؛ 21 - 35 يومًا للوحدات المتعددة أو المخصصة.
- خيارات ميناء التحميل / الشحن:التوصيل السريع من باب إلى باب لمعظم المناطق؛ الشحن البحري من الموانئ الصينية الرئيسية.
- الوثائق:الفاتورة التجارية، قائمة التعبئة، شهادة الموافقة المعتمدة، FDA 21 CFR 179.39 خطاب الامتثال.
الأسئلة الشائعة
س: كيف أعرف ما إذا كانت هذه الوحدة يمكن أن تتناسب مع ناقل النقل الحالي الخاص بي؟
ج: فريق هندسة التطبيقات لدينا يوفر تقييم مجاني. نحن بحاجة فقط إلى ثلاثة قياسات: شريط نقل / عرض الإطار، ارتفاع الإفراج فوق الناقلة،والمسافة من السكة الحديدية الجانبية إلى أقرب عائقبالنسبة للتركيبات المعقدة، نقدم زيارات الموقع أو قياسات بمساعدة مكالمة فيديو.
س: هل يمكنني تثبيت الوحدة بنفسي، أم أن التثبيت المهني مطلوب؟
الجواب: تم تصميم الوحدة لتركيب بسيط من صنع نفسك من قبل الكهربائيين والموظفين المؤهلين للصيانة. نحن نقدم دليل التثبيت خطوة بخطوة.خدمة التثبيت المدفوعة لدينا تضمن التحقق الكامل من السلامة، خرائط شدة الأشعة فوق البنفسجية، وتكامل نظام التحكم.
س: كم عدد وحدات المصابيح التي أحتاجها لعرض الناقل الخاص بي؟
ج: تغطي كل وحدة 200-800 ملم من العرض الفعلي. بالنسبة لنقل 600 ملم عريض ، تكون وحدة واحدة كافية عادة. بالنسبة لنقلات أوسع ، يمكن تركيب وحدات متعددة جنبا إلى جنب.تقييم الجدوى الخاص بنا سوف يحدد عدد محدد من الوحدات.
س: هل الضوء فوق البنفسجي يضر بشريط النقل الخاص بي؟
ج: معظم أحزمة النقل القياسية (PVC ، PU ، شبكة الفولاذ المقاوم للصدأ ، البلاستيك المكونة وحداتًا) لديها مقاومة عالية جدًا للأشعة فوق البنفسجية. ومع ذلك ، قد تعاني أحزمة المطاط وبعض الأحزمة المتخصصة من تدهور السطح.ونحن تشمل مادة الحزام التوافق كجزء من تقييمنا قبل التثبيت وتوفير لوحات درع للحزام الحساسة.
س: ما هي فترة الاسترداد لنظام الأشعة فوق البنفسجية المكونة من وحدات مقارنة مع المطهرات الكيميائية؟
ج: يتم تحقيق عائد الاستثمار عادة في 6-12 شهرًا بسبب القضاء الفوري على تكاليف شراء المواد الكيميائية ، والقضاء على متطلبات تخزين المواد الكيميائية والتعامل معها ،القضاء على تكاليف مياه الشطف ومعالجة مياه الصرف الصحي، والحد من عوائد المنتجات المرتبطة بالتلف. انخفاض تكلفة رأس المال للنظام الوحدي والحد الأدنى من تكاليف التثبيت يقلل من فترات الاسترداد.
س: كم مرة تحتاج إلى استبدال المصابيح؟
ج: مصابيح الأملغام عالية الإخراج تصل إلى 12000-16000 ساعة (3-4 سنوات من التشغيل المستمر في نوبات يومية مدتها 12 ساعة). يعرض جهاز HMI ساعات الحياة المتبقية للضوء ويشغل تذكيرًا باستبدالها.نوصي بتخزين مجموعة كاملة من مصابيح الاستبدال لتقليل وقت التوقف عن العمل لتغيير المصابيح.
