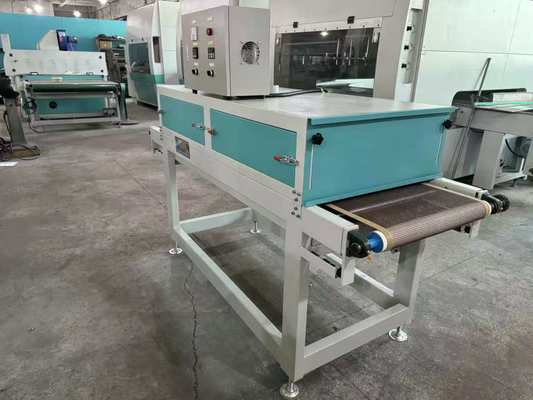

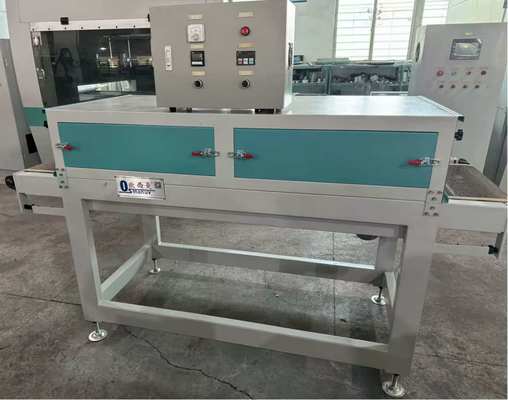

ناقل تجفيف بالأشعة تحت الحمراء عالي السرعة وموفر للطاقة بقدرة 2.2 متر لطلاء سطح اللب المصبوب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-IR-300 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| نظام التبريد: | تبريد الهواء القسري | درجة حرارة التدفئة: | 0-200 ℃ |
|---|---|---|---|
| رقم الموديل: | أوسم-IR-920 | نطاق درجة حرارة التجفيف: | 30 درجة مئوية - 150 درجة مئوية |
| طريقة التجفيف: | إشعاع الأشعة تحت الحمراء | لون: | الكمبيوتر الأبيض |
| عرض جاف فعال: | 1320 ملم | استهلاك الطاقة: | متغير (على سبيل المثال، 3 كيلو واط - 15 كيلو واط) |
| إبراز: | 2.2 مليون ناقل تجفيف بالأشعة تحت الحمراء,آلة تجفيف بالأشعة تحت الحمراء موفرة للطاقة,ناقل طلاء سطح اللب المصبوب |
||
منتوج وصف

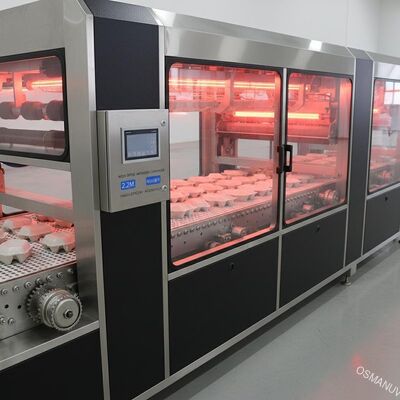

ناقل تجفيف بالأشعة تحت الحمراء عالي السرعة وموفر للطاقة بقدرة 2.2 متر لطلاء سطح اللب المصبوب
تكوين خط الإنتاج
تم تصميم نظام ناقل التجفيف بالأشعة تحت الحمراء عالي السرعة هذا خصيصًا للتجفيف المستمر لمنتجات اللب المقولبة المطلية بالسطح ويتكون من:
- قسم ناقل التغذية:حزام تغذية متغير السرعة مع التحكم في تباعد المنتج من أجل التحميل المتسق والتكامل السلس مع معدات الطلاء الأولية
- غرفة التجفيف الرئيسية بالأشعة تحت الحمراء:هيكل نفق للخدمة الشاقة مزود بمصفوفات باعث للأشعة تحت الحمراء متوسطة الموجة للتدفئة المستهدفة
- نظام التدفئة بالأشعة تحت الحمراء متعدد المناطق:مناطق باعث للأشعة تحت الحمراء يتم التحكم فيها بشكل مستقل لتحسين مستوى التجفيف عبر عرض المنتج
- نظام المساعدة على تدوير الهواء الساخن:دوران الهواء القسري المتكامل لتعزيز توزيع الحرارة وتسريع تبخر المذيبات/الرطوبة
- نظام التحكم في العادم والرطوبة:مخمدات منظمة ومراوح استخلاص الرطوبة لإزالة المذيبات المتبخرة وبخار الماء بكفاءة
- قسم التبريد:منطقة تبريد بالهواء المحيط أو القسري لتثبيت درجة حرارة السطح النهائي قبل التعامل مع المنتج
- قسم ناقل التغذية:حزام خروج متغير السرعة مع وحدة تكديس اختيارية للتجميع المنظم للمنتجات المجففة
- خزانة تحكم PLC مركزية مع واجهة HMI:واجهة تعمل باللمس للتحكم الكامل في المعلمات وتخزين الوصفات ومراقبة الإنتاج في الوقت الفعلي
- محركات التردد المتغير (VFD):التحكم الدقيق في سرعة المحرك لأنظمة الناقل والمروحة
وصف المنتج
إن ناقل التجفيف بالأشعة تحت الحمراء عالي السرعة والموفر للطاقة بقدرة 2.2 متر هو نظام تجفيف صناعي احترافي مصمم خصيصًا للتجفيف السريع والموحد للطلاءات السطحية المستندة إلى الماء والمذيبات على منتجات اللب المقولبة مثل أدوات المائدة (الأطباق والأوعية وصناديق الغداء والصواني) وإدراج التغليف الصناعي وحاويات المواد الغذائية وغيرها من مواد اللب المطلية.
من خلال استخدام تقنية التسخين بالأشعة تحت الحمراء ذات الموجة المتوسطة، توفر هذه المعدات حرارة سريعة وموجهة مباشرة إلى السطح المطلي، مما يؤدي إلى تسريع تبخر الرطوبة ومعالجة الطلاء بكفاءة عالية في استخدام الطاقة. تعمل طاقة الأشعة تحت الحمراء الممتصة مباشرة على تسخين طبقة الطلاء بسرعة دون الحاجة إلى تسخين حجم الهواء المحيط بالكامل في ورشة العمل، مما يقلل بشكل كبير من هدر الطاقة وتكاليف التشغيل.
يعمل نظام المساعدة المتكامل لتدوير الهواء الساخن على تعزيز تجانس الحرارة، مما يمنع حدوث مشكلات مثل الثقب والمعالجة غير الكاملة. مع سرعات معالجة تصل إلى 30 م/دقيقة، يُعد ناقل التجفيف بالأشعة تحت الحمراء عالي السرعة بعرض 2.2 مترًا خيارًا مثاليًا لمصنعي قوالب اللب متوسطة إلى عالية الحجم الذين يسعون إلى تحسين الإنتاجية مع الحفاظ على تشطيب سطحي متسق وعالي الجودة وأقل استهلاك للطاقة.
المعلمات التقنية
| المعلمة | المواصفات / الوصف |
|---|---|
| تسمية النموذج | سلسلة OSM-IR-2200-HS (قابلة للتخصيص) |
| عرض العمل الفعال | 2200 ملم (قابل للتخصيص من 600 ملم إلى 2600 ملم) |
| إجمالي طول الناقل | 6 - 20 مترًا (قابل للتخصيص بناءً على متطلبات التجفيف) |
| أقصى ارتفاع للمنتج (التخليص) | 80 - 180 ملم (قابل للتعديل) |
| نوع الناقل | حزام شبكي تفلون أحادي الطبقة / سلسلة شبكية من الفولاذ المقاوم للصدأ (قابلة للتخصيص) |
| سرعة الناقل | 0.5 - 30 م/دقيقة (قابل للتعديل بدون خطوات عبر VFD) |
| طريقة التدفئة | بواعث كوارتز للأشعة تحت الحمراء متوسطة الموجة (الطول الموجي: 2.0 - 4.0 ميكرومتر) |
| نطاق درجة الحرارة | المحيطة - 160 درجة مئوية (قابل للتعديل، والتحكم في PID) |
| توحيد درجة الحرارة | ±5 درجة مئوية عبر عرض العمل الكامل (مع مساعدة دوران الهواء الساخن) |
| عدد مناطق التسخين بالأشعة تحت الحمراء | 2 - 6 مناطق تسيطر عليها بشكل مستقل |
| تكوين باعث الأشعة تحت الحمراء | مجموعة متداخلة لتوزيع الحرارة بشكل موحد |
| تداول الهواء الساخن | نظام هواء قسري مصمم بشكل متكامل مع تدفق هواء قابل للتعديل |
| نظام العادم | مخمدات مع مروحة عادم متغيرة السرعة، مستشعر رطوبة اختياري |
| نظام التحكم | PLC مع شاشة HMI ملونة تعمل باللمس مقاس 7 بوصات/10 بوصات، وإدارة الوصفات، وتسجيل البيانات |
| مزود الطاقة | 380 فولت / 50 هرتز / ثلاثي الطور (قابل للتكوين إلى 220 فولت / 60 هرتز أو 460 فولت / 60 هرتز) |
| إجمالي الطاقة المثبتة | 55 - 120 كيلووات (قابلة للتخصيص بناءً على مناطق التسخين وتكوين الناقل) |
| مادة الناقل | شبكة من الألياف الزجاجية المطلية بالتفلون / حزام مثقوب من الفولاذ المقاوم للصدأ 304 |
| العزل | 60 - 100 ملم عزل من الصوف المعدني عالي الكثافة لتحقيق الكفاءة الحرارية |
| منطقة التبريد | قسم تبريد الهواء القسري 1 - 2 متر (قابل للتخصيص) |
| ميزات السلامة | أسلاك سحب للإيقاف في حالات الطوارئ، حماية من الحمل الزائد الحراري، واقيات أمان |
| بصمة الآلة (الطول×العرض×الارتفاع) | قابلة للتخصيص على أساس طول الخط؛ نموذجي: 8000×2800×1800 ملم |
| ارتفاع العملية | 900 مم (± 20 مم قابل للتعديل) |
| الشهادات | حاصل على شهادة CE، ومتوافق مع ISO9001:2015، وتتوفر خيارات UL |
التطبيقات
مثالية للتجفيف المستمر لمنتجات اللب المقولبة ذات السطح المطلي عبر قطاعات صناعية متعددة:
- أدوات المائدة اللب مصبوب:تجفيف الطلاءات العازلة ذات الأساس المائي والمذيبات على الأطباق والأوعية وصناديق الغداء والأكواب والصواني وحاويات الطعام
- التعبئة والتغليف من الورق المقوى:تجفيف الطلاءات الوظيفية والزخرفية على العبوات الورقية والأصداف والصناديق والكرتون
- صب اللب الصناعي:تجفيف الطلاءات على ملحقات تغليف الإلكترونيات، وصواني قطع غيار السيارات، وغيرها من المكونات الصناعية المصنوعة من الألياف المقولبة
- منتجات اللب المغلفة:أي مادة عجينة مقولبة تتطلب تجفيف سريع وفعال للطلاءات المطبقة على السطح
- مكونات لوحة الأثاث:تجفيف الطلاءات الأولية والمعاطف النهائية على ألواح الأثاث وأبواب الخزانات والألواح الزخرفية (حتى عرض 2200 مم)
- بيئات التصنيع ذات الحجم الكبير:تتطلب خطوط الإنتاج المستمرة إنتاجية عالية، وأقل وقت توقف عن العمل، وتشغيلًا موفرًا للطاقة
خيارات التخصيص
الخط هوقابلة للتخصيص بالكامللتناسب مساحة المصنع المحددة وحجم الإنتاج وهندسة المنتج ومتطلبات الطلاء.
- عرض العمل الفعال:التكوين القياسي 2200 مم قابل للتعديل بالكامل من 600 مم إلى 2600 مم
- إجمالي طول الخط:طول الناقل قابل للتخصيص من 6 أمتار إلى 20+ مترًا
- عدد مناطق التدفئة:مناطق يتم التحكم فيها بشكل مستقل قابلة للتخصيص من 2 إلى 6
- اختيار باعث الأشعة تحت الحمراء:اختيار بواعث الموجة المتوسطة أو الأشعة تحت الحمراء البعيدة
- نوع الحزام الناقل:حزام شبكي من التيفلون، أو سلسلة شبكية من الفولاذ المقاوم للصدأ، أو مادة حزام مخصصة
- تصميم دوران الهواء الساخن:نمط تدفق هواء قابل للتخصيص (من أعلى إلى أسفل، أو من أسفل إلى أعلى، أو مزيج)
- تكوين نظام العادم:مراوح عادم ثابتة أو متغيرة السرعة، وتحكم يدوي أو آلي في نسبة الرطوبة
- القدرة على التكامل:التكامل المباشر مع معدات الطلاء الأولية وأنظمة التشطيب/التعبئة النهائية
- تكوين مصدر الطاقة:380 فولت/50 هرتز (قياسي)، 220 فولت/60 هرتز (أمريكا الشمالية)، 460 فولت/60 هرتز، أو متطلبات إقليمية أخرى
- الشهادات الخاصة:خيارات شهادات CE، UL، CSA، EAC للامتثال للتصدير الدولي
- قسم التبريد:طول منطقة تبريد الهواء المحيط أو القسري وتكوينها
- المراقبة عن بعد واتصال البيانات:اتصال IoT اختياري لتتبع الأداء في الوقت الفعلي
- تكامل غرف الأبحاث:هيكل من الفولاذ المقاوم للصدأ وعادم مفلتر بتقنية HEPA للتطبيقات الطبية/الصيدلانية
الميزات الرئيسية
- سعة تنسيق عريض 2.2 متر:يتعامل مع منتجات وألواح اللب المقولبة الكبيرة التي يصل عرضها إلى 2200 مم في تمريرة واحدة
- تجفيف مستمر عالي السرعة:سرعات الناقل تصل إلى 30 م/دقيقة مع تسخين بالأشعة تحت الحمراء متعدد المناطق
- استجابة سريعة للتدفئة بالأشعة تحت الحمراء:توفر بواعث الأشعة تحت الحمراء ذات الموجة المتوسطة أوقات تسخين سريعة (بالثواني)
- عملية موفرة للطاقة:استهلاك أقل للطاقة بنسبة تصل إلى 30% مقارنة بمجففات الهواء الساخن التقليدية
- طلاء نهائي متفوق:يمنع العيوب السطحية مثل الثقب أو التقرح أو المعالجة غير الكاملة
- توزيع موحد لدرجة الحرارة:مجموعة باعثات الأشعة تحت الحمراء المتداخلة مع مساعدة دوران الهواء الساخن
- تحكم PLC سهل الاستخدام:واجهة بديهية تعمل باللمس مع إدارة الوصفات
- تكلفة تشغيلية منخفضة:انخفاض استهلاك الطاقة والحد الأدنى من متطلبات الصيانة
- تصميم النفق المدمج:البناء المعياري يقلل من متطلبات المساحة الأرضية
الدعم والخدمات
- التثبيت والتشغيل:دعم التثبيت الاحترافي في الموقع بما في ذلك المعايرة والتكامل الكامل للخط
- برامج تدريب المشغلين:تدريب شامل يغطي إجراءات تشغيل وصيانة الماكينة
- الخط الساخن الفني والدعم عن بعد:مساعدة فنية عن بعد على مدار 24 ساعة طوال أيام الأسبوع عبر الهاتف والبريد الإلكتروني والتشخيص عن بعد الذي يدعم إنترنت الأشياء
- خطط الصيانة الوقائية:خدمات الفحص والمعايرة واستبدال المكونات المجدولة
- استشارات تحسين العمليات:إرشادات الخبراء بشأن تحسين معلمات التجفيف لتركيبات طلاء محددة
- حزمة التوثيق:الوثائق الفنية الشاملة بما في ذلك دليل التشغيل والخطط الكهربائية
- توفر قطع الغيار:توريد قطع الغيار الأصلية مدى الحياة من خلال شبكة التوزيع العالمية
- الضمان الممتد:تتوفر تغطية ضمان ممتدة اختيارية لمدة 24 شهرًا أو 36 شهرًا
التعبئة والشحن
- التعبئة والتغليف:يتم شحن الوحدات المجمعة مسبقًا على منصات خشبية معززة للتصدير بمواد مقاومة للصدمات
- خيارات الشحن:شحن عالمي عبر الشحن البحري، الشحن الجوي للشحنات العاجلة، أو النقل البري
- موعد التسليم:30 - 45 يومًا للتكوينات القياسية؛ 45 - 60 يومًا للتكوينات المخصصة
- ميناء التحميل:الموانئ الصينية الكبرى مع توفير وثائق التصدير الكاملة
- التجميع في الموقع:فريق تركيب متخصص مع التجميع في الموقع والتحقق من صحة التشغيل لمدة أسبوع إلى أسبوعين
الأسئلة المتداولة
ما هي أنواع الطلاءات التي يمكن تجفيفها باستخدام هذه المعدات؟
يتوافق ناقل التجفيف بالأشعة تحت الحمراء هذا مع مجموعة واسعة من تركيبات الطلاء - في المقام الأول الطلاءات العازلة القائمة على الماء والطلاءات القائمة على المذيبات المستخدمة بشكل شائع في تطبيقات اللب المقولب. تعتبر الأشعة تحت الحمراء ذات الموجة المتوسطة فعالة بشكل خاص للطلاءات ذات الأساس المائي نظرًا لتقاربها القوي مع جزيئات الماء، مما يضمن إزالة الرطوبة بكفاءة دون الإضرار بالركيزة.
ما هو عرض العمل الفعال البالغ 2.2 متر؟ هل يمكن تعديل هذا؟
نعم، الجهاز قابل للتخصيص بالكامل. في حين أن 2200 مم هو العرض القياسي الموصى به لمنتجات اللب المقولبة كبيرة الحجم، فإننا نقدم عروض عمل فعالة تتراوح من 600 مم إلى 2600 مم. يتم تعديل تكوين الخط بالكامل وفقًا لذلك لضمان توحيد التجفيف الأمثل عبر أبعاد منتجك المحدد.
كيف يمكن مقارنة التجفيف بالأشعة تحت الحمراء بالتجفيف بالهواء الساخن لطلاءات اللب المقولبة؟
يوفر التجفيف بالأشعة تحت الحمراء مزايا كبيرة لللب المصبوب المطلي. تنقل الأشعة تحت الحمراء الحرارة مباشرة إلى السطح المطلي دون تسخين الهواء المحيط، مما يؤدي إلى انخفاض استهلاك الطاقة بنسبة تصل إلى 30% مقارنة بمجففات الهواء الساخن التقليدية. بالإضافة إلى ذلك، توفر الأشعة تحت الحمراء أوقات استجابة أسرع، وتحكمًا أكثر دقة في درجة الحرارة، وتقلل من عيوب السطح.
هل قسم التبريد ضروري بعد التجفيف بالأشعة تحت الحمراء؟
نعم، يوصى بوجود منطقة تبريد لمعظم التطبيقات. بعد الخروج من منطقة التجفيف ذات درجة الحرارة العالية، تحتاج أسطح الطلاء والركيزة إلى تبريد متحكم فيه قبل التعامل معها لمنع التشوه أو التلف الناتج عن الحرارة. تشتمل أنظمتنا على أقسام تبريد قابلة للتخصيص من 1-2 متر مع خيارات تبريد الهواء المحيط أو القسري.
هل يمكن دمج هذا الخط مع معدات الطلاء الأوتوماتيكية؟
قطعاً. تم تصميم الخط كنظام معياري يتكامل بسلاسة مع معدات الطلاء الأولية مثل آلات الطلاء الدوارة، وخطوط الطلاء بالرش، وطلاءات الستائر، وأنظمة التوزيع الأوتوماتيكية. يقدم فريقنا الهندسي الدعم الكامل لتخطيط التكامل.
ما هو استهلاك الطاقة النموذجي؟
يختلف استهلاك الطاقة بناءً على عدد مناطق التسخين، ودرجة حرارة التشغيل، وسرعة الناقل، وإنتاجية المنتج. يعمل نظام المساعدة المتكامل لتدوير الهواء الساخن على تحسين استخدام الطاقة عن طريق إعادة تدوير الهواء الساخن داخل النفق، مما يقلل من خسائر العادم. يمكن لأنظمة استعادة الحرارة الاختيارية تقليل تكاليف الطاقة بنسبة تصل إلى 20%.
ما هي فترة الضمان؟
الضمان القياسي هو 12 شهرًا من تاريخ التشغيل، ويغطي عيوب التصنيع في المواد والتصنيع. يشمل الضمان جميع المكونات الكهربائية والميكانيكية والإنشائية. تتوفر خيارات الضمان الممتد (24 أو 36 شهرًا) عند الطلب.
هل يمكن للآلة التعامل مع ارتفاعات/أشكال مختلفة للمنتج؟
نعم، يمكن تعديل خلوص ارتفاع المنتج بين 80-180 مم بشكل قياسي. بالنسبة للمنتجات العميقة أو الأشكال غير المنتظمة، يمكن إجراء تعديلات مخصصة بما في ذلك زيادة ارتفاع الخلوص وتعديل موضع باعث الأشعة تحت الحمراء لضمان تجفيف موحد عبر الأشكال الهندسية المعقدة للمنتج.
