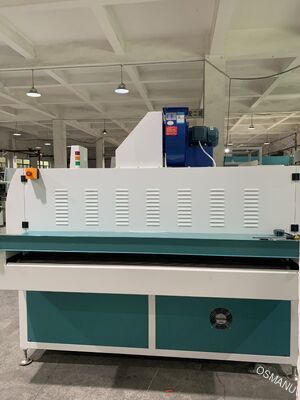

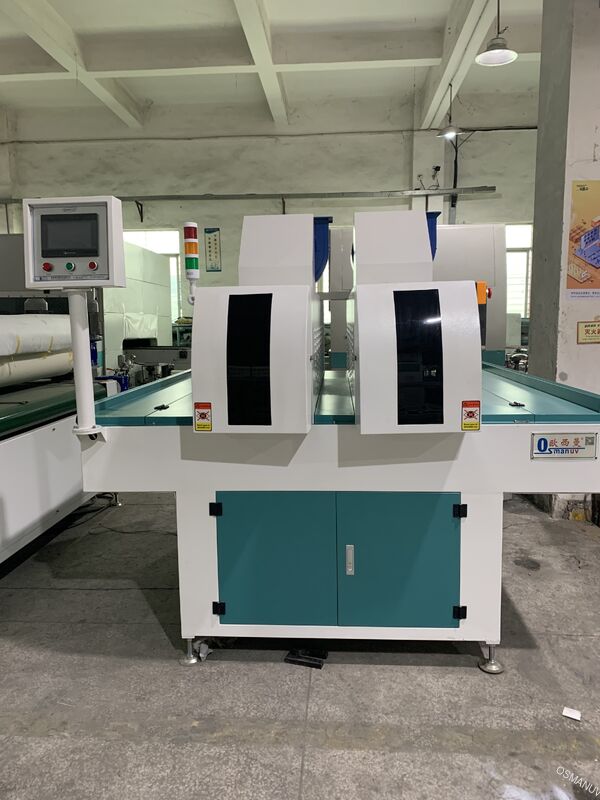

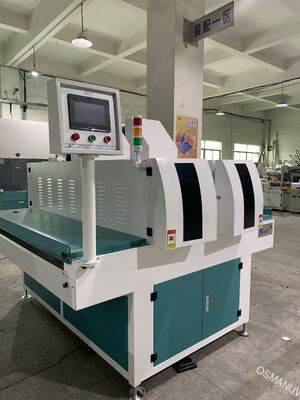

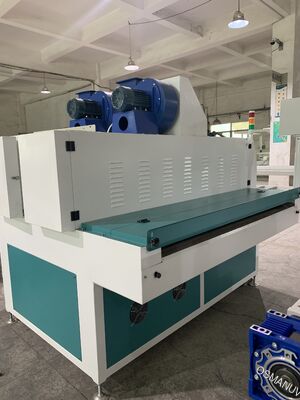

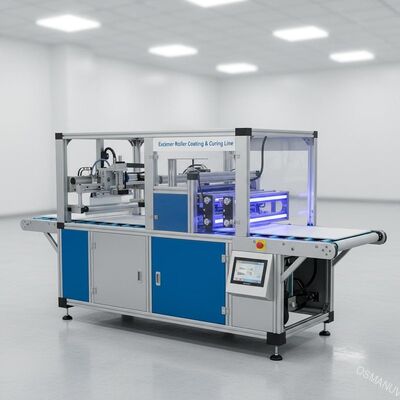

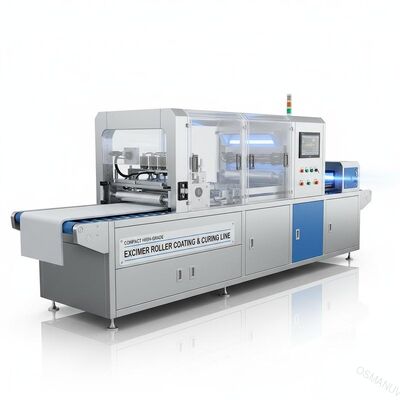

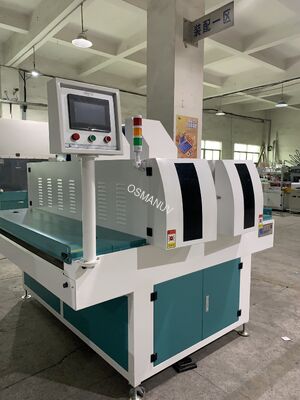

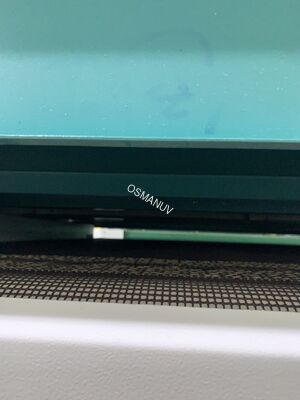

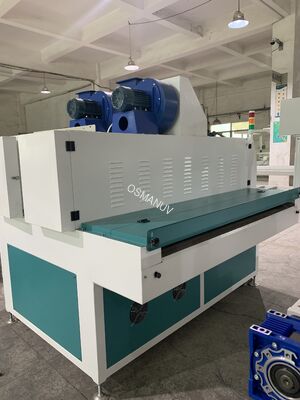

خط طلاء و معالجة بكرة الإكسيمر عالي الجودة ومدمج للألواح الناعمة كالحرير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-غ-1320 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| تقرير اختبار الآلات: | متاح | نظام التحكم: | شاشة تعمل باللمس PLC |
|---|---|---|---|
| منطقة طلاء: | مساحة كبيرة | أتمتة الطلاء: | أتمتة عالية |
| متانة الطلاء: | متانة عالية | عرض جاف فعال: | 200 ملم |
| ارتفاع كومة المجموعة: | 1000 ملم | طَرد: | حالة خشبية |
| إبراز: | خط طلاء أسطواني بالليزر إكسيمر مدمج,آلة معالجة بالأشعة فوق البنفسجية للألواح الناعمة للبشرة,آلة طلاء بالليزر إكسيمر عالية الجودة |
||
منتوج وصف
خط طلاء ومعالجة أسطوانة إكسيمر مدمجة عالية الجودة للألواح الناعمة على الجلد
تم تصميم خط الطلاء والمعالجة بأسطوانة إكسيمر المدمجة هذا خصيصًا لإنتاج دفعات عالية الجودة وصغيرة إلى متوسطة من الألواح الناعمة، مما يوفر تشطيبات لمسية ممتازة مع تشغيل فعال للمساحة.
تكوين خط الإنتاج
- وحدة تنظيف الغبار:فرشاة مفردة أو مزدوجة الوجه ومحطة تنظيف بالمكنسة الكهربائية
- آلة طلاء الأسطوانة الدقيقة:رأس طلاء عالي الدقة مع بكرات الجرعات وأداة التطبيق
- منطقة تسوية الأشعة تحت الحمراء:قسم تسوية تدفق الأشعة تحت الحمراء 3-6 متر
- نظام الأشعة فوق البنفسجية متعدد المصابيح نانو إكسيمر:وحدة مصباح excimer متكاملة لبلمرة السطح
- نظام مراقبة الأكسجين وتطهير النيتروجين:مستشعر O₂ في الوقت الحقيقي مع تنظيم النيتروجين الآلي
- وحدة المعالجة النهائية للأشعة فوق البنفسجية الزئبقية:مجموعة مصابيح زئبقية ذات نطاق عريض للمعالجة الكاملة العمق
- نظام التحكم PLC:واجهة سهلة الاستخدام تعمل باللمس مع تخزين الوصفات
- منطقة التبريد/الشيخوخة:قسم تبريد الهواء القسري الاختياري
- وحدة التراص التلقائية:نظام جمع التغذية للألواح النهائية
المعلمات التقنية
| المعلمة | المواصفات / الوصف |
|---|---|
| تسمية النموذج | سلسلة مدمجة - قابلة للتخصيص بالكامل |
| نوع النظام | طلاء الأسطوانة + الأشعة فوق البنفسجية excimer + معالجة الأشعة فوق البنفسجية للزئبق |
| الطول الموجي الإكسيمر | 172 نانومتر (أساسي) / 186-254 نانومتر (متوافق مع نطاقات الحافة) |
| عرض العمل | 600 / 1100 / 1320 ملم (قابل للتخصيص) |
| نطاق سمك العمل | 2 - 50 ملم (3 - 30 ملم للوحات الديكورية) |
| الحد الأدنى لطول اللوحة | 300 مم (350 مم للألواح بسمك 10-30 مم) |
| سرعة الناقل | 0 - 20 م/دقيقة (قابل للتعديل بدون خطوات عبر VFD) |
| طريقة الطلاء | طلاء الأسطوانة المفردة أو المزدوجة (قابل للتخصيص) |
| عدد رؤوس الطلاء | 1 - 2 (قابل للتخصيص) |
| قطر بكرة التطبيق | Φ200 / Φ250 مم (قابل للتخصيص) |
| قطر اسطوانة الجرعات | Φ123 / Φ150 مم (قابل للتخصيص) |
| طول التسوية بالأشعة تحت الحمراء | 3 - 6 متر (قابل للتخصيص) |
| سمك الطلاء (الرطب) | قابل للتعديل: 0.01 - 2.0 ملم |
| مستوى اللمعان النهائي (60 درجة) | منخفض يصل إلى 2-5 GU (غير لامع للغاية) |
| صلابة السطح | صلابة قلم الرصاص 1H - 3H (تعتمد على تركيبة الطلاء) |
| أداء مضاد لبصمات الأصابع | ممتاز - بصمات الأصابع تتساقط بسرعة |
| مقاومة الخدش | متفوقة على الطلاءات القياسية غير اللامعة للأشعة فوق البنفسجية |
| إجمالي الطاقة المثبتة | 35 - 80 كيلو واط (حسب التكوين) |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل (قابل للتكوين إلى 220 فولت / 60 هرتز) |
| ضغط الهواء المضغوط | 0.4 - 0.7 ميجا باسكال |
| بصمة الآلة (الطول×العرض×الارتفاع) | تصميم مدمج: تقريبًا. 8,000-15,000 مم × 2,200 × 2,200 مم |
| ارتفاع العملية | 900 ملم (±20 ملم) |
| نظام التحكم | PLC مع شاشة HMI ملونة تعمل باللمس مقاس 7 بوصات، وتخزين الوصفات، وتسجيل بيانات الإنتاج |
| شهادات السلامة | شهادة CE، متوافقة مع ISO9001:2015 |
التطبيقات
- ألواح الأثاث الراقية:خزائن، خزائن، طاولات، وحدات رفوف
- أبواب خزانة المطبخ:لمسة نهائية فائقة اللمعان ومضادة لبصمات الأصابع
- لوحات البناء الزخرفية:ألواح الجدران الداخلية، فواصل الغرف
- أرضيات SPC وWPC:سطح متين ومقاوم للخدش وناعم الملمس
- الألواح المصفحة PVC و PET/PETG:تشطيب غير لامع للسلع الورقية المزخرفة
- ألواح الأبواب:جلود الأبواب الداخلية والخارجية
- إنتاج دفعة صغيرة إلى متوسطة:تصنيع الأثاث حسب الطلب
- مكونات أثاث هيئة الطرق والمواصلات:ألواح أثاث مسطحة جاهزة للتجميع
خيارات التخصيص
النظام المدمج هوقابلة للتخصيص بدرجة كبيرةلتناسب متطلبات الإنتاج المحددة:
- عرض العمل قابل للتخصيص من 600 مم إلى 1600 مم
- تكوين طلاء الأسطوانة الفردية أو المزدوجة
- صلابة الأسطوانة وتخصيص المواد
- طول مستوى الأشعة تحت الحمراء قابل للتعديل من 3 إلى 6 أمتار
- تحسين نظام التحكم في النيتروجين
- إضافة قسم التبريد
- تكامل وحدة الطباعة أحادية اللون
- ميزات إضافية: التقليب التلقائي للوحة، وتكامل نطاقات الحواف، وكاميرات فحص الجودة
- خيارات مستوى الأتمتة (يدوي، نصف آلي، أو آلي بالكامل)
- تكوين خزانة التحكم المدمجة
- التكوينات الكهربائية المخصصة للمعايير الإقليمية
الميزات الرئيسية
- تصميم البصمة المدمجة:تصميم موفر للمساحة لمساحة المصنع المحدودة
- بيئة طلاء خالية من الغبار:محطة تنظيف متكاملة تقضي على العيوب السطحية
- تكنولوجيا طلاء الأسطوانة الدقيقة:أسطوانة جرعات مطلية بالكروم مع أسطوانة مطاطية
- تسوية التدفق الأمثل:مستوى 3-6 متر من الأشعة تحت الحمراء يضمن التغطية الكاملة
- مقاومة فائقة للخدش والبقع:بنية سطحية متشابكة بكثافة
- تقنية الإكسيمر البارد:الحد الأدنى من نقل الحرارة يحمي الركائز الحساسة
- القدرة على التحول السريع:تغييرات الأسطوانة السريعة وتغييرات اللون/المادة
- عملية موفرة للطاقة:تكوين مصباح الأشعة فوق البنفسجية الأمثل والتحكم الآلي في النيتروجين
- إطار بناء من قطعة واحدة:إطار فولاذي ملحوم عالي التحمل من أجل الثبات
- واجهة المستخدم سهلة الاستخدام:واجهة بديهية تعمل باللمس مع تخزين الوصفات
الدعم والخدمات
- المساعدة في تخطيط المساحة:الاستشارة في الموقع أو عن بعد
- التثبيت والتشغيل:دعم التثبيت الاحترافي في الموقع
- تدريب المشغلين:تدريب شامل على تحسين الطلاء وصيانته
- مجموعات تبديل وصيانة الأسطوانة:خراطيش الأسطوانة الاحتياطية تمت محاذاتها مسبقًا
- الخط الساخن للدعم الفني:استجابة المساعدة الفنية عن بعد
- خطط الصيانة الوقائية:برامج الصيانة المجدولة
- توفر قطع الغيار:توريد قطع الغيار الأصلية مدى الحياة
التعبئة والشحن
- التعبئة والتغليف:صندوق خشبي مدمج للتصدير مع حشوة رغوية وحاجز للرطوبة
- خيارات الشحن:الشحن لجميع أنحاء العالم عن طريق الشحن البحري أو الشحن الجوي أو النقل البري
- موعد التسليم:25-40 يومًا للتكوينات القياسية؛ 40-55 يومًا للتكوينات المخصصة
- التوثيق:وثائق التصدير الكاملة بما في ذلك الأدلة الفنية وإعلان CE
الأسئلة المتداولة
ما هي المساحة الأرضية المطلوبة لهذا النظام المدمج؟
يتراوح الطول الإجمالي للخط من 8,000 مم إلى 15,000 مم اعتمادًا على التكوين وعرض العمل، مما يجعله مناسبًا للمنشآت ذات المساحة الأرضية المحدودة. يمكن أيضًا تخصيص النظام بترتيبات الوحدات البديلة لتناسب تخطيطات المصنع المحددة.
هل يمكن لهذا الخط التعامل مع الألواح المسطحة والأسطح الجانبية/الحواف؟
مصممة في المقام الأول للألواح المسطحة. من أجل تكامل نطاقات الحافة، يمكن إضافة وحدات اختيارية (طباعة أحادية اللون، ومعالجة excimer خاصة بالحافة). اتصل بفريقنا الهندسي لمعرفة متطلبات التكوين المحددة.
كيف تحقق تقنية excimer خاصية مقاومة بصمات الأصابع؟
تخلق الأشعة فوق البنفسجية البالغة 172 نانومتر بنية سطحية مجعدة على المستوى المجهري. ينثر هذا الملمس الضوء ويقلل من ظهور زيوت وعلامات الأصابع. بالإضافة إلى ذلك، يقلل الهيكل الصغير من منطقة الاتصال ببصمات الأصابع، مما يجعلها أقل وضوحًا وأسهل في التنظيف.
ما هو العمر الافتراضي النموذجي لمصابيح الإكسيمر ومصابيح LED للأشعة فوق البنفسجية؟
عادةً ما يتراوح عمر مصابيح الإكسيمر من عدة آلاف إلى عشرة آلاف ساعة اعتمادًا على تكرار الاستخدام وظروف التشغيل. تتمتع مصابيح LED بالأشعة فوق البنفسجية بعمر افتراضي يتجاوز 20000 ساعة. ستؤدي المعايرة المنتظمة والصيانة المناسبة إلى زيادة عمر المكونات إلى أقصى حد.
هل هذه المعدات لديها متطلبات بيئية صارمة؟
نعم، يتطلب طلاء الإكسيمر ظروفًا بيئية مستقرة. يوصى ببيئة نظيفة يمكن التحكم بدرجة حرارتها (يفضل غرفة نظيفة) مع درجة حرارة ورطوبة ثابتة. يجب أن تتبع العمليات الإجراءات القياسية لتجنب التلوث الذي يؤثر على تشطيب السطح. ومع ذلك، فإن العملية مؤتمتة للغاية وتعتمد بشكل طفيف على العمل اليدوي.
هل هذا مناسب للطلاءات فوق البنفسجية ذات الأساس المائي؟
نعم، النظام متوافق مع مجموعة واسعة من الطلاءات القابلة للمعالجة بالأشعة فوق البنفسجية بما في ذلك الأشعة فوق البنفسجية ذات الأساس المائي، والأشعة فوق البنفسجية ذات الأساس المذيب، وتركيبات الأشعة فوق البنفسجية الصلبة بنسبة 100%. تشمل أنواع الطلاء المتوافقة أنظمة الأكريليك والإيبوكسي والبولي يوريثان وأنظمة PUA.
هل يمكن ترقية الخط إلى سعة أكبر في المستقبل؟
يسمح التصميم المعياري بترقيات المكونات. ومع ذلك، فإن إطار الآلة وعرض الناقل ثابتان بشكل عام. نوصي بتحديد البعد الأوسع للوحة الذي تتوقع الحاجة إليه في وقت الشراء لتجنب القيود المستقبلية. تتوفر خيارات التخصيص لعروض العمل الأوسع (حتى 2600 مم) في نماذج المنصات الأكبر حجمًا - يرجى استشارة فريق المبيعات لدينا.
