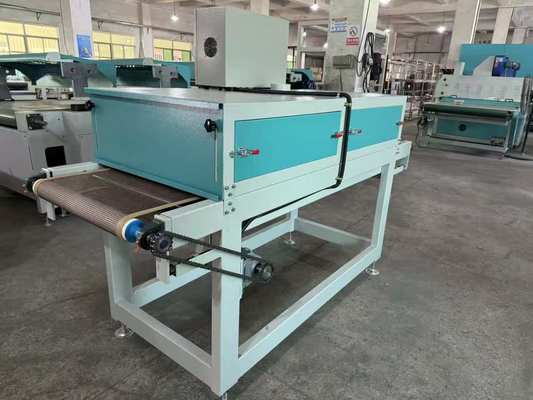

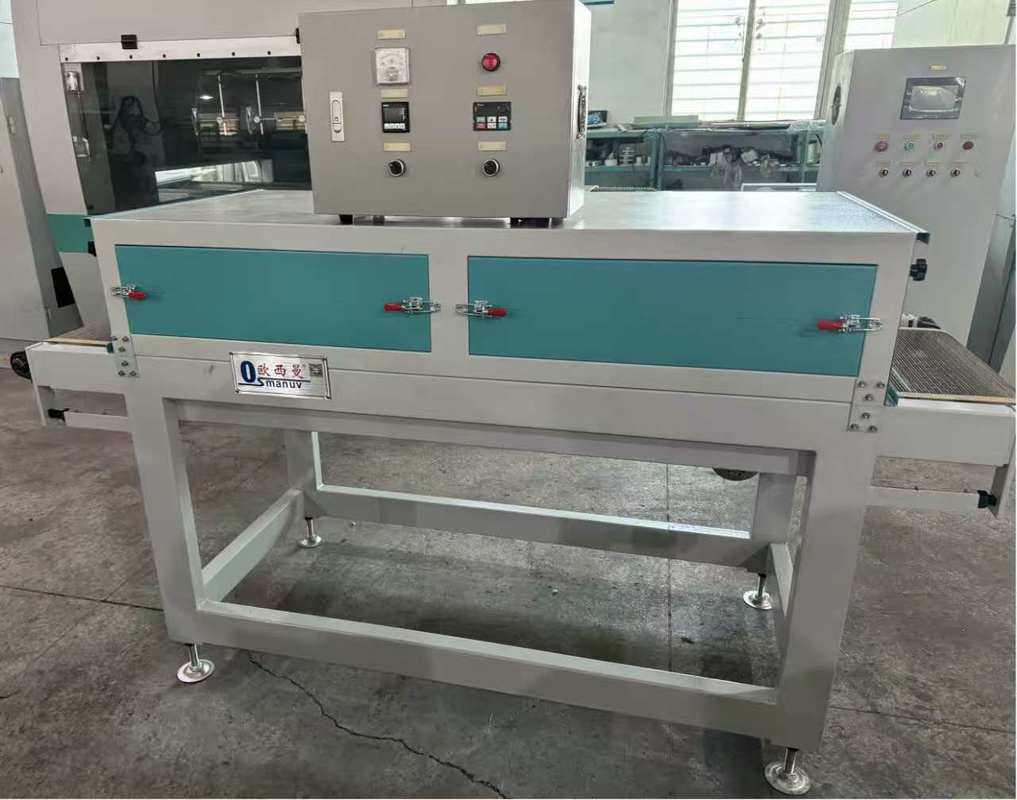

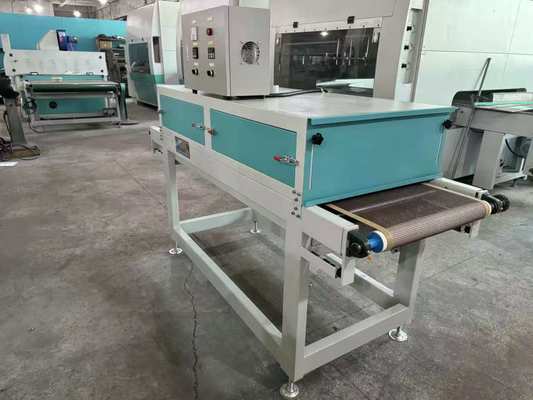

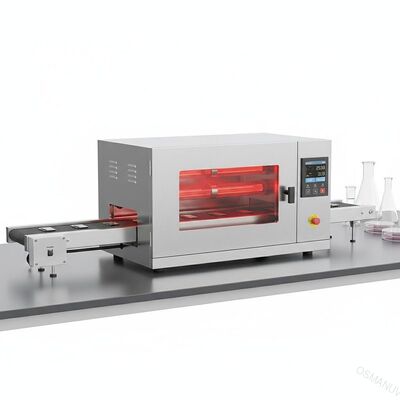

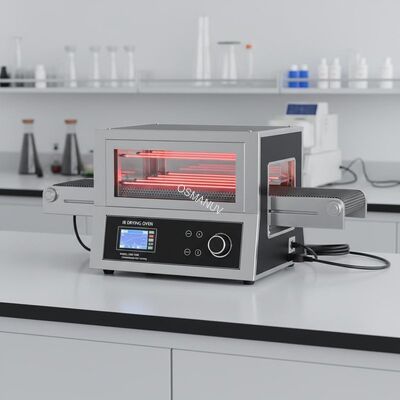

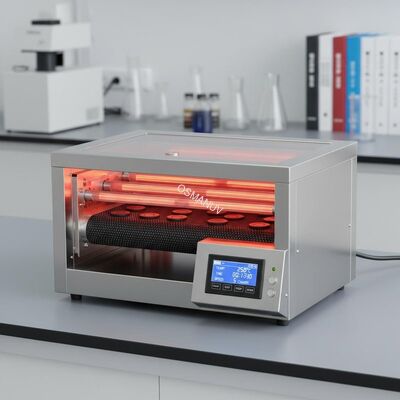

فرن تجفيف ضوئي ضيق قابل للبرمجة مع ناقل للاختبار المستمر للبحث والتطوير
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | أوسم-IR-600 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| درجة حرارة التدفئة: | 0-200 ℃ | يكتب: | آلة التجفيف |
|---|---|---|---|
| عرض: | 400 ملم | مادة عنصر التسخين: | الكوارتز أو السيراميك |
| ضمان: | 1 سنة | ميزات السلامة: | حماية من الحرارة الزائدة، توقف في حالات الطوارئ |
| ارتفاع: | 1300 ملم | طريقة التدفئة: | الأشعة تحت الحمراء |
| إبراز: | فرن تجفيف مدمج قابل للبرمجة بالأشعة تحت الحمراء,آلة تجفيف بالأشعة تحت الحمراء مع ناقل,فرن تجفيف للاختبارات البحثية والتطويرية |
||
منتوج وصف
فرن تجفيف ضوئي ضيق قابل للبرمجة مع ناقل للاختبار المستمر للبحث والتطوير
تكوين خط الإنتاج
يتضمن خط البحث والتطوير المتواصل هذا:
- ناقل التغذية ذو السرعة المتغيرةعرض 200-600 ملم، نطاق السرعة 0.2-5 م/دقيقة

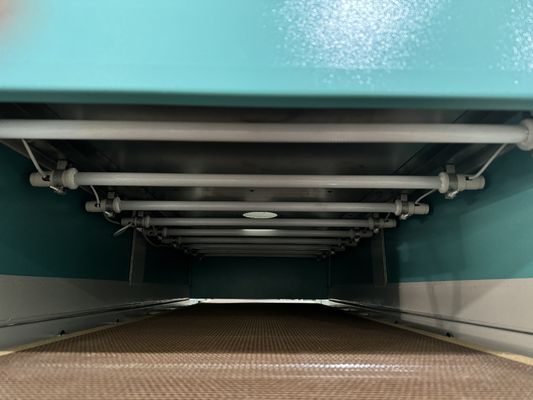

- وحدة التدفئة الداخلية القابلة للتبادل- أجهزة إرسال موجات متوسطة أو موجات قصيرة، تصميم سريع
- التحكم في درجة الحرارة المتعددة المناطق2-4 مناطق تدفئة مستقلة التحكم
- آلية ضبط ارتفاع المصباحتعديل عمودي 50-200 مم لكل منطقة
- غطاء العادم مع مروحة سرعة متغيرةإزالة الرطوبة، ردود فعل درجة الحرارة
- ناقل التبريدقسم تبريد الهواء المحيطي، طوله 0.5-2 متر

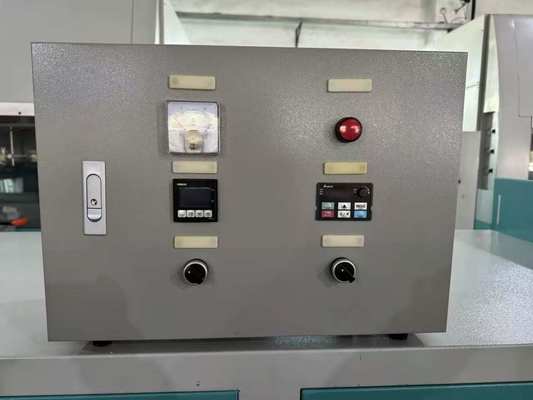

- نظام التحكم بـ PLCأو، 7 "HMI، 100+ تخزين وصفة
- واجهة تسجيل البيانات- USB، Ethernet، تسجيل المعلمات في الوقت الحقيقي
- فحص الرؤية الاختياري- فحص الجودة في الخط للحصول على التوحيد
- عربة متنقلة مع قفل العجلات- إعادة وضع سهلة بين المختبر والخط التجريبي
جميع أجزاء الاتصال مع المنتج من الفولاذ المقاوم للصدأ SUS304.
لمحة عامة عن المنتج
هذافرن تجفيف ضوئي ضيق قابل للبرمجة مع ناقلسد الفجوة بين تجفيف المجموعات على الطاولة والإنتاج على نطاق واسعاختبار الأبحاث والتطوير المستمر، والإنتاج التجريبي للمجموعات الصغيرة، والتحقق من صحة العمليةمن المنتجات المصنوعة من الخزينة بما في ذلك الصناديق والحاويات وحماية الزوايا وأشكال الألياف المصنوعة خصيصا.
على عكس الأفران التي يتم فيها معالجة كل عينة بشكل فرديهذا النظام المستمر يسمح بتحميل المنتجات على ناقل ومرورها عبر منطقة التدفئة تحت الضوء تحت الضوء عند سرعة خاضعة للرقابة محاكاة ظروف الإنتاج بدقةتتيح سرعة الحزام المتغيرة (0.2-5 م / دقيقة) وارتفاع المصباح القابل للتعديل (50-200 ملم) التحكم المستقل في وقت التجفيف وكثافة.
يمكن تكوين الناقل في وضعين:
- وضع مرور واحد- المنتجات تمر تحت مصابيح الأشعة تحت الضوء مرة واحدة لمحاكاة الإنتاج المستمر
- وضع إعادة التدوير✓ تعود المنتجات إلى العلف لعدة مرورات ، مثالية للمنتجات الأكثر سمكاً التي تتطلب تجفيفًا أطول
يحتوي الفرن على 2-4 مناطق تدفئة يتم التحكم فيها بشكل مستقل ، كل منها مع ضبط ارتفاع مصباح الأشعة تحت الحمراء الخاص به. وهذا يسمح للباحثين بإنشاء ملفات تعريف التجفيف المخصصة: على سبيل المثال ،كثافة عالية في المنطقة 1 لإزالة الرطوبة الأولية، معدل الحرارة المنخفض في المنطقة 2 للتشطيب اللطيف، والتبريد في المنطقة 3.
الحجم المدمج (حوالي 2-3 أمتار من الطول الإجمالي) يناسب معظم مساحات المختبرات مع توفير بيانات تجفيف مستمر واقعية لتنمية خطوط الإنتاج الكاملة.يتم تركيب النظام بأكمله على عربة متنقلة مع عجلات القفل، مما يسمح له بالانتقال بين مختبر البحث والتطوير ومنطقة الإنتاج التجريبي حسب الحاجة.
المواصفات التقنية
| المعلم | القيمة / النطاق |
|---|---|
| عرض الحزام النقل | 200 / 300 / 400 / 600 ملم (يمكن تخصيصها) |
| سرعة الحزام المتحرك | 0.2 - 5 م/دقيقة (بتحكم الخدمة أو العاكس) |
| مواد الحزام | شبكة PTFE / شبكة الفولاذ المقاوم للصدأ / سلسلة (يمكن تخصيصها) |
| عدد مناطق التدفئة | 2 / 3 / 4 المناطق (يمكن تخصيصها) |
| نوع مصباح الأشعة تحت الحمراء لكل منطقة | موجة متوسطة (2.0-4.0 ميكرو مترا) أو موجة قصيرة (0.8-1.4 ميكرو مترا) (يمكن تخصيصها) |
| الطاقة الإجمالية تحت الضوء الداخلي | 1 - 8 كيلوواط (يمكن تخصيصها) |
| الطاقة لكل منطقة | 0.5 - 2 كيلوواط (تتحكم بشكل مستقل) |
| ضبط ارتفاع المصباح | 50 - 200 مم لكل منطقة (اليدوية أو المحركية) |
| نطاق درجة الحرارة (هواء المنطقة) | 40 - 200 درجة مئوية (مستقلة عن المنطقة) |
| طول الناقل (بالإجمال) | 1.5 - 3.5 م (يمكن تخصيصها) |
| طول منطقة التدفئة | 0.5 - 1.5 متر (اعتمادا على عدد المناطق) |
| طول منطقة التبريد | 0.5 - 1.5 متر (اختياري) |
| قدرة الإنتاج | 50 - 500 قطعة/ساعة (تعتمد على المنتج) |
| نظام التحكم | أو PLC، 7-10′′ HMI، 100+ وصفات |
| تسجيل البيانات | USB، Ethernet، تسجيل المعلمات في الوقت الحقيقي |
| إمدادات الطاقة | 220 فولت / 380 فولت ، 50/60 هرتز ، أحادي أو ثلاثي المراحل (يمكن تخصيصها) |
| الأبعاد (L × W × H) | 2.5×0.8×1.5 م (يمكن تخصيصها) |
| الوزن | 150 - 400 كجم |
| المواد | SUS304 الفولاذ المقاوم للصدأ |
| ميزات السلامة | التوقف الطارئ، الحماية، حماية من ارتفاع درجة الحرارة |
التطبيقات
- إنتاج تجريبي للشرائح الصغيرة (500-5000 قطعة) من المنتجات المصنوعة من الخزينة حسب الطلب
- التحقق من صحة العملية قبل الاستثمار في خط الإنتاج الكامل
- دراسات مقارنة لسرعة الحزام مقابل جودة التجفيف
- تطوير ملفات تعريف التجفيف لهيومتريات المنتجات الجديدة
- التدريب والإثبات للعملاء والمشغلين
- اختبار مراقبة جودة عينات الإنتاج
- البحث والتطوير في مجال تجفيف الطلاء على منتجات الخضروات ذات الطلاء الحاجز
خيارات التخصيص
تخصيص واسع النطاق للتطبيقات التجريبية والبحثية والتطوير:
عرض الحزام القابل للتخصيصمن 200 إلى 600 مم
عدد من مناطق التدفئة القابلة للتخصيص2، 3 أو 4 مناطق تحت سيطرة مستقلة
نوع الحزام القابل للتخصيصشبكة PTFE (غير ملتزمة) ، شبكة الفولاذ المقاوم للصدأ (درجة حرارة عالية) ، أو ناقل سلسلة (المنتجات الثقيلة)
نوع مصباح الأشعة تحت الحمراء القابل للتخصيص لكل منطقةمزج الموجات المتوسطة والقصيرة في مناطق مختلفة
طول ناقل قابل للتخصيصإضافة منطقة التبريد، محطة التحميل، أو وحدة التراكم
وضع إعادة التدوير القابل للتخصيص- عودة المنتج اليدوية أو ناقل إعادة التدوير الآلي
نظام العادم القابل للتخصيصالمكافئ اليدوي أو المروحة ذات السرعة المتغيرة مع مرشح الكربون
نظام التحكم القابل للتخصيص- PLC أساسية أو متقدمة مع الوصول عن بعد
تسجيل البيانات القابل للتخصيصإدماج MES، إعداد التقارير في السحابة، تتبع الدفعات
الجهد والوتيرة القابلة للتخصيصلجميع المواقع العالمية
الخصائص الرئيسية
التشغيل المستمريُحاكي ظروف تجفيف الإنتاج على نطاق المختبر
سرعة ناقلة متغيرةنطاق 0.2-5m/min للتحكم الدقيق في وقت البقاء
التحكم المستقل متعدد المناطقإنشاء ملفات تعريف التجفيف المخصصة (الحرارة العالية → التشطيب → التبريد)
ارتفاع المصباح القابل للتعديل لكل منطقةتحسين كثافة مستقل لكل مرحلة
مصابيح IR قابلة للتبادل- التبديل بين موجات متوسطة وموجات قصيرة لمنتجات مختلفة
بصمة صغيرةطول إجمالي 2-3 متراً، يناسب المختبر أو المصنع التجريبي
تصميم الجوال أدوات قفل لسهولة إعادة التعيين بين المختبر والإنتاج
تسجيل البيانات في الوقت الحقيقيتسجل سرعة الحزام ودرجات الحرارة في المنطقة والطاقة لكل دفعة
التغيير السريع100+ وصفة لاستدعاء المعلمات الفورية بين المنتجات
تشغيل الوضعين✓ مرور واحد للمحاكاة المستمرة ، إعادة التدوير للتجفيف الممتد
تكلفة تشغيل منخفضة- الحجم الصغير يقلل من نفايات المواد أثناء التطوير
التشغيل الآمن- الحماية الكاملة، وقف الطوارئ، الحماية من ارتفاع درجة الحرارة
الدعم والخدمات
- الدعم التقني المجاني مدى الحياةالهاتف، البريد الإلكتروني، مكالمة فيديو
- التثبيت في الموقع وتشغيله2 - 3 أيام في الموقع
- تدريب المشغلينتدريب مدته يومين على الموقع على عملية التجفيف المستمر
- ضمان لمدة عامينعلى محرك النقل، وحدات IR، PLC، وجميع الإلكترونيات
- إمدادات قطع الغيارالحزام والمصابيح والأجهزة الاستشعارية المتاحة للشحن الفوري
- دعم توسيع نطاق العمليةيساعد مهندسونا في نقل ملفات البحث والتطوير إلى خطوط الإنتاج
- اختبار العينات المجانيةإرسال منتجاتك، نحن نقدم تقرير اختبار التجفيف المستمر
- التشخيص عن بعدالوصول إلى VPN لحل المشاكل في الوقت الحقيقي
التعبئة والشحن
- معبأة في صناديق خشبية للتصدير، يتم شحنها في أقسام وحداتية (أقسام ناقلة، وحدة الفرن، خزانة التحكم)
- يتضمن: دليل باللغة الإنجليزية، شهادة CE، مخططات كهربائية، شهادة معايرة، مجموعة أدوات، مجموعة قطع غيار
- الشحن: FOB / CIF / DAP عن طريق البحر ، الشحن الجوي للمكونات العاجلة
- وقت التنفيذ: 30 يوما للخطوط القياسية؛ 45-60 يوما للخطوط المخصصة بالكامل
الأسئلة الشائعة
س1: كيف يختلف جفاف الناقل المستمر عن جفاف التفريغ في البحث والتطوير؟
ج1: التجفيف المستمر يحاكي أفضل ظروف الإنتاج، حيث تنتقل المنتجات عبر نفق التجفيف بسرعة ثابتة.هذا يسمح لك لدراسة تأثير سرعة الناقل (وقت البقاء على محتوى الرطوبة النهائية، تطوير ملفات تعريف التجفيف التي تنقل مباشرة إلى خطوط كاملة الحجم، وتوليد بيانات أكثر دقة من تجارب الدفعات.
السؤال 2: هل يمكن تكوين هذا الفرن لتشغيل إعادة التدوير (مرور متعدد) ؟
ج2: نعم. يمكن تكوين النظام مع ناقل العودة اليدوي أو حلقة إعادة التدوير الآلية.وضع إعادة التدوير مفيد للمنتجات الأكثر سمكًا التي تتطلب أوقات تجفيف أطول مما يسمح به طول الفرن ذو الممر الواحدنظام التحكم يمكن برمجته لعد الممرات تلقائيًا.
س3: ما هي القدرة الإنتاجية النموذجية للجولات التجريبية؟
ج3: تعتمد السعة على حجم المنتج وعرض الحزام والسرعة. على سبيل المثال: عرض الحزام 300 مم ، سرعة 1 م / دقيقة ، و 200 ملم من الفاصل بين المنتجات يعطي حوالي 300 قطعة في الساعة.بالنسبة للمنتجات الأصغر ((مثل حاملات الكؤوس) ، يمكن أن تتجاوز قدرتها 500 قطعة في الساعة.
س4: هل يمكنني استخدام نفس الفرن لأشكال مختلفة من المنتجات دون تغيير الأجهزة؟
A4: يقبل الحزام النقل المفتوح أي شكل من أشكال المنتج الذي يناسب عرض الحزام والارتفاع.نحن نقدم أعشاش المنتجات المخصصة التي يمكن وضعها على الحزامالتغيير بين العش يستغرق أقل من 5 دقائق.
س5: كيف يزيد تصميم المناطق المتعددة من جودة التجفيف؟
ج5: تتطلب مراحل التجفيف المختلفة ظروفًا مختلفة. يمكن للمنطقة 1 استخدام الأشعة تحتية قصيرة الموجة عالية الكثافة لإزالة الرطوبة الأولية السريعة.يمكن للمنطقة 2 استخدام الأشعة تحت الأرضية المتوسطة الموجة في طاقة أقل للتشطيب اللطيفيمكن أن تكون المنطقة 3 قسمًا للتبريد. هذا النهج التدريجي يمنع تصلب القضية ويُنتج منتجات ذات جودة أعلى.
