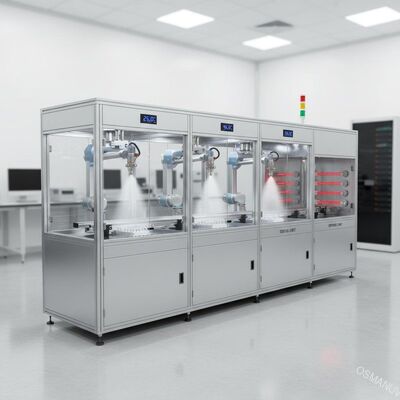

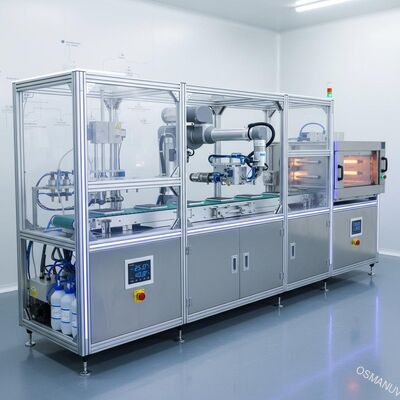

خط طلاء الرذاذ بالموجات فوق الصوتية الدقيقة مع الرذاذ متعدد المحطات والحرارة والرطوبة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | OSM-PT-1320 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| سرعة الناقل: | 0.5 – 15 م/دقيقة | ||
|---|---|---|---|
| إبراز: | آلة طلاء الرذاذ بالموجات فوق الصوتية,نظام طلاء الرذاذ متعدد المحطات,معدات طلاء الرذاذ المتحكم فيها درجة الحرارة |
||
منتوج وصف
خط طلاء الرذاذ بالموجات فوق الصوتية الدقيق لتغليف اللب الصناعي الرقيق

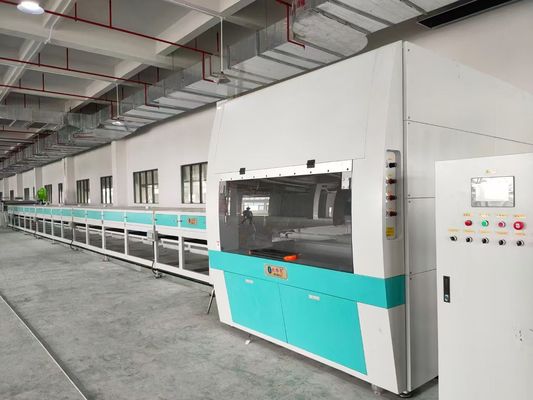

تكوين خط الإنتاج

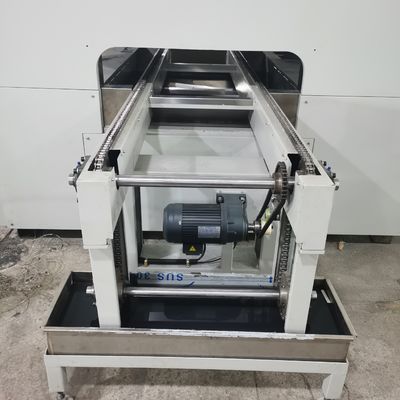

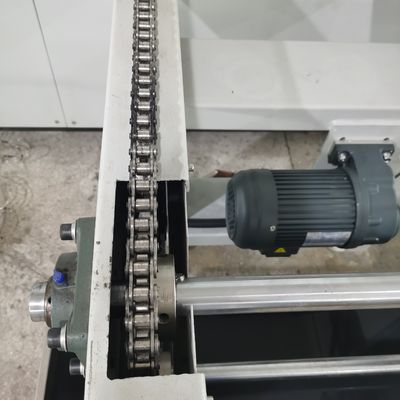

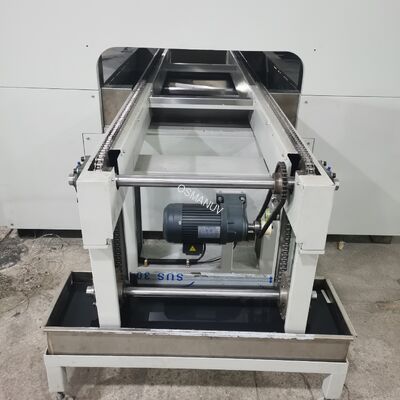

- ناقل التغذية— محرك مؤازر مع التحكم في تباعد المنتج، العرض قابل للتخصيص (400-1600 مم)
- محطة المعالجة المسبقة— إزالة الغبار وتنظيف السطح بسكين الهواء المؤين

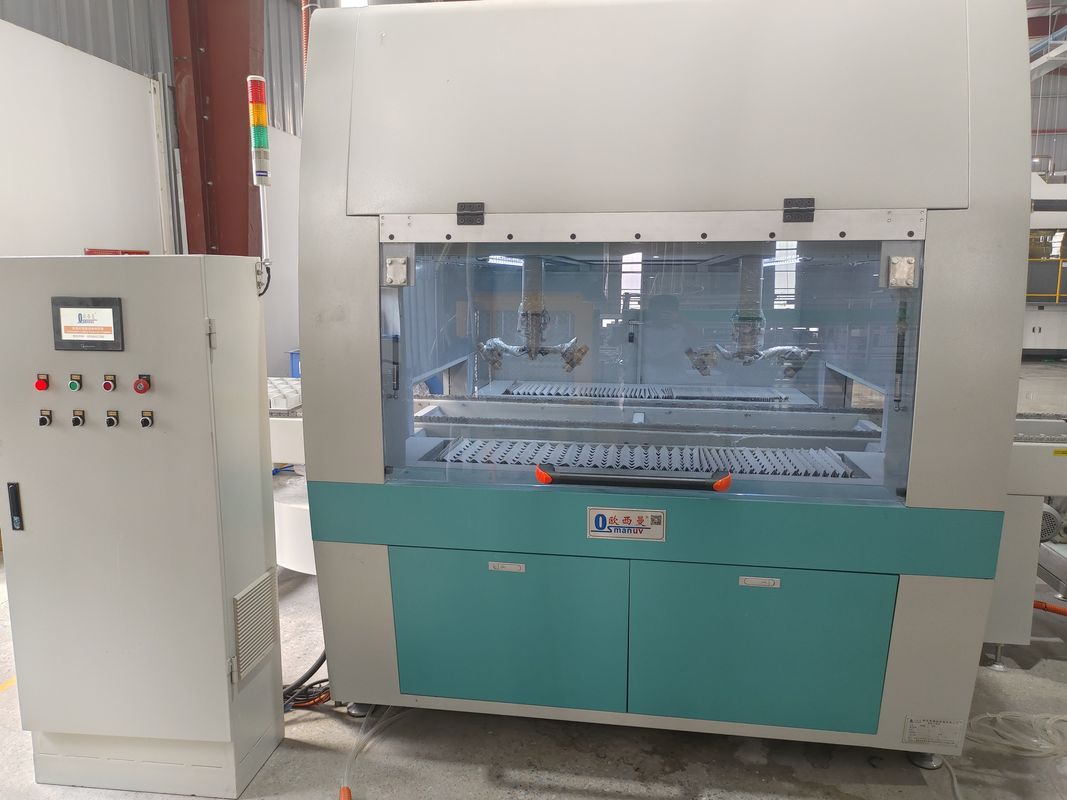

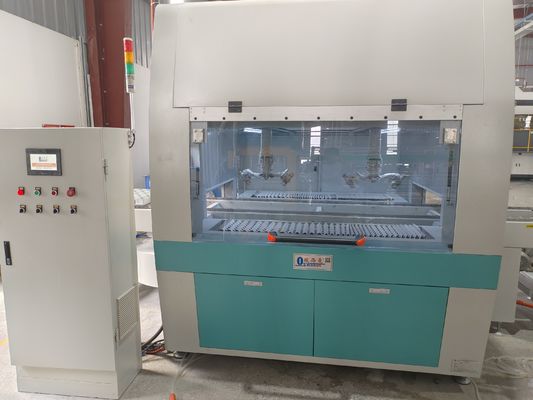

- غرفة طلاء الرش متعددة المحطات— 2-8 محطات رش ذات تحكم مستقل، ومجهزة برش هواء عالي الدقة أو بنادق HVLP
- نظام توريد وتداول الطلاء- خزان من الفولاذ المقاوم للصدأ مع محرض، ومضخة غشائية، وترشيح 50-200 ميكرومتر

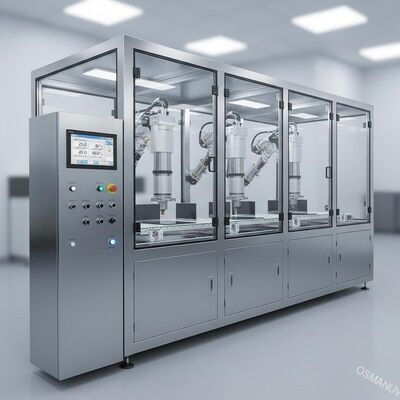

- حجيرة رش يتم التحكم بدرجة الحرارة والرطوبة— نظام ترشيح ثلاثي المراحل، يحافظ على درجة حرارة 18-28 درجة مئوية و45-65% رطوبة نسبية لظروف الطلاء المثالية

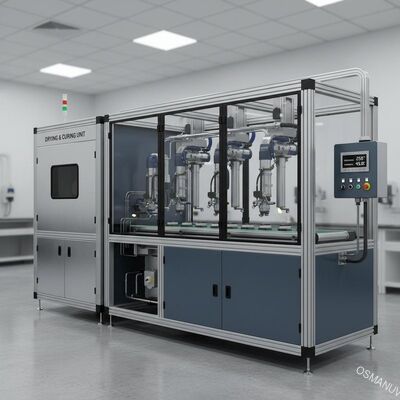

- نفق تجفيف متعدد المناطق— علاج بالأشعة تحت الحمراء أو الهواء الساخن أو الأشعة فوق البنفسجية (قابل للتخصيص)، يتم التحكم في كل منطقة بشكل مستقل
- نظام معالجة رذاذ العادم والطلاء— كفاءة الالتقاط > 98% مع المعالجة الجافة أو الرطبة
- خزانة التحكم PLC- أو Allen‑Bradley PLC مع شاشة HMI تعمل باللمس مقاس 12 بوصة
- محطة فحص الجودة— نظام رؤية اختياري للكشف عن العيوب
- ناقل التغذية مع التراص الآلي- العد التلقائي للمنتجات والتراص
جميع الأجزاء الملامسة للمنتج مصنوعة من الفولاذ المقاوم للصدأ SUS304 الآمن غذائيًا.
المعلمات التقنية
| المعلمة | القيمة / المدى |
|---|---|
| نوع خط الإنتاج | طلاء رذاذ مضمن مستمر (تمريرة واحدة أو تمريرات متعددة، قابلة للتخصيص) |
| الأعلى. عرض العمل | 400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 مم (قابل للتخصيص) |
| نطاق ارتفاع المنتج | 10 - 250 مم (خيار آلي قابل للتعديل) |
| سرعة الناقل | 0.5 - 15 م/دقيقة (يتم التحكم بالعاكس) |
| القدرة الإنتاجية | 500 – 5000 قطعة/ساعة (حسب المنتج، قابلة للتخصيص) |
| عدد محطات الرش | 2 – 8 محطات (يتم التحكم بها بشكل مستقل) |

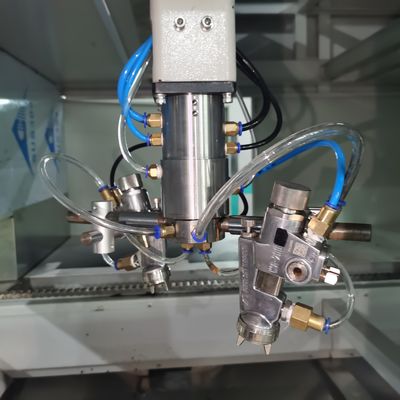

| نوع فوهة الرش | HVLP / رذاذ الهواء / بدون هواء / بالموجات فوق الصوتية (قابل للتخصيص) |
| نوع الطلاء | ذو أساس مائي، بوليمر حيوي (PLA/PHA)، ذو أساس مذيب، قابل للمعالجة بالأشعة فوق البنفسجية (قابل للتخصيص) |
| سمك الطلاء (الجاف) | 5 – 100 ميكرومتر (قابل للتخصيص) |
| وزن الطلاء لكل منتج | 0.1 – 10 جم (قابل للبرمجة) |
| كفاءة نقل الطلاء | ≥85% (HVLP/الموجات فوق الصوتية) |
| درجة حرارة كشك الرش | 18 - 28 درجة مئوية (±2 درجة مئوية، التحكم في PID) |
| رطوبة حجيرة الرش | 45 - 65% رطوبة نسبية (±5%، يتم التحكم فيها بواسطة PID) |
| طريقة التجفيف | الأشعة تحت الحمراء / الهواء الساخن / الأشعة فوق البنفسجية - LED / NIR / مجموعة (قابلة للتخصيص) |
| نطاق درجة حرارة التجفيف | 40 - 120 درجة مئوية (غير منطقة) |
| وقت المعالجة | 30 - 300 ثانية (قابلة للتخصيص) |
| كفاءة التقاط ضباب الطلاء | ≥98% |
| انبعاثات المركبات العضوية المتطايرة | <50 مجم/م3 (متوافق مع المعايير الدولية) |
| مزود الطاقة | 380 فولت / 400 فولت / 460 فولت، 50/60 هرتز، 3 مراحل (قابل للتخصيص) |
| نظام التحكم | S7‑1200/1500 PLC أو Allen‑Bradley، 12 بوصة HMI، تخزين الوصفات (أكثر من 200 وصفة) |
| تسجيل البيانات | USB، Ethernet/IP، Profibus، تكامل سحابي اختياري |
| ميزات السلامة | كهربائيات مقاومة للانفجار، كشف الغاز، إخماد اللهب، توقف الطوارئ |
| مواد الإسكان | الفولاذ المقاوم للصدأ SUS304 (غرفة الرش)، إطار فولاذي ثقيل مع طلاء مضاد للتآكل |
| امتثال | CE، ISO9001، اختياري UL، ATEX |
التطبيقات
- التعبئة الصناعية الثقيلة— واقيات الزوايا، وواقيات الحواف، ودعامات المنصات
- تغليف الالكترونيات— صواني مضادة للكهرباء الساكنة لأشباه الموصلات ولوحات الدوائر ومحركات الأقراص الصلبة
- تغليف قطع غيار السيارات— صواني الألياف المقولبة للمكونات الحساسة
- تعبئة الآلات الصناعية- إدراجات مخصصة للمعدات الثقيلة
- التجارة الإلكترونية وتغليف الشحن— قوالب لب الورق، قطع زاوية واقية
- اللوجستية والتخزين— فرش وفواصل من الألياف المصبوبة القابلة لإعادة الاستخدام
- الحاويات الصناعية السائبة- صناديق وحقائب اليد المصنوعة من الألياف المصبوبة
خيارات التخصيص
- عرض العمل قابل للتخصيص— من 300 ملم إلى 2000 ملم
- عدد قابل للتخصيص من محطات الرش— من 2 إلى 8 محطات للطلاء الفردي أو متعدد الطبقات
- تكوين فوهة الرش قابل للتخصيص- ثابتة أو ترددية أو روبوتية
- نوع طلاء قابل للتخصيص- الطلاءات ذات الأساس المائي أو البوليمر الحيوي أو ذات الأساس المذيب أو القابلة للمعالجة بالأشعة فوق البنفسجية أو الطلاءات الوظيفية المتخصصة
- سمك طلاء قابل للتخصيص- من 3 ميكرومتر إلى 200 ميكرومتر
- نظام تجفيف قابل للتخصيص- الأشعة تحت الحمراء، الهواء الساخن، الأشعة فوق البنفسجية LED، NIR، أو مزيج
- نوع الناقل القابل للتخصيص- الحزام أو الأسطوانة أو السلسلة أو الحزام المفرغ للمنتجات الرقيقة
- التعامل مع المنتج للتخصيص- التحميل اليدوي، أو شبه التلقائي، أو التلقائي بالكامل باستخدام أداة التحميل/التفريغ الآلية
- نطاق درجة الحرارة والرطوبة قابل للتخصيص— لكيميائيات الطلاء المتخصصة
- معالجة عادم قابلة للتخصيص- مرشح جاف، جهاز غسيل رطب، أو الكربون المنشط
- تكامل البيانات القابلة للتخصيص— تكامل MES/ERP، والمراقبة عن بعد، وإعداد التقارير السحابية
- تخصيص الجهد والتردد- لأي موقع عالمي
- حزمة أمان قابلة للتخصيص— شهادة ATEX، ستائر خفيفة، ماسحات ضوئية للمنطقة
الميزات الرئيسية
- عملية مستمرة عالية السرعة- ما يصل إلى 50 دورة في الدقيقة، وهو مثالي للإنتاج الضخم
- القدرة على الرش متعدد المحطات- التمهيدي + المعطف الخفيف في تمريرة واحدة
- التحكم الدقيق في الطلاء— دقة وزن الطلاء ±2%
- حجيرة رش يتم التحكم بدرجة الحرارة والرطوبة— يزيل المتغيرات البيئية، ويضمن جودة ثابتة بغض النظر عن ظروف المصنع
- كفاءة نقل عالية— ≥85% مع فوهات HVLP/الموجات فوق الصوتية، مما يقلل من هدر مواد الطلاء بنسبة تصل إلى 30%
- انخفاض انبعاثات المركبات العضوية المتطايرة— <50 مجم/م3 مع معالجة متكاملة للعادم
- التقاط رذاذ الطلاء > 98%- بيئة عمل نظيفة ومتوافقة مع القواعد التنظيمية
- إدارة الوصفة- أكثر من 200 وصفة للتحويل الفوري بين المنتجات
- دورة التنظيف الآلي- تطهير الفوهة وغسل الغرفة القابلة للبرمجة
- كفاءة في استخدام الطاقة— مراوح VFD، تجفيف يتم التحكم فيه بالمنطقة، وضع الاستعداد
- إمكانية تتبع البيانات- تسجيل الدفعة الكاملة لضمان الجودة والامتثال التنظيمي
- صيانة سهلة— أبواب غرفة الرش المتأرجحة المفتوحة، والفوهات سريعة التحرير، ومجموعات المرشحات التي يمكن الوصول إليها
- تصميم وحدات- إضافة محطات أو ترقية المكونات دون استبدال الخط بأكمله
الدعم والخدمات
- دعم فني مجاني مدى الحياة- الهاتف والبريد الإلكتروني ومكالمة الفيديو
- التركيب والتشغيل في الموقع— المهندسين المتاحة في جميع أنحاء العالم
- التدريب على التشغيل والصيانة- شامل التدريب في الموقع لمدة 5 أيام
- ضمان لمدة عامين- على جميع المكونات الميكانيكية والكهربائية
- توريد قطع الغيار- مضمونة لأكثر من 10 سنوات؛ 48 ساعة الشحن السريع
- برنامج الصيانة الوقائية— الفحص السنوي، ومعايرة الفوهة، واستبدال الفلتر
- استشارات صياغة الطلاء— يساعدك مهندسو الطلاء لدينا على اختيار أو تطوير الطلاء الأمثل لمنتجك
- اختبار عينة مجانية- إرسال منتجات الألياف المقولبة الخاصة بك؛ نحن نقدم تقرير اختبار الطلاء مع المعلمات المحسنة
- التشخيص عن بعد— وصول VPN إلى PLC لاستكشاف الأخطاء وإصلاحها في الوقت الفعلي
التعبئة والشحن
- معبأة في أغلفة من الخشب الرقائقي بدرجة التصدير مع طبقة مقاومة للصدأ من VCI وأكياس مجففة وحشوة رغوية
- يتم شحنها في أقسام معيارية (الإطار الرئيسي، وغرف الرش، وأقسام النقل، وخزانة التحكم) لتحميل الحاويات
- المكونات الحساسة (الفوهات، وأجهزة الاستشعار، وPLC) معبأة بشكل منفصل مع حماية ضد الكهرباء الساكنة
- يتضمن: دليل اللغة الإنجليزية، شهادة CE، المخططات الكهربائية، شهادات المعايرة، مجموعة الأدوات، مجموعة قطع الغيار
- شروط الشحن: FOB / CIF / DDP عن طريق البحر أو الشحن الجوي أو النقل البري
- المهلة الزمنية: 35 يومًا للتكوين القياسي؛ 45-60 يومًا للخطوط المخصصة بالكامل
الأسئلة المتداولة
Q1: ما هي القدرة الإنتاجية النموذجية لخط الطلاء بالرش الداخلي هذا؟
ج1: تعتمد الطاقة الإنتاجية على حجم المنتج وسرعة الناقل وعدد محطات الرش. وتتراوح القدرة النموذجية من 500 إلى 5000 قطعة في الساعة. على سبيل المثال، يمكن لخط بعرض 600 مم يعمل بسرعة 8 م/دقيقة أن يغطي ما يقرب من 2000 إلى 3000 صينية صناعية صغيرة إلى متوسطة الحجم في الساعة. السعة قابلة للتخصيص بالكامل عن طريق ضبط طول الخط وسرعته.
س 2: هل يمكن لهذا الخط أن يغطي الجزء الداخلي والخارجي من منتجات الألياف المقولبة؟
A2: تم تحسين هذا النموذج لطلاء السطح الداخلي. بالنسبة للمنتجات التي تتطلب طلاءًا داخليًا وخارجيًا، نوصي بتكوين ثنائي المسار (طبقة داخلية، طبقة خارجية، طبقة خارجية) أو فكر في خط الرش مزدوج الجوانب (المنتج 3).
س 3: كيف تعمل كابينة الرش المتحكم في درجة الحرارة والرطوبة على تحسين جودة الطلاء؟
A3: الطلاءات ذات الأساس المائي والبوليمر الحيوي حساسة للغاية لدرجة الحرارة والرطوبة. إذا كانت البيئة جافة جدًا، فإن الطلاء يجف بسرعة كبيرة وقد يتشقق. إذا كان الجو رطبًا جدًا، فقد لا يتم معالجة الطلاء بشكل صحيح. تحافظ الكابينة الخاضعة للتحكم على الظروف المثالية (18-28 درجة مئوية، 45-65% رطوبة نسبية)، مما يضمن تكوين الفيلم بشكل متسق، والالتصاق، وأداء الحاجز بغض النظر عن ظروف المصنع.
س 4: ما هي أنواع الطلاءات التي يمكن استخدامها في تعبئة اللب الصناعي؟
A4: الخط متوافق مع الطلاءات العازلة ذات الأساس المائي (الأكريليك، البولي يوريثين)، مشتتات البوليمر الحيوي (PLA، PHA، PBAT)، الطلاءات القائمة على المذيبات، والطلاءات القابلة للمعالجة بالأشعة فوق البنفسجية. بالنسبة للتطبيقات الملامسة للأغذية، نوصي بتركيبات خالية من PFAS ومتوافقة مع إدارة الغذاء والدواء. بالنسبة للتطبيقات الصناعية الثقيلة التي تتطلب مقاومة عالية للتآكل، يوصى باستخدام طلاءات البولي يوريثين أو الإيبوكسي.
س 5: ما هو مستوى انبعاث المركبات العضوية المتطايرة النموذجي لهذا النظام؟
ج5: مع الطلاءات ذات الأساس المائي، تكون انبعاثات المركبات العضوية المتطايرة عادةً أقل من 50 ملجم/م3. يزيل نظام التقاط رذاذ الطلاء المتكامل أكثر من 98% من الجسيمات، ويتم الحفاظ على تركيزات الانبعاثات أقل من 15 ملجم/م3. بالنسبة للطلاءات القائمة على المذيبات، فإننا نقدم ترشيح الكربون المنشط لتلبية اللوائح البيئية المحلية.
