فرن تجفيف بالغاز الطبيعي ذو السعة العالية ذو الطوابق المزدوجة لتصنيع البصل الصناعي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | OSM-DNG-1320 |
| الوثيقة: | Natural Gas Drying Machine.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 40 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| مزود الطاقة: | 220V/380V/415V ، 50Hz/60Hz | أقصى عرض المنتج: | 1320 ملم |
|---|---|---|---|
| قسط: | تي/تي | سرعة الطلاء: | قابل للتعديل، 0.1-3 متر / دقيقة |
| الصف التلقائي: | تلقائي | وظيفة: | التجفيف والجفاف |
| مواد التجفيف: | الأعلاف والأسمدة وما إلى ذلك. | وزن: | يختلف حسب الموديل، عادةً من 500 كجم إلى 5000 كجم |
| إبراز: | فرن تجفيف قولبة اللب الصناعي,مجفف غاز طبيعي مزدوج الطبقات,آلة تجفيف صناعية عالية السعة |
||
منتوج وصف

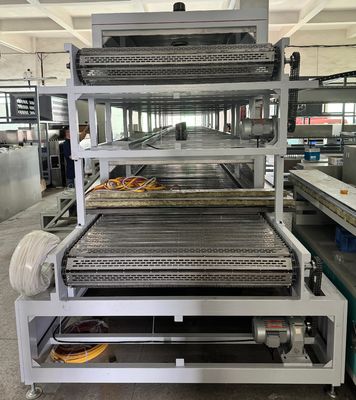

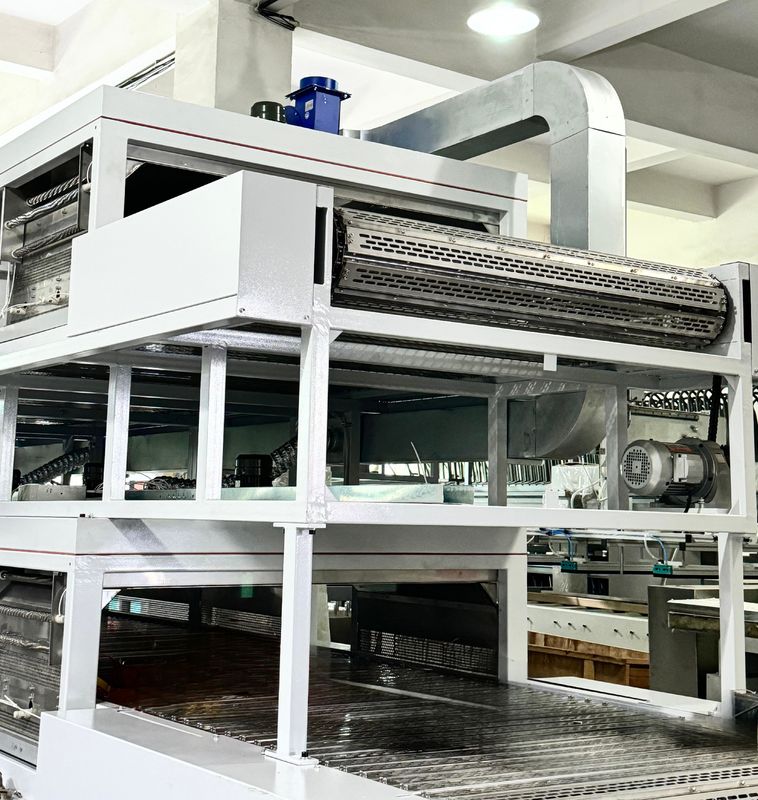

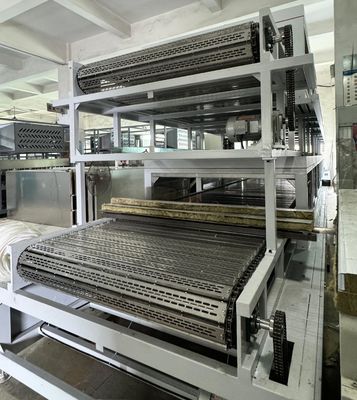

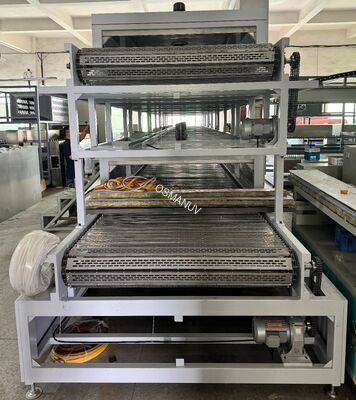

فرن تجفيف الغاز الطبيعي ذو الطابقين عالي السعة لقولبة اللب الصناعي
تكوين خط الإنتاج
يشتمل نظام التجفيف المُحسّن للمساحة على ما يلي:
- ناقل تغذية بمحرك– سرعة متغيرة، تصميم مدمج، مع محطة تحميل يدوية أو أوتوماتيكية للمنتج
- نفق تجفيف معزول بطبقة مزدوجة– غرفتي تجفيف مكدستين رأسياً (الطابق السفلي + السطح العلوي)، عزل عالي الكثافة من الصوف الصخري (100-120 مم)
- وحدة حرق الغاز الطبيعي المتكاملة– موقد مدمج يعمل بالحرق المباشر، ومبادل حراري من الفولاذ المقاوم للصدأ، وصمام تحكم
- مراوح دوران الهواء عالية الكفاءة– مروحتان (واحدة لكل سطح) مع إمكانية التحكم في السرعة المتغيرة، وفتحات توزيع الهواء القابلة للتعديل
- نظام العادم مع مخمدات قابلة للتعديل– للتحكم في الرطوبة وإزالة الرطوبة
- لوحة تحكم PLC مدمجة- تصميم مثبت على الحائط أو الجهاز، شاشة لمسية HMI مقاس 7 بوصات، تخزين الوصفات الأساسية (حتى 30 وصفة)
- نظام مراقبة درجة الحرارة– أجهزة استشعار PT100 في كل سطح مع شاشة عرض رقمية
- ناقل التغذية– مع صينية تجميع المنتجات أو محطة التفريغ اليدوية
- نظام قفل أمان الغاز– كاشف اللهب، حساس تسرب الغاز، صمام الإغلاق اليدوي، زر التوقف في حالات الطوارئ
تم تصميم النظام ليناسب مساحة صغيرة ومناسبة للمرافق ذات المساحة الأرضية المحدودة. يمكن أن يصل الطول الإجمالي إلى 6 أمتار للإنتاج على نطاق صغير.
نظرة عامة على المنتج
هذامجفف غاز طبيعي مدمج بطبقة مزدوجةتم تصميمه خصيصًا لـعمليات صب اللب الصغيرة والمتوسطة الحجم، خطوط الإنتاج التجريبية، أو المرافق معقيود المساحة الشديدة. من خلال تكديس غرفتي تجفيف عموديًا، يحقق هذا النظام ضعف قدرة التجفيف للمجفف ذي الطابق الواحد بينما يشغل نفس المساحة الأرضية - ويتطلب عادةً 6-15 مترًا فقط من المساحة الخطية مقارنة بـ 12-30 مترًا لنظام مماثل ذو طابق واحد.
يستخدم المجففالتدفئة المباشرة بالغازمع دوران الهواء الساخن القسري. يتم حرق الغاز الطبيعي في موقد تعديل مدمج وعالي الكفاءة، ويتم توزيع الهواء الساخن بشكل مستقل عبر كل سطح. يحتوي السطح السفلي والسطح العلوي على أدوات تحكم منفصلة في درجة الحرارة وتعديلات لتدفق الهواء، مما يسمح بالتشغيل المرن لأنواع المنتجات المختلفة أو مراحل التجفيف المختلفة.
يعد التصميم المدمج مثاليًا للمصنعين الذين:
- توسيع الإنتاج ولكن بمساحة أرضية محدودة
- إنشاء خط تجفيف تجريبي أو بحث وتطوير
- إنتاج منتجات قوالب اللب بكميات صغيرة وعالية القيمة
- العمل في مرافق متعددة الطوابق حيث تكون المساحة الأفقية محدودة
- إعادة تأهيل خط الإنتاج الحالي بمساحة محدودة لتوفير قدرة تجفيف إضافية
المواصفات الفنية
| المعلمة | القيمة / المدى |
|---|---|
| تكوين سطح التجفيف | طبقة مزدوجة (غرفتي تجفيف مكدستين رأسيًا)، ترتيب ناقل أحادي المسار |
| إجمالي طول نفق التجفيف | 6 / 8 / 10 / 12 / 15 متر (قابل للتخصيص) |
| عرض التجفيف الفعال لكل سطح | 400 / 600 / 800 / 1000 ملم (قابل للتخصيص) |
| خلوص ارتفاع سطح السفينة | 150 - 400 ملم (قابل للتعديل، مستقل لكل سطح) |
| سرعة الحزام الناقل | 0.5 - 10 م/دقيقة (يتم التحكم فيه بواسطة عاكس، مستقل لكل سطح) |
| نوع الحزام | شبكة من الفولاذ المقاوم للصدأ (قياسية) / شبكة PTFE / ناقل بسلسلة (قابل للتخصيص) |
| قدرة التجفيف | 200 - 2000 كجم من المنتج الرطب في الساعة (قابل للتخصيص) |
| مصدر التدفئة | الغاز الطبيعي (قياسي) / غاز البترول المسال / الغاز الحيوي (قابل للتخصيص) |
| المدخلات الحرارية الموقد | 50 - 600 كيلو واط (قابل للتخصيص) |
| استهلاك الغاز الطبيعي | 25 - 200 نيوتن متر مكعب/ساعة (حسب المنتج) |
| نطاق درجة حرارة التجفيف | 50 درجة مئوية - 150 درجة مئوية (قابل للتعديل، مستقل لكل سطح) |
| درجة الحرارة القصوى (اختياري) | تصل إلى 250 درجة مئوية مع مواصفات درجة الحرارة العالية (قابل للتخصيص) |
| يسكن الوقت لكل دفعة | 10 - 60 دقيقة (قابل للتخصيصعبر سرعة الحزام وطول النفق) |
| دوران الهواء | مراوح الطرد المركزي عالية الكفاءة (واحدة لكل سطح)، التحكم في السرعة المتغيرة |
| التحكم في الرطوبة | التحكم اليدوي أو التلقائي في مخمدات العادم (تلقائي مع مستشعر رطوبة اختياري) |
| دقة التحكم في درجة الحرارة | ±2 درجة مئوية (تحكم PID) |
| محتوى الرطوبة النهائي | 3% - 15% (قابل للتعديل) |
| الكفاءة الحرارية | ما يصل إلى 85% |
| مزود الطاقة | 380 فولت / 400 فولت / 220 فولت، 50/60 هرتز، 3 مراحل أو مرحلة واحدة (قابل للتخصيص) |
| نظام التحكم | PLC مزود بشاشة تعمل باللمس مقاس 7 بوصات، وتخزين الوصفات (30 وصفة)، وتسجيل البيانات الأساسية عبر USB |
| ميزات السلامة | كاشف اللهب، مستشعر تسرب الغاز، صمام الإغلاق التلقائي، توقف الطوارئ، إنذار درجة الحرارة الزائدة |
| سمك العزل | 100 ملم من الصوف الصخري عالي الكثافة |
| مواد الإسكان | الفولاذ المقاوم للصدأ SUS304 (الغرفة الداخلية وأجزاء ملامسة للأغذية)، إطار خارجي من الفولاذ المطلي بالمسحوق (قابل للتخصيص) |
| الأبعاد الكلية (الطول×العرض×الارتفاع) | الطول: 6 - 15 م، العرض: 1.5 - 2.5 م، الارتفاع: 2.5 - 3.5 م |
| التجميع المسبق | يتم تجميعها مسبقًا بالكامل في المصنع، ويتم شحنها كأقسام معيارية للاتصال السريع بالموقع |
| امتثال | سي، ISO9001 |
التطبيقات
- إنتاج قوالب اللب الصغيرة والمتوسطة الحجم– نطاق القدرة 500-2000 كجم/ساعة
- الخطوط التجريبية ومرافق البحث والتطوير– لتطوير المنتجات الجديدة وتحسين العملية
- منتجات قوالب اللب المتخصصة– سلع صغيرة الحجم وعالية القيمة (تغليف مستحضرات التجميل، حاويات المواد الغذائية المتميزة، ملحقات الإلكترونيات)
- بدء عمليات صب اللب– حل تجفيف للمبتدئين ميسور التكلفة مع إمكانية التوسع
- مرافق متعددة المنتجات– التبديل المتكرر بين أنواع المنتجات المختلفة
- مرافق ذات مساحة أرضية محدودة- المصانع متعددة الطوابق، والتعديلات التحديثية، والتخطيطات ذات المساحة المحدودة
- المرافق التعليمية والتدريبية– تعليم تكنولوجيا صب اللب
خيارات التخصيص
يوفر هذا المجفف المدمج تخصيصًا مرنًا لتطبيقات متنوعة:
- طول النفق قابل للتخصيص- من 6 أمتار (الحد الأدنى) إلى 15 مترًا (الحد الأقصى)، مما يسمح بتوسيع السعة دون تغيير عرض الماكينة
- عرض تجفيف قابل للتخصيص- من 400 ملم (المنتجات الضيقة) إلى 1000 ملم (الصواني القياسية)
- نوع الحزام القابل للتخصيص- شبكة من الفولاذ المقاوم للصدأ (قياسية)، أو شبكة PTFE (غير لاصقة)، أو ناقل بسلسلة (المنتجات الثقيلة)، أو حزام سلكي (تدفق هواء عالي)
- تخصيص سطح السفينة التخليص– تعديل مستقل لارتفاعات السطح العلوي والسفلي لسماكات المنتج المختلفة
- نطاق درجة حرارة قابل للتخصيص- معيار 50-150 درجة مئوية، خيار درجة حرارة عالية تصل إلى 250 درجة مئوية للتطبيقات المتخصصة
- نوع الوقود قابل للتخصيص- الغاز الطبيعي، غاز البترول المسال، أو الغاز الحيوي؛ القدرة على استخدام الوقود المزدوج متاحة
- نظام تحكم قابل للتخصيص– التحكم اليدوي الأساسي (الأقراص والمفاتيح) أو أتمتة PLC الكاملة مع شاشة تعمل باللمس
- تحميل / تفريغ ناقل قابل للتخصيص– محطة تحميل يدوية، نصف آلية، أو متكاملة مع آلات التشكيل الأولية
- حزمة أمان قابلة للتخصيص- كاشفات غاز إضافية، ستارة ضوئية، ماسح ضوئي للمنطقة
- تخصيص الجهد والتردد- لأي موقع عالمي
- اللون والعلامة التجارية قابلة للتخصيص- تخصيص OEM متاح
الميزات الرئيسية
- بصمة مدمجة- يشغل مساحة أرضية أقل بنسبة 40-50% من المجفف ذي الطابق الواحد المماثل، وهو مثالي للمرافق ذات المساحة المحدودة
- تم تجميعها واختبارها مسبقًا– يتم شحنها كوحدة معيارية، مما يقلل بشكل كبير من وقت التثبيت في الموقع (عادةً 3-5 أيام)
- التحكم المستقل في سطح السفينة– يمكن للطوابق العلوية والسفلية تشغيل منتجات مختلفة أو درجات حرارة تجفيف مختلفة في وقت واحد
- كفاءة في استخدام الطاقة– كفاءة حرارية تصل إلى 85% مع إمكانية استرداد الحرارة بشكل اختياري، وتكاليف تشغيل أقل مقارنة بالتجفيف الكهربائي
- التغيير السريع للمنتج- استدعاء المعلمات المستندة إلى الوصفة (درجة الحرارة والسرعة وتدفق الهواء) لأنواع المنتجات المختلفة
- عملية سهلة الاستخدام- واجهة بديهية تعمل باللمس مع عرض درجة الحرارة في الوقت الحقيقي ومؤشرات الإنذار
- تصميم صيانة منخفضة– مجموعة شعلات يمكن الوصول إليها، وأبواب متأرجحة مفتوحة للوصول إلى الحزام، وألواح قابلة للإزالة بسهولة
- خيارات وقود مرنة- متوافق مع الغاز الطبيعي وغاز البترول المسال والغاز الحيوي؛ حقل قابل للتحويل
- أنظمة السلامة المدمجة– كشف اللهب، حساسات تسرب الغاز، صمامات الغلق الأوتوماتيكي
- تصميم قابل للتطوير– إضافة أقسام نفق إضافية أو الترقية إلى عرض أكبر دون استبدال النظام بأكمله
- القدرة على تسجيل البيانات– منفذ USB لتصدير معلمات التجفيف (درجة الحرارة، السرعة، المدة) لسجلات الجودة
- نقطة دخول بأسعار معقولة– استثمار رأسمالي أقل من الأنظمة واسعة النطاق، وهو مثالي للشركات الناشئة والخطوط التجريبية
الدعم والخدمات
- دعم فني مجاني مدى الحياة- المساعدة عبر الهاتف والبريد الإلكتروني ومكالمات الفيديو
- التثبيت والتشغيل في الموقع- المهندسين متاحين على مستوى العالم، عادةً ما يكونون في الموقع من 3 إلى 5 أيام
- تدريب المشغلين– يشمل التدريب في الموقع 2-3 أيام؛ خيار التدريب عن بعد متاح
- ضمان لمدة سنة واحدة– على جميع المكونات الميكانيكية والكهربائية (الضمان الممتد متاح)
- توريد قطع الغيار- قطع الغيار المهمة مخزنة للشحن السريع لمدة 48 ساعة
- التشخيص عن بعد- الوصول إلى VPN لاستكشاف الأخطاء وإصلاحها (متوفر مع خيار التحكم PLC)
- اختبار عينة مجانية- أرسل منتجاتك المقولبة من اللب الرطب؛ نحن نقدم تقرير اختبار التجفيف
- دعم تحسين العملية– يساعدك مهندسونا على تطوير معايير التجفيف المثالية لمنتجاتك المحددة
- مسار الترقية– يمكن ترقية المجففات المدمجة الموجودة بأقسام نفق إضافية، أو استعادة الحرارة، أو أدوات التحكم المتقدمة
التعبئة والشحن
- معبأة في صناديق خشبية معززة من فئة التصدير مع طبقة مقاومة للصدأ من VCI وحشوة رغوية
- يتم شحنها كأقسام معيارية (جسم النفق الرئيسي، أسطح الناقل، لوحة التحكم، وحدة الموقد) لتحميل الحاويات (حاويات 20 قدمًا أو 40 قدمًا)
- يتضمن: دليل اللغة الإنجليزية، شهادة CE، المخططات الكهربائية، مخطط توصيل الغاز، شهادة المعايرة، مجموعة الأدوات، مجموعة قطع الغيار
- شروط الشحن: FOB / CIF / DDP عن طريق البحر أو الشحن الجوي أو النقل البري
- المهلة الزمنية: 20 يومًا للتكوين القياسي؛ 30-45 يومًا للخيارات المخصصة
- الحد الأدنى للطلب: 1 مجموعة
الأسئلة المتداولة
س1: ما هي مساحة الأرضية التي يتطلبها المجفف المدمج ذو الطبقة المزدوجة مقارنة بالمجفف ذو الطابق الواحد؟
ج1: يشغل المجفف المدمج ذو الطبقة المزدوجة عادةً مساحة أرضية أقل بنسبة 40-50% من المجفف ذو الطابق الواحد ذو السعة المماثلة. على سبيل المثال، يمكن استبدال المجفف ذو الطابق الواحد الذي يتطلب 15-20 مترًا من المساحة الخطية بوحدة ذات طابقين تتطلب 8-12 مترًا فقط. تعتمد المساحة الدقيقة على طول النفق وعرضه المحددين.
س2: هل يمكنني البدء بطول نفق أقصر وإضافة أقسام لاحقًا مع نمو الإنتاج؟
ج2: نعم. يتيح لك التصميم المعياري البدء بنفق أقصر (على سبيل المثال، 6 أمتار) وإضافة أقسام نفق إضافية لاحقًا لزيادة قدرة التجفيف. وهذه طريقة فعالة من حيث التكلفة لتوسيع نطاق إنتاجك دون استبدال المجفف بأكمله. يرجى استشارة فريقنا الهندسي لتصميم التوسعة المعيارية.
س 3: هل هذا المجفف مناسب لتجفيف المنتجات ذات الجدران الرقيقة مثل الأطباق التي تستخدم لمرة واحدة؟
ج3: نعم. تسمح خلوص السطح القابل للتعديل (150-400 مم) وسرعة الحزام المتغيرة بالتحكم الدقيق في المنتجات ذات الجدران الرقيقة. يضمن دوران الهواء الساخن القسري تجفيفًا موحدًا دون تزييفه. بالنسبة للمنتجات الرقيقة جدًا (على سبيل المثال، سمك 0.5-1 مم)، نوصي بخيار الحزام الشبكي PTFE لمنع الالتصاق.
س4: ما هو استهلاك الطاقة للمجفف المدمج (باستثناء الغاز)؟
ج4: استهلاك الطاقة الكهربائية منخفض نسبيًا - عادة 5-15 كيلووات اعتمادًا على عدد المراوح ومحركات النقل ونظام التحكم. تأتي غالبية مدخلات الطاقة من الغاز الطبيعي، وهو بشكل عام أكثر فعالية من حيث التكلفة من التدفئة الكهربائية لتطبيقات التجفيف الصناعي.
