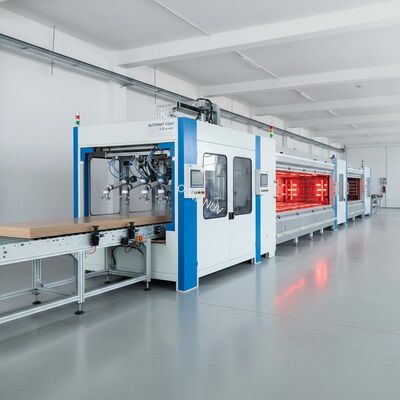

خط طلاء رذاذ أوتوماتيكي عالي السرعة لألواح الأثاث - إنتاج 5-20 م/دقيقة مع تكوين مسدس قابل للتخصيص لألواح MDF والألواح الحبيبية

 خط طلاء رش آلي عالي السرعة لألواح الأثاث - إنتاج 5-20 متر/دقيقة مع تكوين رش قابل للتخصيص لألواح MDF والجسيمات

مكونات خط الإنتاج

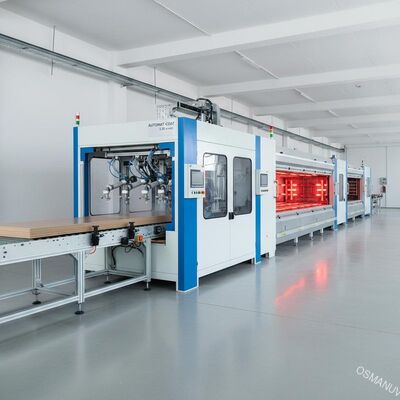

خط إنتاج الطلاء بالرش الآلي الخاص بنا لألواح الأثاث هو نظام معياري متكامل بالكامل مصمم للتشطيب السطحي المستمر وعالي الجودة. يتضمن خط الإنتاج القياسي:مكونات خط الإنتاجتغذية تلقائية بالناقل:

1. ناقل بكرات أو حزام لتغذية الألواح بسلاسة.وحدة إزالة الغبار والتأين:

2. بكرة فرشاة + سكين هواء لتنظيف سطح اللوح وإزالة الكهرباء الساكنة لالتصاق مثالي للطلاء.غرفة طلاء بالرش / طلاء دقيق بالبكرات:

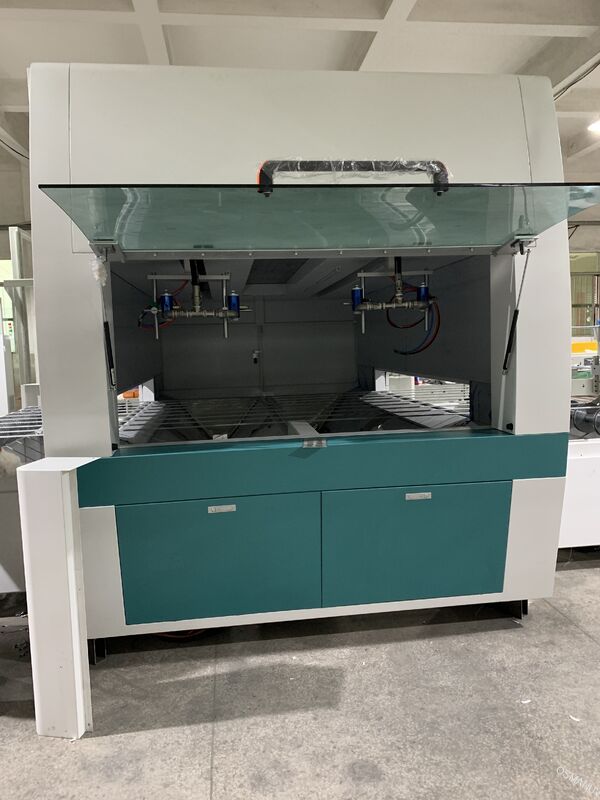

3. مجهزة بمسدسات رش متبادلة (2-8 قطع) لتطبيق موحد للبرايمرات، أو الطلاءات العلوية، أو طلاءات الأشعة فوق البنفسجية.نظام إمداد وتدوير الطلاء:

4. مضخات غشائية هوائية مع منظمات ضغط دقيقة وخزانات طلاء من الفولاذ المقاوم للصدأ (20-40 لتر).نفق التسوية:

5. يسمح للألواح المطلية بالتدفق للخارج للحصول على سطح أكثر نعومة قبل التجفيف.فرن التجفيف / المعالجة:

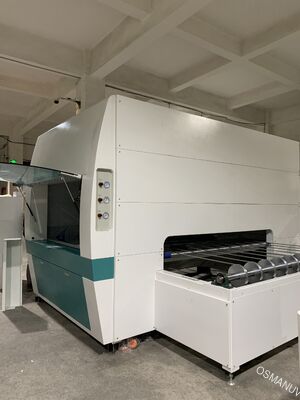

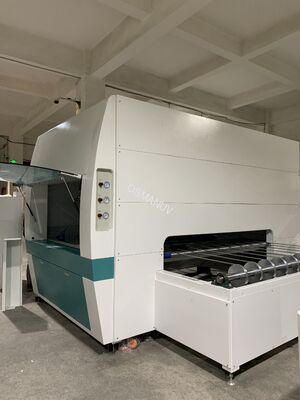

6. نفق تجفيف بالأشعة تحت الحمراء معياري أو نفق معالجة بالأشعة فوق البنفسجية مع تحكم في درجة الحرارة مقسم إلى مناطق (من درجة حرارة الغرفة إلى 120 درجة مئوية).قسم التبريد بالهواء:

7. تبريد قسري بالهواء لتقليل درجة حرارة الألواح بعد التجفيف.وحدة تفريغ وتكديس تلقائية:

8. تجمع الألواح النهائية للتعبئة.لوحة تحكم PLC مركزية:

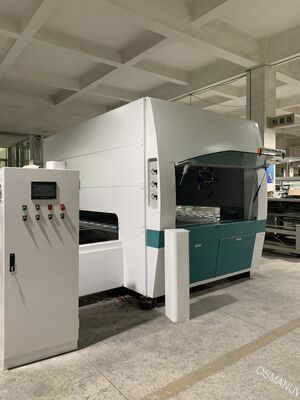

9. شاشة لمس HMI (Mitsubishi/Delta) تتحكم في سرعة الخط، ومعلمات الرش، ودرجة الحرارة، وتخزين الوصفات.ملاحظة: تكوين الخط - بما في ذلك عدد مسدسات الرش، وطول الفرن، وتخطيط الناقل - قابل للتخصيص بالكامل ليناسب مساحة الإنتاج ومتطلبات الإخراج الخاصة بك.

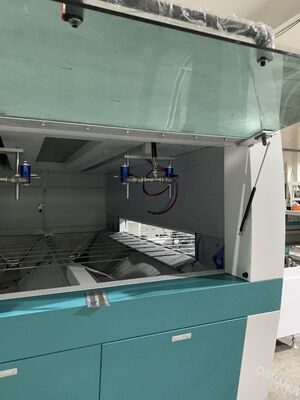

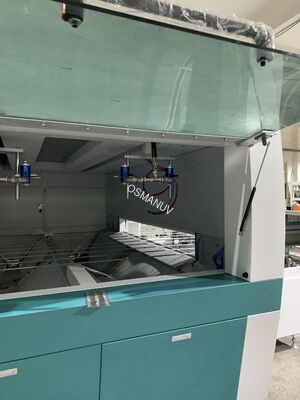

وصف المنتجنطاق سمك اللوحيستخدم النظام آلية رش متبادلة مع مسدسات رش متعددة عالية الدقة مثبتة على سكة مدفوعة بمحرك سيرفو. تتحرك المسدسات ذهابًا وإيابًا عبر سطح اللوح بينما يسافر اللوح على ناقل متغير السرعة. يضمن هذا تغطية كاملة مع تداخل قابل للتعديل والحد الأدنى من الرش الزائد. يتميز نظام إمداد الطلاء بتثبيت الضغط والدوران الاختياري لضمان لزوجة وتدفق متسقين.

بعد الرش، تمر الألواح عبر نفق تسوية لتدفق الطلاء، ثم تدخل فرن تجفيف/معالجة معياري. توفر مصابيح الأشعة تحت الحمراء أو الهواء الساخن تسخينًا مقسمًا إلى مناطق (من درجة حرارة الغرفة إلى 120 درجة مئوية) لمعالجة الطلاء بسرعة. يجلب قسم التبريد بالهواء الألواح إلى درجة حرارة المناولة قبل التكديس التلقائي.

تشمل المزايا الرئيسية:سرعة إنتاج عالية (تصل إلى 20 متر/دقيقة)سمك طلاء موحد (قابل للتعديل من 5-50 ميكرون)

تقليل هدر الطلاء (توفير يصل إلى 30% مقارنة بالرش اليدوي)جودة متسقة مع قابلية التكرار التي يتحكم فيها PLCالخط قابل للتخصيص بالكامل للتعامل مع أحجام الألواح المختلفة، وأنواع الطلاء، وقدرات الإنتاج، من نماذج الدخول إلى الخطوط عالية السرعة المؤتمتة بالكامل.

المعلمات الفنية

يلخص الجدول التالي المواصفات للتكوينات القياسية. التخصيص المكثف متاح لتلبية أبعاد الألواح الفريدة، ومواد الطلاء، وأهداف الإنتاج.

• المعلمةالنموذج القياسي أ (مثال: OSM-AS-1300)

• النموذج عالي السرعة ب (مثال: OSM-AS-2000)نطاق التخصيص

• عرض العمل الفعال650 مم / 1300 مم

• 1300 مم / 2000 ممقابل للتخصيص

من 650 مم إلى 2500 ممنطاق سمك اللوح3 - 80 مم

3 - 120 مم

قابل للتخصيصحتى 150 ممالحد الأدنى لطول اللوح

نحن نتفهم أن كل مصنع أثاث لديه أحجام ألواح فريدة، ومتطلبات طلاء، وتخطيطات إنتاج. لذلك، فإن خطوط الطلاء بالرش الآلية لدينا قابلة للتخصيص بدرجة عالية:

عرض العمل:

• قابل للتخصيص من 650 مم إلى 2500 مم لمطابقة أقصى عرض للألواح لديك.تكوين مسدس الرش:

• قابل للتخصيص عدد المسدسات (2-12)، وطول الشوط المتبادل، وزاوية المسدس لطلاء الحواف أو طلاء 5 أوجه.نوع الناقل:

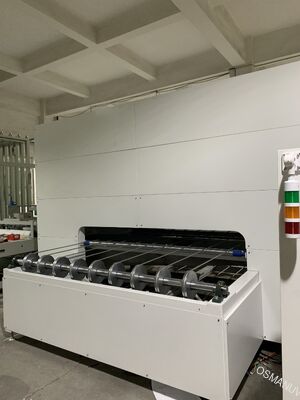

• اختيار حزام شبكي من الفولاذ المقاوم للصدأ، أو حزام تفلون، أو ناقل بكرات شديد التحمل لأوزان الألواح المختلفة وأنواع الطلاء.نظام التجفيف/المعالجة:

• قابل للتخصيص اختيار التجفيف بالأشعة تحت الحمراء، أو المعالجة بالأشعة فوق البنفسجية، أو الحمل الحراري بالهواء الساخن، أو مزيج هجين بناءً على كيمياء الطلاء الخاصة بك (مائي، مذيب، أشعة فوق بنفسجية).مناطق درجة الحرارة:

• قابل للتخصيص عدد مناطق التسخين وملفات تعريف درجة الحرارة للتجفيف متعدد المراحل.نظام توصيل الطلاء:

• قابل للتخصيص من خزانات الضغط البسيطة إلى الأنظمة الدوارة بالكامل مع التحكم التلقائي في اللزوجة وشطف تغيير اللون.مستوى الأتمتة:

من التحكم اليدوي شبه الآلي إلى PLC الآلي بالكامل مع المراقبة عن بعد، وإدارة الوصفات، وتسجيل البيانات.

استعادة العادم والرش الزائد:قابل للتخصيص أنظمة ستارة مائية أو مرشحات جافة لتلبية اللوائح البيئية المحلية.طاولات التغذية/التفريغ:

1. قابل للتخصيص الأطوال والارتفاعات للتكامل مع أنظمة النقل أو التكديس الحالية. غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.فولاذ مطلي بالمسحوق قياسي أو فولاذ مقاوم للصدأ قابل للتخصيص (SUS 304) للمناطق الرطبة أو بيئات غرف الأبحاث.

2. الميزة غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.سكة مدفوعة بمحرك سيرفو مع شوط وسرعة وتداخل قابل للتعديل يضمن تغطية متساوية على الألواح ذات العرض المتفاوت.

3. كفاءة نقل عالية:مسدسات HVLP أو مسدسات آلية دقيقة تقلل من الرش الزائد، مما يوفر 20-30% من الطلاء مقارنة بالرش اليدوي.

4. تحكم دقيق PLC: غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.دوران الطلاء التلقائي:

5. نظام الدوران الاختياري يحافظ على لزوجة متسقة ويمنع ترسب الصبغة للحصول على تشطيبات عالية الجودة. غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.تحكم مستقل في درجة الحرارة لكل منطقة من مناطق الأشعة تحت الحمراء أو الأشعة فوق البنفسجية يضمن معالجة مثالية دون احتراق أو معالجة ناقصة.

6. تصميم موفر للطاقة: غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.تغيير اللون السريع:

7. نظام شطف اختياري للتنظيف السريع بين تغييرات الألوان (5-10 دقائق).سلامة شاملة:

8. إيقاف الطوارئ، حماية الحمل الزائد للمحرك، حماية من درجة الحرارة الزائدة، وقواطع أمان على أبواب الوصول. غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.تصميم معياري يسمح بالوصول السريع إلى مسدسات الرش والمضخات والمرشحات للتنظيف والاستبدال.

9. بيئة خالية من الغبار: غرفة رش مغلقة مع مروحة عادم ونظام استعادة الرش الزائد تحافظ على ظروف عمل نظيفة.الدعم والخدمات

10. استشارات ما قبل البيع:نقوم بتحليل مواصفات الألواح الخاصة بك، ومواد الطلاء، وأهداف الإنتاج للتوصية بتكوين الخط الأمثل المخصص.قم بتشغيل ألواحك بطلاءاتك في مركز العرض الخاص بنا للتحقق من جودة الطلاء وسرعة الإنتاج قبل الشراء.

تصميم التخطيط:

• يقدم مهندسونا رسومات تخطيط ثنائية وثلاثية الأبعاد لأرضية المصنع الخاص بك، بما في ذلك المتطلبات الكهربائية والهوائية.التركيب والتشغيل:

• إعداد ومعايرة ودمج في الموقع مع خط الإنتاج الحالي الخاص بك بواسطة فنيين ذوي خبرة.تدريب شامل:

• تدريب عملي للمشغلين وموظفي الصيانة على تشغيل الماكينة، وبرمجة الوصفات، والتنظيف، والصيانة الوقائية.الضمان:

• 12 شهرًا للماكينة بأكملها (الأجزاء الميكانيكية)، و 6 أشهر للمكونات الكهربائية. تتوفر خيارات ضمان ممتدة.الدعم عن بعد:

• دعم فني عبر الإنترنت على مدار الساعة طوال أيام الأسبوع عبر الهاتف، أو البريد الإلكتروني، أو WhatsApp، أو مكالمة الفيديو.قطع الغيار:

• ضمان توفر قطع الغيار الأصلية مع شحن سريع (2-7 أيام عبر البريد الجوي).التعبئة والشحن

• التعبئة:الوحدات الرئيسية مغلفة بغشاء مطاطي ورغوة ممتصة للصدمات، ثم تعبأ في صناديق خشبية تصديرية مقواة مخصصة الحجم. جميع الصناديق مقاومة للماء وخالية من التبخير (متوافقة مع ISPM-15).

• الملحقات:الأجزاء الصغيرة (مسدسات الرش، المضخات، الألواح الكهربائية) معبأة في أكياس بلاستيكية محكمة الإغلاق وعلب مبطنة بالرغوة.

• الشحن:ميناء التحميل:

• شنتشن / قوانغتشو / شنغهاي، الصين (حسب طلب العميل).وقت التسليم:

الخطوط القياسية: 20-30 يوم عمل؛ الخطوط المخصصة: 30-45 يوم عمل بعد تأكيد الطلب والموافقة الفنية.

• طريقة الشحن:متوفرة عن طريق البحر (FCL/LCL)، أو الشحن الجوي، أو البريد السريع لقطع الغيار.FOB، CIF، CNF، DDP - قابلة للتخصيص بناءً على موقعك وتفضيلاتك.

• الوثائق:فاتورة تجارية، قائمة تعبئة، بوليصة شحن، دليل مستخدم، وشهادة CE (إذا كانت مطبقة) مقدمة.

• الأسئلة الشائعةس 1: ما هي أنواع الطلاءات التي يمكن لهذا الخط الآلي تطبيقها؟

• ج: الخط متوافق مع معظم طلاءات الخشب بما في ذلك الطلاءات المائية، والمذيبة، والقابلة للمعالجة بالأشعة فوق البنفسجية، والطلاءات PU، و NC، والطلاءات المعالجة بالحمض. يمكن تخصيص اختيار مسدسات الرش، وأختام المضخات، وطريقة التجفيف بناءً على كيمياء الطلاء الخاصة بك.س 2: هل يمكن للخط رش الألواح المسطحة والحواف المشكلة؟

• ج: بالنسبة للألواح المسطحة، توفر المسدسات المتبادلة تغطية ممتازة. بالنسبة لطلاء الحواف، نقدم مسدسات جانبية قابلة للتخصيص أو وحدة رش حواف منفصلة. يرجى تحديد متطلبات طلاء الحواف الخاصة بك أثناء الاستشارة.س 3: كم يمكنني توفير الطلاء مقارنة بالرش اليدوي؟

• ج: تحقق أنظمتنا الآلية عادةً من كفاءة نقل تبلغ 70-80%، مما يعني هدرًا أقل للطلاء بنسبة 20-30% مقارنة بالرش اليدوي. غرفة الرش المغلقة ونظام استعادة الرش الزائد يقللان من فقدان المواد.س 4: كم يستغرق تغيير الألوان؟

• ج: مع نظام الشطف التلقائي الاختياري، يمكن إكمال تغيير اللون في 5-10 دقائق. بدون نظام الشطف، يستغرق التنظيف اليدوي حوالي 15-20 دقيقة.س 5: ما هو وقت التجفيف النموذجي للطلاءات المائية؟

• ج: يعتمد وقت التجفيف على سمك الطلاء ودرجة الحرارة وتدفق الهواء. مع فرن التجفيف بالأشعة تحت الحمراء الخاص بنا عند 60-80 درجة مئوية، عادةً ما تعالج الطلاءات المائية في 2-5 دقائق. يمكننا تخصيص طول الفرن ومناطق درجة الحرارة لمطابقة سرعة الإنتاج المطلوبة.س 6: هل يمكنني دمج هذا الخط مع جهاز المعالجة بالأشعة فوق البنفسجية أو الناقل الحالي الخاص بي؟

ج: نعم. تم تصميم خطوطنا للتكامل المعياري. يرجى تقديم مواصفات المعدات الحالية الخاصة بك (الارتفاع، السرعة، الواجهة)، وسنقوم بتخصيص أقسام التغذية/التفريغ وفقًا لذلك.

• س 7: ما هي الصيانة المطلوبة لمسدسات الرش؟ج: يوصى بالتنظيف اليومي للفوهات وأغطية الهواء. نقدم جدول صيانة مفصل ونشمل أدوات تنظيف أساسية. تتوفر أختام وإبر استبدال كقطع غيار.س 8: هل تقدمون التدريب والتركيب للعملاء في الخارج؟ج: نعم. نقدم التركيب والتشغيل في الموقع بواسطة مهندسينا (تتحمل نفقات السفر من قبل العميل). بدلاً من ذلك، نقدم تركيبًا موجهًا بالفيديو مع دعم عن بعد لتقليل التكاليف. يمكن إجراء تدريب المشغلين إما في الموقع أو عبر جلسات فيديو مباشرة.

• س 9: ما هي فترة الضمان وماذا تغطي؟ج: الضمان هو 12 شهرًا من تاريخ التشغيل (أو 14 شهرًا من الشحن، أيهما أسبق). يغطي عيوب التصنيع والأعطال المبكرة للمكونات الميكانيكية. لا تشمل الأجزاء الاستهلاكية (فوهات الرش، الأحزمة، المرشحات). المكونات الكهربائية لها ضمان لمدة 6 أشهر.

• س 10: هل يمكن ترقية الخط لاحقًا لزيادة السرعة أو إضافة وظائف؟

  • ج: بالتأكيد. يسمح التصميم المعياري بالترقيات المستقبلية مثل إضافة المزيد من مسدسات الرش، أو تمديد فرن التجفيف، أو دمج وحدة معالجة بالأشعة فوق البنفسجية. يرجى مناقشة خططك المستقبلية مع مهندسينا للحصول على مسار ترقية قابل للتخصيص.
