خط التجفيف والطلاء بالغاز الطبيعي لألواح ألياف الاسمنت وألواح كربونات الكالسيوم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OSMANUV |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | OSM-TRQ-1320 |
| الوثيقة: | Natural Gas Drying Machine.pdf |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق خشبي |
| وقت التسليم: | 30 ~ 45 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | التفاوض |
|
معلومات تفصيلية |
|||
| ضمان: | 1 سنة | نقل السرعة: | 0.3-2 م/دقيقة |
|---|---|---|---|
| عرض الطلاء: | 1320 ملم | مقدار: | 420 لتر |
| تبريد: | تبريد المياه | نوع الآلة: | طاحونة التوابل |
| الأتمتة الجافة: | أتمتة عالية | أبعاد: | قابلة للتخصيص بناءً على متطلبات السعة والتركيب |
| الصف التلقائي: | تلقائي | ||
منتوج وصف

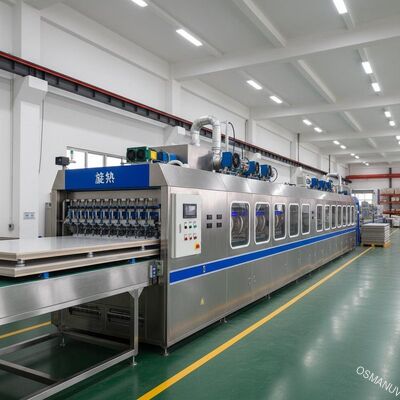

خط التجفيف والطلاء بالغاز الطبيعي لألواح ألياف الاسمنت وألواح كربونات الكالسيوم
1تكوين خط الإنتاج
هذا النظام الآلي بالكامل يدمج الطلاء والتجفيف في عملية واحدة:
-
ناقل تحميل اللوحة ومحاذاة التوالي:تغذية تلقائية مع محاذاة الحافة.
-
منطقة المعالجة المسبقة للسطح (اختياري):معالجة البلازما أو اللهب لتعزيز تماسك الطلاء.
-

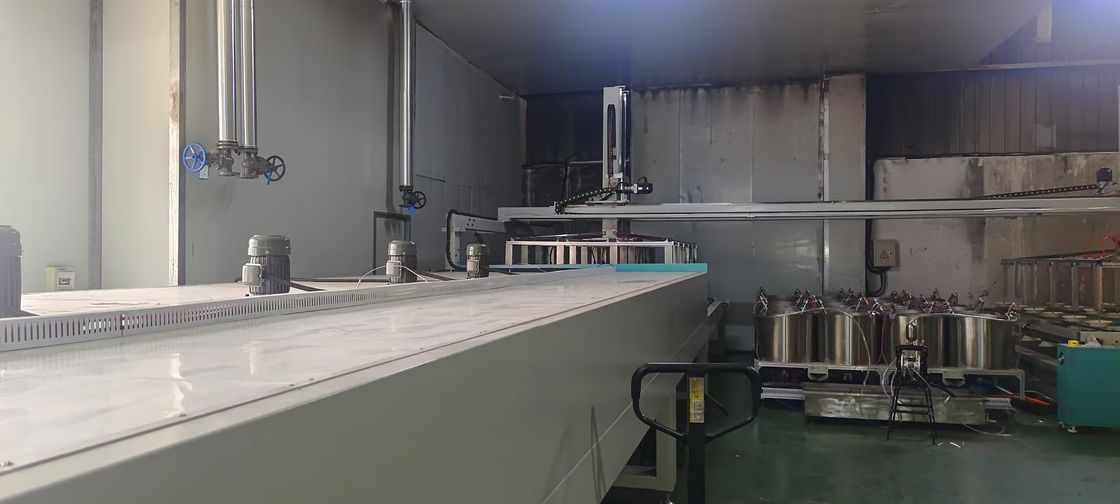

محطة طلاء الدقة:طاولة دوارة ذات محطة واحدة أو متعددة مع إعطاء قابل للبرمجة وتدوير عالية السرعة لتغطية داخلية موحدة.
-

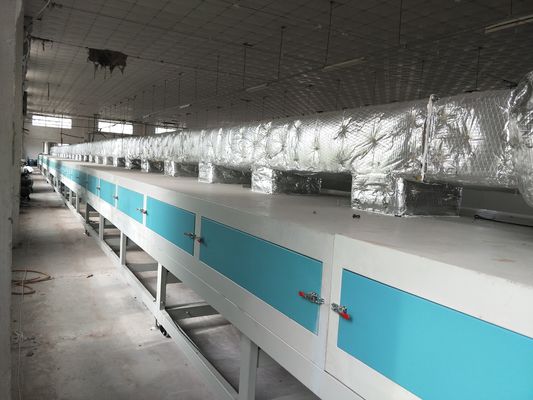

نفق تجفيف محمول يعمل بالغاز الطبيعي:نفق متعدد المناطق، مع تحكم في درجة الحرارة باستخدام احتراق الغاز الطبيعي النظيف للتدفئة الفعالة والمتساوية.
-
منطقة التبريد:قسم التبريد بالهواء القسري لتحقيق الاستقرار في الألواح قبل التعامل معها.
-
ناقل التفريغ والترتيب
-
غرفة التحكم المركزية و HMI:نظام PLC متكامل للسيطرة الكاملة على المعلمات ومراقبتها.
2وصف المنتج
هذا خط الإنتاج المتخصص مصمم لتطبيق وتجفيف طبقات داخلية متساوية عالية الأداء على ألواح ألياف الاسمنت وألواح كربونات الكالسيوم.إنه يجمع بين تقنية طلاء الدوران الدقيق مع نظام تجفيف غاز طبيعي فعال بالطاقةيضمن غطاء الدوران سمك فيلم متسق خال من ثقوب الدبابيس، بينما يوفر نفق الغاز عميق، قابلة للسيطرة،وتجفيف فعال من حيث التكلفة ضرورية للهيكل المسام من ألواح البناء، مما يؤدي إلى مقاومة المياه العالية، مقاومة الطقس، ونوعية السطح.
3المعلمات التقنية
| الفئة | المعلم | مواصفات / وصف |
|---|---|---|
| القدرة الأساسية | حجم اللوحة المناسب (حد أقصى) | قابلة للتخصيص(المعيار: 1300mm x 2500mm) |
| دورة الإنتاج (تعتمد على وقت الجفاف) | قابلة للتخصيص، عادة 1-3 ألواح/دقيقة | |
| طريقة تطبيق الطلاء | طلاء الدوران المبرمجة الدقة | |

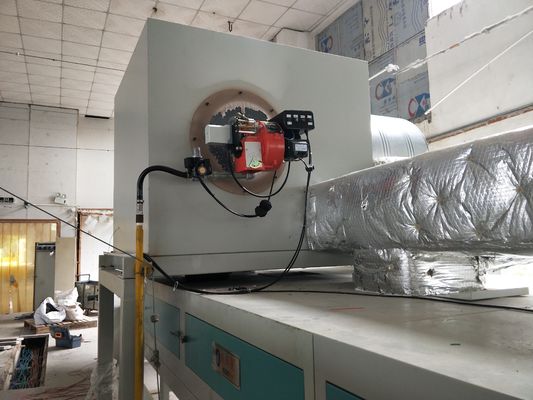

| نظام التجفيف | طريقة التسخين | محروقات الغاز الطبيعي المباشرة/الغير المباشرة |
| نطاق درجة حرارة نفق التجفيف | المحيط ~ 250 درجة مئوية (يمكن ضبطها في المناطق) | |

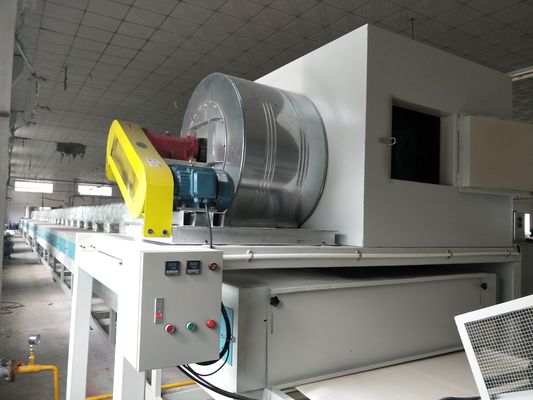

| الدوران الحراري | الحمل القسري مع مروحة عالية الكفاءة | |
| فئة كفاءة الطاقة | مرتفع (مقارنة بالتدفئة الكهربائية التقليدية) | |
| مواصفات الطلاء | نوع الطلاء | متوافق مع الاكريليك على أساس المياه، البوقسي، الطلاء الحاجز المتخصص. |
| سمك الطلاء (جاف) | 10 - 50 ميكرومتر (قابلة للتعديل، وحدة > 95%) | |
| مواصفات الخط | بصمة الخط (L)W(هـ) | قابلة للتخصيص(حوالي 25m × 4m × 3m للتكوين القياسي) |
| نوع الحامل | محرك سلسلة مع أدوات الاحتكاك أو حزام الشبكة. | |
| نظام التحكم | سيمنس/ميتسوبيشي PLC مع شاشة لمس 10 بوصة HMI. | |
| متطلبات الخدمة | ضغط الغاز الطبيعي واستهلاكه | قابلة للتخصيصبناءً على الحمل الحراري؛ المتطلبات القياسية: 0.05-0.1 MPa. |
| إمدادات الطاقة | 380 فولت، ثلاث مراحل، 50 هرتز (قابلة للتخصيص) | |
| الهواء المضغوط | 0.6-0.8 مبا، نظيف وجاف |
4التطبيق
-
طبقة داخلية مقاومة للماء/الطقس:لألواح ألياف الاسمنت المستخدمة في الطرف الخارجي والسقف والواجهات.
-
طلاء أساسي أو مغلق:لألواح كربونات الكالسيوم قبل إتمامها.
-
تطبيق الطلاء الوظيفي:الطلاء المقاوم للحريق أو الحاجز للرطوبة على ألواح البناء.
5. التخصيص
هذا الخط هو عاليةقابلة للتخصيصلتتناسب مع تصميم المصنع الخاص بك ومواصفات المنتج بالضبط:
-
حجم اللوحة والسرعة:أقصى أبعاد اللوحة وسرعة الخط هيقابلة للتخصيص.
-
طول نفق التجفيف وتقسيم المناطق:عدد وطول مناطق التدفئة/التبريد يمكن أن تكونمخصصةبناء على منحنى التجفيف المطلوب والإنتاج.
-
تكوين غطاء الدوران:عدد محطات الدوران، ملامح سرعة الدوران، وأنظمة التوزيعقابلة للتخصيص.
-
دمج الوقود والتحكم:يمكن أن يكونمخصصةللقدرة على استخدام وقود مزدوج (غاز / نفط) أو لبروتوكولات أتمتة مصنع محددة.
6الخصائص الرئيسية
-
التجفيف العميق والمتساوي:تسخين الغاز الطبيعي مثالي لتجفيف ألواح البناء السميكة المسامية بشكل كامل دون وجود قشرة سطحية.
-
طلاء دقيق:تكنولوجيا طلاء الدوران تضمن توحيد فيلم لا مثيل له وكفاءة المواد على الألواح المسطحة.
-
انخفاض تكاليف التشغيلالغاز الطبيعي كمصدر للوقود عادة ما يوفر وفورات كبيرة في التكاليف مقارنة بأنظمة التجفيف الكهربائية البحتة.
-
البناء القويمصممة للعمل الصناعي الثقيل المستمر مع متطلبات صيانة منخفضة.
-
التحكم الذكي:تحديد درجة الحرارة الدقيقة وإدارة الوصفات للمنتجات المختلفة عن طريق HMI.
7الدعم والخدمات
-
الجدوى وتخطيط التصميم:استشارات أولية مجانية وتصميم تخطيط خط الإنتاج.
-
التثبيت والتشغيل:الإشراف على التثبيت في الموقع، الإعداد الميكانيكي والكهربائي، وتعديل العملية.
-
التدريب:تدريب شامل للعمليات والصيانة للمهندسين والمشغلين
-
بعد البيع:18 شهراً من الضمان على الآلات الرئيسية، 24/7 دعم تقني عن بعد وقطع غيار متاحة بسهولة.
8التعبئة والشحن
-
التعبئة:يتم تفكيك الوحدات الرئيسية (نفق التجفيف، محطة الطلاء، خزانة التحكم) وتعبئتها بأمان في صناديق خشبية ثقيلة وقوية ضد الطقس مناسبة للشحن البحري.
-
الشحن:نحن نتعامل مع جميع إجراءات التصدير والشحن في جميع أنحاء العالم عن طريق الشحن البحري (شروط FOB / CIF). يتم تضمين كتيبات تركيب مفصلة ورسومات كهربائية.
9أسئلة شائعة
س1: لماذا تختار تجفيف الغاز الطبيعي على الأشعة تحت الحمراء الكهربائية لهذه اللوحات؟
ج: الغاز الطبيعي يوفر الحرارة المحيطة، والتي تخترق عميقا في الهيكل المسام من ألواح ألياف الاسمنت، وضمان إزالة الرطوبة من النواة. IR الكهربائية غالبا ما تسخن فقط السطح,مخاطر التجفيف أو الشفاء غير الكامل
س2: هل يمكن لهذا الخط التعامل مع كل من الأحجام الصغيرة جدا والكبيرة من اللوحات؟
ج: نعم، من خلالالتخصيصيمكن أن يكون عرض الناقلة، تصميم الأجهزة، وحجم شاك طلاء الدورانمخصصةلاستيعاب مجموعة واسعة من أحجام اللوحات، وضمان المرونة لإنتاجك.
س3: كيف يتم ضمان توحيد درجة الحرارة عبر اللوحة العريضة في نفق التجفيف؟
الجواب: نفقنا يحتوي على العديد من المناطق الحرارية التي يتم التحكم بها بشكل مستقل ومنافذ الهواء عالية السرعة في الموقع الأمثلتضمن اختلاف درجة الحرارة أقل من ± 5 °C عبر عرض اللوحةالتصميم أبعدقابلة للتخصيصللوحات الواسعة جداً
س4: ما هو الوقت المعتاد للقيادة لمثل هذا الخط المخصص؟
الجواب: وقت التنفيذ عادة16-20 أسبوعاًمن تأكيد الطلب، والتي تشمل الهندسة التفصيلية، والتصنيع، واختبار المصنع، والتعبئة.
س5: هل تقدمون خدمة تجربة الطلاء مع ألواحنا الخاصة؟
ج: نعم. نحن نوصي بشدة بمحاولة طلاء وتجفيف في منشأتنا باستخدام الألواح الخاصة بك ومواد الطلاء. وهذا يسمح لنا بإنهاء معايير العملية المثلىتخصيصالخط وفقا لذلك قبل التصنيع.
